D343F-16-C/P/R法兰式硬密封碟阀

RD343F-16-C/P/R法兰式硬密封碟阀

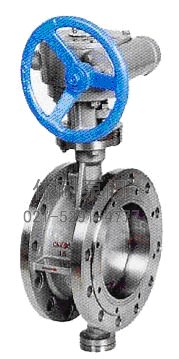

D343F-16-C/P/R法兰式硬密封碟阀
RD343F-16-C/P/R法兰式硬密封碟阀

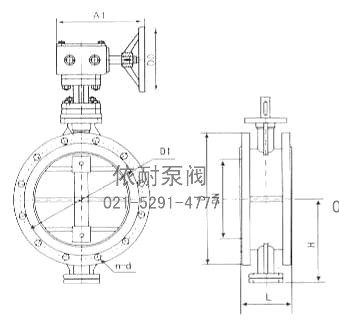

D343F-16-C/P/R法兰式硬密封碟阀 外形尺寸图

特点及用途

该碟阀广泛用于电站供热系统和催化裂化主风机道管系统以及钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用。
1、 设计采用三偏心原理,开启密封即分离,关闭接触即密封,因此密封性能可靠。
2、 密封圈选用不锈钢材料,在高温和冷态工况下,密封无应力变形,具有耐高温、耐腐蚀、使用寿命长的特点。
3、 轴向定位装置,解决轴向密封面磨损易泄漏的难题,传动装置可任意方向安装
4、 过流面积大,流阻系数小,流通能力强
5、 抗老化、抗辐射、经久耐用
6、 密封可调节,10万次寿命无泄漏

性能规范

公称通径DN(mm) 50-1200
公称压力PN(MPa) 1.0 1.6 2.5
公称压力PS(MPa) 强度试验 1.5 2.4 3.75
密封试验 1.1 1.76 2.75
材料代号 材料 C P R
  主 要 零 件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
碟板 WCB ZG 1Cr18Ni9Ti ZG1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti Cr18Ni12MoTi
密封圈 不锈钢
填料 四氟 柔性石墨
适用 工况 适用介质 水,蒸汽、油品 硝酸类 醋酸类
适用温度 -40℃~200℃

安装尺寸表

公称通径DN(mm) 尺寸(mm) 选配执行器型号 (仅供参考)
L H D(1.6) D(2.5) D(4.0) D1(1.6) D1(2.5) D1(4.0) n-d(1.6) n-d(2.5) n-d(4.0)
50 108 112 165 165 165 125 125 125 4-18 4-18 4-18 GTD-63
65 112 115 185 185 185 145 145 145 4-18 8-18 8-18 GTD-83
80 114 120 200 200 200 160 160 160 8-18 8-18 8-18 GTD-83
100 127 138 220 235 235 180 190 190 8-18 8-22 8-22 GTD-110
125 140 164 250 270 270 210 220 220 8-18 8-26 8-26 GTD-127
150 140 175 285 300 300 240 250 250 8-22 8-26 8-26 GTD-160
200 152 200 340 360 375 295 310 320 12-22 12-26 12-30 GTD-160
250 165 243 405 425 450 355 370 385 12-26 12-30 12-33 GTD-190
300 178 250 460 485 515 410 430 450 12-26 16-30 16-33 AW17
350 190 280 520 555 580 470 490 510 16-26 16-33 16-36 AW17
400 216 305 580 620 660 525 550 585 16-30 16-36 16-39 AW20
450 222 350 640 670 685 585 600 610 20-30 20-36 20-39 AW20
500 229 380 715 730 755 650 660 670 20-33 20-30 20-42 AW20
600 267 445 840 845   770 770   20-36 20-39   AW28
700 292 480 910 960   840 875   24-36 24-42   AW35
800 318 530 1025 1085   950 990   24-39 24-48   AW35
900 330 580 1125 1185   1050 1090   28-39 28-48   AW40
1000 410 650 1255 1320   1170 1210   28-42 28-56   AW40
1200 470 760 1485 1530   1390 1420   32-48 32-56   AW40

订购注意事项:

D343F-16-C/P/R法兰式硬密封蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐D343F-16-C/P/R法兰式硬密封碟阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
