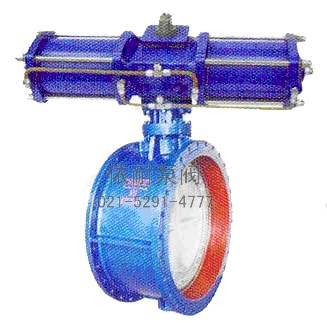

D641X-6/10/16-C/P/R法兰式软密封气动碟阀
D641X-6/10/16-C/P/R法兰式软密封气动碟阀

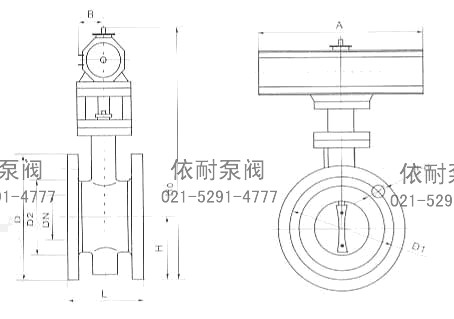

D641X-6/10/16-C/P/R法兰式软密封气动碟阀 外形尺寸图
概述
软密封碟阀适用与温度≤120℃或≤150℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调节流量和截流介质的场合。其主要特点为：
1、 小型轻便，容易拆装及维修，并可在任意位置安装。
2、 结构简单、紧凑，90°回转开启迅速。
3、 操作扭矩小，省力轻巧。
4、 流量特性趋于直线，调节性能好。
5、 启闭试验次数多达万次，寿命长。
6、 密封件可更换，密封可靠达到双向密封，气体试验泄漏为零。
7、 密封材料耐老化、耐腐蚀、可适用多种介质。
性能规范
| 公称通径DN(mm) | 50-1200 | |||||||||
| 公称压力PN（MPa） | 0.6 | 1.0 | 1.6 | |||||||
| 公称压力PS（MPa） | 强度试验 | 0.9 | 1.5 | 2.4 | ||||||
| 密封试验 | 0.66 | 1.1 | 1.76 | |||||||
| 材料代号 材料 | C | P | R | |||||||
| 主 要 零 件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||||||
| 碟板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||
| 密封圈 | 丁腈 乙丙 丁氟塑料 | |||||||||
| 填料 | 丁腈柔性石墨?V型橡胶垫 | |||||||||
| 适用 工况 | 适用介质 | 水，蒸汽、油品 | ?硝酸类 | 醋酸类 | ||||||
| 适用温度 | -28℃～200℃ | |||||||||
| 执行器 | 型?? 号 | GT、AW系列 | ||||||||
| 气源压力 | 0.3-0.7MPa | |||||||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |||||
| GBT/12238 | GB12221 | GB9113 | GB9131 | GB13927 | ||||||
安装尺寸表
| 公称通径DN(mm) | 尺寸（mm） | 选配执行器型号 （仅供参考） | ||||||||||
| L | H | D（0.6) | D(1.0) | D(1.6) | D1（0.6) | D1(1.0) | D1(1.6) | n-d(0.6) | n-d(1.0) | n-d(1.6) | ||
| 50 | 108 | 82.5 | 140 | 165 | 165 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 | GTD-63 |
| 65 | 112 | 92.5 | 160 | 185 | 185 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 | GTD-63 |
| 80 | 114 | 100 | 190 | 200 | 200 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 100 | 127 | 110 | 210 | 220 | 220 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 125 | 140 | 125 | 240 | 250 | 250 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 | GTD-110 |
| 150 | 140 | 142.5 | 265 | 285 | 285 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 | GTD-110 |
| 200 | 152 | 170 | 320 | 340 | 340 | 280 | 295 | 295 | 8-18 | 8-22 | 12-22 | GTD-127 |
| 250 | 250 | 197.5 | 375 | 395 | 405 | 335 | 350 | 355 | 12-18 | 12-22 | 12-26 | GTD-160 |
| 300 | 270 | 222.5 | 440 | 445 | 460 | 395 | 400 | 410 | 12-22 | 12-22 | 12-26 | GTD-160或AW13 |
| 350 | 290 | 252.5 | 490 | 505 | 520 | 445 | 460 | 470 | 12-22 | 16-22 | 16-26 | AW13 |
| 400 | 310 | 282.5 | 540 | 565 | 580 | 495 | 515 | 525 | 16-22 | 16-26 | 16-30 | AW17 |
| 450 | 330 | 307.5 | 595 | 615 | 640 | 550 | 565 | 585 | 16-22 | 20-26 | 20-30 | AW17 |
| 500 | 350 | 335 | 645 | 670 | 715 | 600 | 620 | 650 | 20-22 | 20-26 | 20-33 | AW17 |
| 600 | 390 | 390 | 755 | 780 | 840 | 705 | 725 | 770 | 20-26 | 20-30 | 20-36 | AW20 |
| 700 | 430 | 447.5 | 860 | 895 | 910 | 810 | 840 | 840 | 24-26 | 24-30 | 24-36 | AW20 |
| 800 | 470 | 507.5 | 975 | 1015 | 1025 | 920 | 950 | 950 | 24-30 | 24-33 | 24-39 | AW28 |
| 900 | 510 | 557.5 | 1075 | 1115 | 1125 | 1020 | 1050 | 1050 | 24-30 | 28-33 | 28-39 | AW28 |
| 1000 | 550 | 615 | 1175 | 1230 | 1255 | 1120 | 1160 | 1170 | 28-30 | 28-36 | 28-42 | AW35 |
| 1200 | 630 | 727.5 | 1405 | 1455 | 1458 | 1340 | 1380 | 1390 | 32-33 | 32-39 | 32-48 | AW40 |
订购注意事项：
D641X-6/10/16-C/P/R法兰式软密封气动蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D641X-6/10/16-C/P/R法兰式软密封气动碟阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
