PN4.0MPa(40bar)对焊环套钢制管法兰

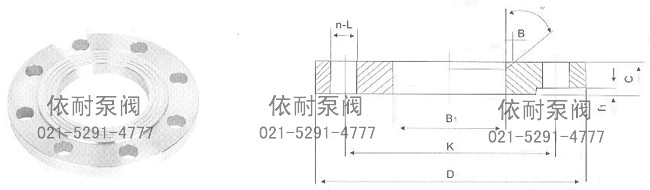

PN4.0MPa(40bar)对焊环套钢制管法兰
公称通径 钢管外径（对焊环颈部外径）Steel pipe outer diameter(Butt welding link pate outer diameter)A1     连接尺寸 Connection size 法兰厚度 Flange thickness       C 法兰内径 Flange inside diameter B1 圆角 Fillet R1 倒角 Bevel edge E 对焊环Butt welding link 理论重量 Theoretical weight (Kg)
A B 法兰 外径 Flange outer diameter D 螺栓孔中心圆直径 螺栓孔 直径 螺栓孔 数量 螺纹 A B 高度 外径 r S S2 对焊环 法兰
10 17.2 14 90 60 14 4 M12 14 21 18 2 2 35 41 1.8 1.8 0.04 0.60
15 21.3 18 95 65 14   M12 14 25 22 2 2 38 46 2.0 2.0 0.05 0.67
20 26.9 25 105 75 14 4 M12 16 31 29 2 2 40 56 2.3 2.3 0.09 0.93
25 33.7 32 115 85 14 4 M12 16 38 36 3 3 40 65 2.6 2.6 0.13 1.10
32 42.4 38 140 100 18 4 M16 18 47 42 3 3 42 76 2.6 2.6 0.17 1.83
40 48.3 45 150 110 18 4 M16 18 53 50 3 3 45 84 2.6 2.6 0.20 2.07
50 60.3 57 165 125 18 4 M16 20 65 62 3 3 48 99 2.9 2.9 0.31 2.72
65 76.1 76 185 145 18 8 M16 22 81 81 3 3 52 118 2.9 2.9 0.46 3.40
80 88.9 89 200 160 18 8 M16 24 94 94 4 4 58 132 3.2 3.2 0.59 4.23
100 114.3 108 235 190 22 8 M20 26 120 114 4 4 65 156 3.6 3.6 0.93 6.15
125 139.7 133 270 210 26 8 M24 28 145 139 4 4 68 184 4.0 4.0 1.29 8.31
150 168.3 159 300 250 26 8 M24 30 174 165 4 4 75 211 4.5 4.5 1.90 10.6
200 219.1 219 325 320 30 12 M27 36 226 226 4 4 88 284 6.3 6.3 3.91 17.5
250 273 273 450 385 33 12 M30*2 42 281 281 5 5 105 345 7.1 7.1 6.13 28.6
300 323.9 325 515 450 33 16 M30*2 48 333 334 5 5 115 409 8.0 8.0 9.29 40.3
350 355.6 377 580 510 36 16 M32*2 55 365 386 5 5 125 465 8.8 8.8 12.8 56.5
400 406.4 426 660 585 39 16 M36*3 60 416 435 5 5 135 535 11.0 11.0 20.6 82.1
450 457 480 685 610 39 20 M36*3 66 467 490 5 5 135 560 12.5 12.5 25.1 90.8
500 508 530 755 670 42 20 M39*3 72 519 541 6 6 140 615 14.2 14.2 35.6 107.4
600 610 630 890 795 48 20 M45*3 84 622 642 6 6 150 735 16.0 16.0 50.5 172.8

订购注意事项：

PN4.0MPa(40bar)对焊环套钢制管法兰产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐PN4.0MPa(40bar)对焊环套钢制管法兰说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
