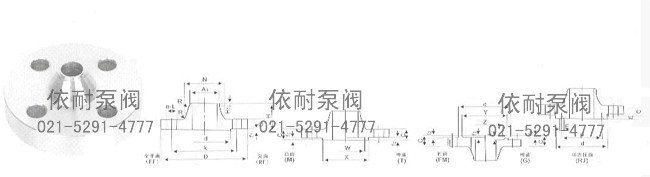

HG20595-97 pn6.3MPa(63bar)带颈平焊钢制管法兰

HG20595-97 pn6.3MPa(63bar)带颈平焊钢制管法兰
公称通径 Nominal? Pipe Siz     DN 钢管外径(对焊环颈部外径)Steel pipe outer diameter(Butt welding link pate outer diameter)A1     连接尺寸 Connection size 法兰 厚度 Flange thickness       C 法兰颈 Flange neck 理论重量 (Kg)
A B 法兰 外径 Flange outer diameter D 螺栓孔 中心 圆直径 Bolt hole heart round diameter K? 螺栓孔 直径 Bolt hole diameter L 螺栓孔 数量 Bolt hole Quantity n 螺纹 N     S     H1     R 对焊环 法兰
A B
10 17.2 14 100 70 14 4 M12 20 32 32 3 6 3 45 1.18
15 21.3 18 105 75 14 4 M12 20 34 34 3.2 6 3 45 1.30
20 26.9 25 130 90 18 4 M16 20 42 42 3.6 6 4 52 2.00
25 33.7 32 140 100 18 4 M16 24 52 52 3.6 8 4 58 2.79
32 42.4 38 155 110 22 4 M20 24 60 60 3.6 8 5 60 3.38
40 48.3 45 170 125 22 4 M20 26 70 70 4 10 5 62 4.40
50 60.3 57 180 135 22 4 M24 26 82 82 5 10 5 62 4.86
65 76.1 76 205 160 22 8 M24 26 98 98 6 12 6 68 5.59
80 88.9 89 215 170 22 8 M20 28 112 112 6 12 6 72 6.93
100 114.3 108 250 200 26 8 M24 30 138 138 7 12 6 78 9.98
125 139.7 133 295 240 30 8 M27 34 168 168 7.5 12 6 88 15.6
150 168.3 159 345 280 33 8 M30*2 36 202 202 8.5 12 8 95 23.0
200 219.1 219 415 345 36 12 M33*2 42 256 256 10.5 16 8 110 35.0
250 273 273 470 400 36 12 M33*2 46 316 316 13.5 18 10 125 48.9
300 323.9 325 530 460 36 16 M33*2 52 372 372 15.5 18 10 140 68.3
350 355.6 377 600 525 39 16 M36*3 56 420 442 17.5 20 10 150 95.4
400 406.4 426 610 585 42 16 M39*3 60 475 495 20 20 10 160 141.3

订购注意事项:

HG20595-97 pn6.3MPa(63bar)带颈平焊钢制管法兰产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐HG20595-97 pn6.3MPa(63bar)带颈平焊钢制管法兰说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
