FP.FP[D]增加聚丙烯.FV.FV[D]聚偏二氟乙烯耐腐蚀离心泵

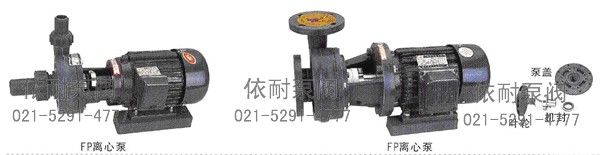

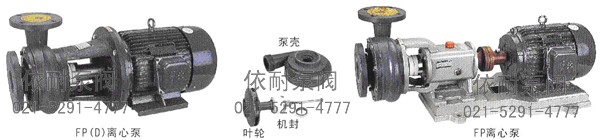

结构与特点

F 耐腐蚀节能离心泵，采用进口聚偏二氟乙烯【PVDF】和国产改性材料增强聚丙烯【RPP】一次注塑成型的全塑部件组装而成，其机械强度高，耐腐蚀性能强，介质不与金属接触，整机重量轻。直联式传动结构紧凑，传动效率高，联接式传动采用介绍支架支撑泵体及叶轮组件，装拆方便等特点。为延长机封使用寿命，特设有减压装置，不需加冷却水冷却，效率高，价廉物美，是替代不锈钢泵，氟合金泵和其它非金属泵的理想产品。PVDF材质；汽密性好，无污毒，非极性，抗氧不老化，机械性能好，耐强氧化剂.浓酸.卤素.芳族.脂肪族等，工作温度在-40℃≈140℃。RPP材质，非极性，无毒无污，不易结，能耐一般无机介质，如盐酸，稀硫酸，浓等，工作温度在-14℃≈80℃. 80FP[D]-32.80FP[D]-30.100FP[D]-32型离心泵和RPP-54[RPP-65-80]增强聚丙烯水喷射真空泵.止回阀.球阀系列是配套成套机组的较佳选择产品。

产品规格及技术参数表

规格型号	流量 M3/h	扬程 M	工作温度℃	转速 r/min	吸高 M	进出口径 MM	配套电机		联接型式	效率％	整机重量 Kg
规格型号	流量 M3/h	扬程 M	工作温度℃	转速 r/min	吸高 M	进出口径 MM	型号	功率 [KW]	联接型式	效率％	整机重量 Kg
25FPV-8	3	8	-14≈80 -40≈140	2840	4	25×20	A027122	0.75	直接	47	11/14
32FPV-11	4	11	-14≈80 -40≈140	2840	5	32×25	A027132	0.75	直接	47	11/14
40FPV-18	12	18	-14≈80 -40≈140	2840	6	40×32	Y90S-2	1.5	直接	54	30/40
50FPV-22	18	22	-14≈80 -40≈140	2840	6	50×40	Y90L-2	2.2	直接	54	37/41
65FPV[D]-26	25	26	-14≈80 -40≈140	2890	6	65×50	Y112M-2	4	直接	65	75/85
80FPV[D]-32	50	32	-14≈80 -40≈140	2900	4	80×65	Y132S-2	7.5	直接	69.5	85/90
80FPV[D]-30	45	30	-14≈80 -40≈140	2900	4	80×65	Y132S-2	5.5	直接	68.8	80/85
100FPV[D]-32	100	32	-14≈80 -40≈140	2930	4	100×80	Y200L-2	15	直接	76	165/170
100FPV[D]-20	100	20	-14≈80 -40≈140	2930	4	100×80	Y200L-2	11	直接	75	160/165
65FPV-26	25	26	-14≈80 -40≈140	2890	6	65×50	Y112M-2	4	联接	54	90/95
80FPV-32	50	32	-14≈80 -40≈140	2900	4	80×65	Y132S2-2	7.5	联接	67	120/125
80FPV-30	45	30	-14≈80 -40≈140	2900	4	80×65	Y132S-2	5.5	联接	68.8	100/105
100FPV-40	100	40	-14≈80 -40≈140	2930	4	100×80	Y160L-2	18.5	联接	76.2	230/236
100FPV-32	100	32	-14≈80 -40≈140	2930	4	100×80	Y200L-2	15	联接	76	200/206
100FPV-20	100	20	-14≈80 -40≈140	2930	4	100×80	Y200L-2	11	联接	75	192/198

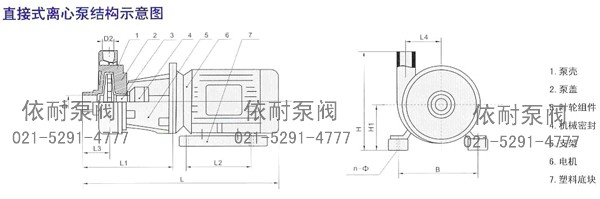

直接式离心泵结构示意图

产品安装尺寸表

规格型号	L	L1	L2	L3	L4	B	H	H1	D1	D2	n	Φ
25FPV-8	380	150	100	40	55	125	190	100	25	20	4	8
32FPV-11	390	150	100	45	55	125	190	100	32	25	4	8
40FPV-18	480	230	100	70	75	140	236	120	40	32	4	10
50FPV-22	510	230	125	70	90	140	270	120	50	40	4	10
65FPV[D]-26	630	370	140	95	100	190	300	142	145	125	8	18
80FPV[D]-32	710	420	140	95	105	216	305	135	150	145	8	18
80FPV[D]-30	700	420	140	95	105	216	305	135	150	145	8	18

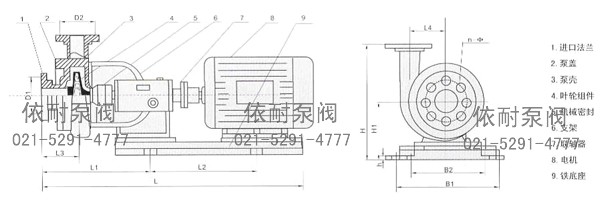

联接式离心泵结构示意图

规格型号	L	L1	L2	L3	L4	H	H1	h	B1	B2	D1	D2	n	Φ
65FPV-26	865	245	420	95	100	330	165	18	340	240	145	125	8	18
80FPV-32	900	300	420	95	105	355	185	18	340	240	150	145	8	18
80FPV-30	890	300	420	95	105	355	185	18	340	240	150	145	8	18
100FPV-40	1200	320	630	110	120	450	250	30	400	276	180	160	8	18
100FPV-32	1160	320	630	110	120	450	250	30	400	276	180	160	8	18
100FPV-20	1140	320	630	110	120	450	250	30	400	276	180	160	8	18

订购注意事项：

FP.FP[D]增加聚丙烯.FV.FV[D]聚偏二氟乙烯耐腐蚀离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐FP.FP[D]增加聚丙烯.FV.FV[D]聚偏二氟乙烯耐腐蚀离心泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
