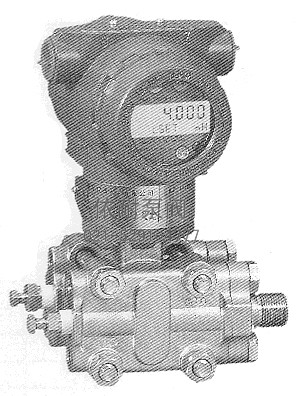

XL3351：3051AP智能压力变送器
主要特点
XL3351：3051系列的基本型产品包括压力、绝压、微差压、差压、和高静压等类型，是自动化系统中用途最广泛的产品，XL3351：3051智能型变送器可进行连续自检，如发现问题变送器则激活用户可选的模拟输出报警， 手操器可以查询变送器以确定问题所在。
外形安装尺寸图
变送器外形尺寸图
| 测量范围（代码） | 2,3,4,5 | 6 | 7 | 8 | 9 |
| M（mm） | 54 | 55.2 | 55.6 | 57.2 | 59 |
XL3351：3051AP智能压力变送器型谱表
| 型号 | 说明 | ||||||||
| XL3351：3051 | □ | □ | □□ | □□ | □ | □ | |||
| AP | 绝对压力变送器 智能 协议 | ||||||||
| 测量范围 | 4 | 0~6~40kPa | |||||||
| 5 | 0~40~200kPa | ||||||||
| 6 | 0~160~1000kPa | ||||||||
| 7 | 0~0.4~2.5kPa | ||||||||
| 8 | 0~1.6~10kPa | ||||||||
| 输出 | E | 普通模拟型 （4mA~20mA DC 带可调阻尼） | |||||||
| S | 标准智能型 （4mA~20mA DC按键设定带 协议） | ||||||||
| J | 标准智能型 （4mA~20mA DC输出为带可调阻尼） | ||||||||
| 结构材料 | 法兰接头 | 排气/排液阀 | 隔离膜片 | ||||||
| 12 | 碳钢镀镍 | 316不锈钢 | 316不锈钢 | ||||||
| 13 | 碳钢镀镍 | 哈氏合金C | 哈氏合金C | ||||||
| 14 | 碳钢镀镍 | 蒙乃尔 | 蒙乃尔 | ||||||
| 15 | 碳钢镀镍 | 316不锈钢 | 钽 | ||||||
| 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | ||||||
| 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | ||||||
| 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | ||||||
| 25 | 316不锈钢 | 316不锈钢 | 钽 | ||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||
| 35 | 哈氏合金C | 哈氏合金C | 蒙乃尔 | ||||||
| 44 | 蒙乃尔 | 蒙乃尔 | 钽 | ||||||
| 选件 | M1 | 线性指示表（0~100%刻度） | |||||||
| M3 | LCD数字量程显示 （液晶） | ||||||||
| M4 | LED数字量程显示 （数码管） | ||||||||
| M5 | LDC数字量程0~100%显示 （液晶） | ||||||||
| M6 | LED数字量程0~100%显示 （数码管） | ||||||||
| B1 | 管装弯支架（2”管子） | ||||||||
| B2 | 板装弯支架 | ||||||||
| B3 | 管装平支架（2”管子） | ||||||||
| D1 | 法兰侧面排气/排液阀在上部 | ||||||||
| D2 | 法兰侧面排气/排液阀在下部 | ||||||||
| P | 1/4-14NPT连接 | ||||||||
| J | “丁”字形接头：M20×1.5阳螺纹 | ||||||||
| N | “腰” 字形接头：1/2-14NPT椎管螺纹 | ||||||||
| C12 | 1/2-14NPT引压过渡头及后部焊接引压管（不锈钢） | ||||||||
| A | 隔爆型Exd Ⅱ BT5或Exd Ⅱ CT6 | ||||||||
| I | 本安型Exib Ⅱ CT5或Exia Ⅱ CT6(普通选择) | ||||||||
| 精度等级 | 1 | 0.075 | |||||||
| 2 | 0.2 | ||||||||
| 3 | 0.5 | ||||||||
| XL3351：3051-AP 4 E 12 M1 A I选型举例 |
注：如选防爆型本安产品需带表头，只能带指针表头
订购注意事项：
XL3351：3051AP智能压力变送器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐XL3351：3051AP智能压力变送器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
