AH42F封闭式安全回流阀

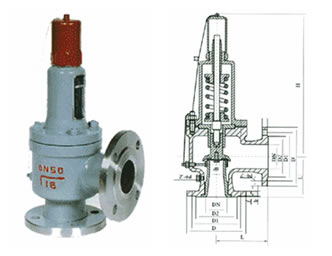

AH42F-16/25/40C/P角式液相安全回流阀

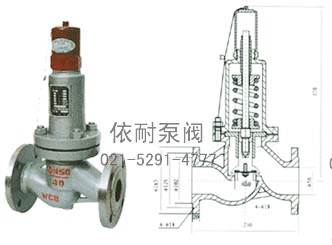

AH42F-P18水平式液相安全回流阀
用途
封闭式安全回流阀适用于工作温度-40～+80℃液化石油气泵出口的液相回流管道上，用于超压介质的安全回流，当泵前压力超过规定值时，阀门自动开启，并起安全回流入罐，能保证设备和管路的安全运行。
外形及连接尺寸
| 公称通径DN（mm） Nominal diameter |
AH42F-P18 型 尺 寸Dimension(mm) | ||||||
| D | D1 | D2 | b | Z-Фd | L | H | |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
| 公称通径 Nominal diameter DN（mm） |
AH42F-16C/P 型 尺 寸 Dimension(mm) | 重量 Weight (kg) |
||||||||||||||||
| L | L1 | D | D1 | D2 | b | f | Z-Фd | DN' | D' | D1' | D2' | b' | f' | Z-Фd' | H | do | ||
| 25 | 100 | 95 | 115 | 85 | 65 | 14 | 2 | 4-Ф14 | 32 | 140 | 100 | 78 | 16 | 3 | 4-Ф18 | 250 | 15 | 12 |
| 32 | 115 | 100 | 140 | 100 | 78 | 16 | 2 | 4-Ф18 | 40 | 150 | 110 | 85 | 16 | 3 | 4-Ф18 | 280 | 20 | 14 |
| 40 | 120 | 110 | 150 | 110 | 85 | 16 | 3 | 4-Ф18 | 50 | 165 | 125 | 100 | 16 | 3 | 4-Ф18 | 290 | 25 | 16 |
| 50 | 135 | 120 | 165 | 125 | 100 | 16 | 3 | 4-Ф18 | 65 | 185 | 145 | 120 | 18 | 3 | 4-Ф18 | 341 | 32 | 21 |
| 80 | 170 | 135 | 200 | 160 | 135 | 18 | 3 | 8-Ф18 | 100 | 220 | 180 | 155 | 20 | 3 | 8-Ф18 | 470 | 50 | 43 |
| 100 | 205 | 160 | 220 | 180 | 155 | 20 | 3 | 8-Ф18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-Ф18 | 580 | 65 | 65 |
| 150 | 250 | 210 | 285 | 240 | 210 | 24 | 3 | 8-Ф22 | 175 | 315 | 270 | 240 | 26 | 3 | 8-Ф23 | 670 | 100 | 110 |
订购注意事项：
AH42F封闭式安全回流阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐AH42F封闭式安全回流阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
