阀门 > 安全阀 > GYA系列液压安全阀

GYA系列液压安全阀

GYA系列液压安全阀
GYA系列液压安全阀

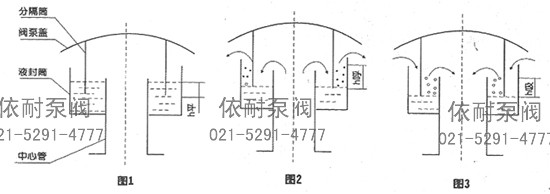

GYA系列液压安全阀 结构图1
GYA系列液压安全阀 结构图
GYA系列液压安全阀 结构图2

用途

液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。

主要技术参数

控制压力:+200毫米水柱、-45毫米水柱
订货时请指明产品名称、型号、规格。

主要外形与法兰连接尺寸

规格 图号 重量
(Kg台)
安装尺寸(毫米)
d D D1 D2 d1 L H n
DN80 GYA-80 38 φ85 φ150 φ185 φ125 φ18 376 424 4
DN100 GYA-100 42 φ105 φ170 φ205 φ145 φ18 500 605 4
DN150 GYA-150 66 φ158 φ225 φ265 φ200 φ18 650 705 8
DN200 GYA-200 97.2 φ210 φ280 φ315 φ255 φ18 900 755 8
DN250 GYA-250 140.2 φ264 φ335 φ370 φ310 φ18 1050 885 12

订购注意事项:

GYA系列液压安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐GYA系列液压安全阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
