阀门 > 安全阀 > KA41Y/KA42Y抗硫安全阀

KA41Y/KA42Y抗硫安全阀

KA41Y/KA42Y抗硫安全阀
KA41Y/KA42Y抗硫安全阀

概述

工作温度 ≤300℃
阀体材料 碳钢、不锈钢
适用介质 蒸气、空气、水、油品氨气、氨液、硝酸等

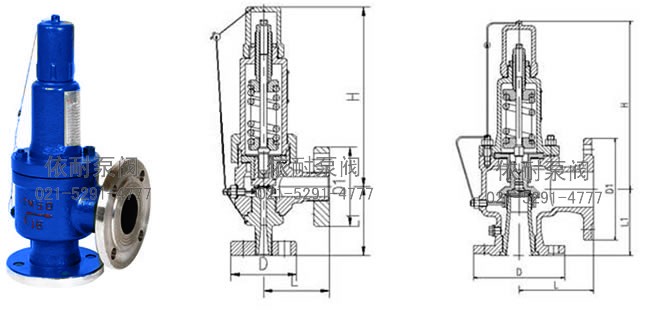

外形及连接尺寸

型  号 公称 主要结构尺寸(mm) 阀体 简要性能 备注
通径DN(mm) 压力PN(MPa) D D1 L L1 H 材料  适用温度℃ 适用介质
KA41Y-320P 15 32 105 115 95 95 223   -40~+130 酸性天然气
20
25
32   135 165 130 135 334
40
KA42Y-16C 32 1.6   145 115 100 285 铸钢 -40~+130 酸性天然气
135
40   150 160 120 110 278
50   165 180 135 120 332
65
80   20 215 170 135 478
100   220 245 205 160 590
150   280 310 255 230 650
KA42Y-40 32 4 140 150 115 100 265 铸钢 -40~+130 酸性天然气
40   145 160 130 120 278
50   160 180 145 130 332
65
80   195 215 170 150 478
100   230 245 205 185 590
150   300 310 255 230 650
KA42Y-64 40 6.4 165 160 130 120 305 铸钢 -40~+130 酸性天然气
50   175 180 165 130 462
65
80   210 230 175 160 574
100   250 27 195 195 600
KA42Y-100 40 10           铸钢 -40~+130 酸性天然气
50
65
80
100
KA42Y-16P 32 1.6 135 145 115 100 265   -40~+130 酸性天然气
40   150 160 120 110 278
50   165 180 135 120 332
65
80   200 215 170 135 478
100   220 245 205 160 590
150   280 310 255 230 650
KA42Y-40P 32   140 150 115 100 260   -40~+130 酸性天然气
40   145 160 130 120 278
50   160 180 145 130 332
65
80   195 215 170 150 478
100   230 205 185 590
150   300 310 255 230 650
KA42Y-64P 40   165 160 130 120 305   -40~+130 酸性天然气
50   175 180 165 130 462
65
80   210 230 175 160 582
100   250 270 195 195 600
KA42Y-100P 40 10             -40~+130 酸性天然气
50
65
80
100

订购注意事项:

KA41Y/KA42Y抗硫安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐KA41Y/KA42Y抗硫安全阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
