上海依耐 China Enine Corporation

阀门 > 安全阀 > A型/TA型炼油专用安全阀

A型/TA型炼油专用安全阀

A型/TA型炼油专用安全阀
A型/TA型炼油专用安全阀

型号系列

系列 型号 进口法兰 定压范围 代号 流道尺寸 使用温度
公称通径 公称压力 流道直径do 流道面积
mm MPa MPa mm cm2
A型 A1D40 25 4.0 0.03-4.2 D 10 0.78 -25-300
A1.5F40 40 4.0 0.03-4.2 F 16 2.0

-25-300

A2J16 50 1.6 0.03-<1.3 J 33 8.54

-25-300

A2H40 50 4.0 1.30-4.2 H 26 5.31

-25-300

A3L16 80 1.6 0.03-<1.6 L 50 19.62

-25-300

A3K40 80 4.0 1.60-4.2 K 40 12.56

-25-300

A4P16 100 1.6 0.03-<0.55 P 72 4.69

-25-300

A4N40 100 4.0 1.60-1.6 N 60 28.26

-25-300

A6R5.5 150 1.6 0.03-4.2 R 115 1403.2

-25-300

A6Q16 150 1.6 0.55-4.2 Q 96 72.35

-25-300

TA型 TA1D40 25 4.0 0.03-<1.3 D 10 0.78

>300-550

TA1.F540 40 4.0 0.03-4.2 F 16 2.0 >300-550
TA2J16 50 1.6 0.03-<1.6 J 33 8.54 >300-550
TA2H40 50 4.0 1.30-4.2 H 26 5.31 >300-550
TA3L16 80 1.6 0.03-1.6 L 50 19.62 >300-550
TA3K40 80 4.0 1.60-4.2 K 40 12.56 >300-550
TA4P16 100 1.6 0.03-<1.6 P 72 40.69 >300-550
TA4N40 100 4.0 1.60-4.2 N 60 28.26 >300-550
TA6R5.5 150 1.6 0.03-<0.05 R 115 103.82 >300-550
TA6Q16 150 1.6 0.55-1.6 Q 96 72.35 >300-550

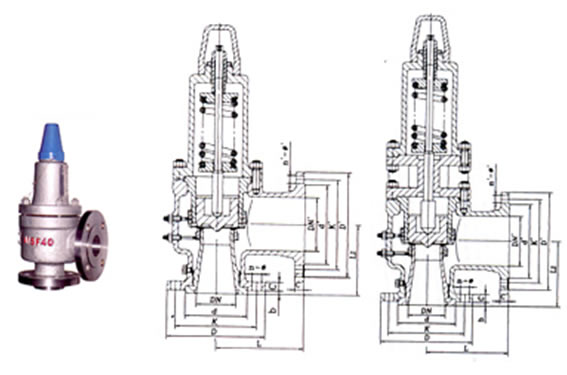

连接尺寸与重量

型号 L L1 D K d D K d b C c n-Φ n-Φ H 重量kg
mm
A1D40 100 99 115 85 57 160 125 100 9 19 16 4-Φ14 4-Φ18 327 12
TAD40 424.5 18
A1.5F40 120 107 145 110 75 160 125 100 13 20 16 4-Φ18 4-Φ18 363.6 21
TA1.5F40 443.5 21
A2J16 150 139 160 125 92 195 160 135 14 22 20 4-Φ18 8-Φ18 409 27
TA2J16 539.5 34
A2H40 150 139 160 125 87 195 160 135 14 22 20 4-Φ18 8-Φ18 409 27
TA2H40 539.5 34
T3L16 160 147 195 160 133 215 180 155 12 22 20 8-Φ18 8-Φ18 487 42
TA3L16 652 55
A3K40 160 149 195 160 120 215 180 155 16 24 20 8-Φ18 8-Φ18 489 40
TA3K40 654 53
A4P16 200 176 215 180 153 280 240 210 13 22 24 8-Φ18 8-Φ23 596 77
AY4P16 789 102
A4N40 200 182.5 230 190 149 280 240 210 17.5 26 24 8-Φ23 8-Φ23 639.5 84
TA4N40 832.5 107
A6R5.5 230 228 280 240 195 335 295 265 18 24 26 8-Φ23 12-Φ23 757 145
TA6R5.5 976 205
A6Q16 230 228 280 240 189 335 295 265 18 24 26 8-Φ23 12-Φ23 775 138
TA6Q16 986 187

订购注意事项:

A型/TA型炼油专用安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐A型/TA型炼油专用安全阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
