GA49H脉冲式安全阀
GA49H-40脉冲式安全阀
用途及结构简述
GA49H-40脉冲式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许最高压力值，保证设备安全运行。GA49H-40脉冲式安全阀主要结构特点有：1、通过杠杆和重锤来平稳阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
主要技术参数
| 工 作 温 度 Working temperature | ≤420℃ |
| 适 用 介 质 Suitable medium | 空气 、蒸汽Air, gas etc |

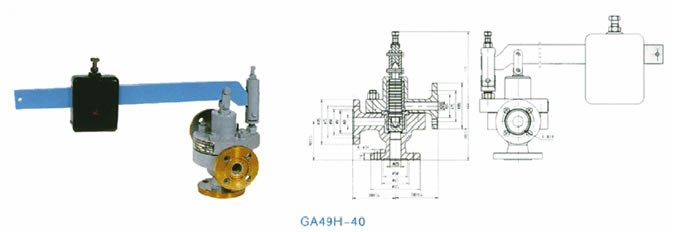

外形及连接尺寸
| 公称通径DN(mm) Nominal diameter |
尺 寸 Dimension(mm) | |||||||||
| D | D1 | D2 | D3 | Z-Фd | H1 | H2 | L | L1 | Lo | |
| 25 | 115 | 85 | 65 | 58 | 4-14 | 90 | 125 | 100 | 100 | 670 |
安装说明
1、脉冲式安全阀应与A49H-4型主安全阀等配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
订购注意事项：
GA49H脉冲式安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐GA49H脉冲式安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
