A42F燃气专用安全阀
A42F燃气专用安全阀
用途
燃气专用全启式安全阀适用于工作温度-40～+80℃天然气、液化石油气、氨气等和类似非腐蚀性介质的设备和管路上。当设备内介质压力异常升高到规定值时，燃气专用安全阀自动开启，继而全量排放，当压力降低到规定值时，燃气专用安全阀自动关闭，保证煤气管道的设备安全运行。
主要零部件材料
| NO. | 零件名称Name of part | A42F 材料 Materials |
| 1 | 阀座Nozzle | 2Cr13 |
| 2 | 阀体 Body | WCB |
| 3 | 调节阀 Adjusting ring | 2Cr13 |
| 4 | 反冲盘 Disc holder | 2Cr13 |
| 5 | 阀瓣 Disc | 2Cr13+PTFE |
| 6 | 导向套 Guide sleeve | 2Cr13 |
| 7 | 阀盖 Bonnet | ZG230-450 |
| 8 | 弹簧 Spring | 50CrVA |
| 9 | 阀杆 Stem | 2Cr13 |
| 10 | 调整螺杆 Adjusting bolt | 45 |
| 11 | 阀帽 Cap | ZG200-450 |

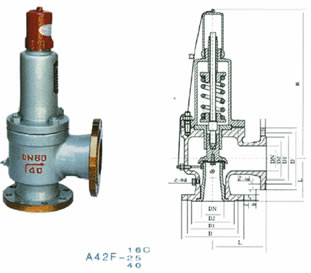

外形及连接尺寸
| 公称通径DN(mm) Nominal diameter |
尺寸 Dimensions(mm) | |||
| do | L | L1 | DN | |
| 25 | 15 | 110 | 95 | 32 |
| 32 | 20 | 115 | 100 | 40 |
| 40 | 25 | 120 | 110 | 50 |
| 50 | 32 | 135 | 120 | 65 |
| 80 | 50 | 170 | 135 | 100 |
| 100 | 65 | 195 | 175 | 125 |
| 150 | 100 | 255 | 230 | 175 |
| 200 | 125 | 300 | 260 | 250 |
订购注意事项：
A42F燃气专用安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐A42F燃气专用安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
