MP型磁力驱动循环泵

MP型磁力驱动循环泵(又称MP微型磁力泵)运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合,无需配以传统机械轴封,因而是完全密封的。电动机转动扭力是通过主动磁及从动磁的引力带动叶片工作运转。现今惯用的磁力驱动泵极大的缺点是在缺液情况下绝对严禁运转否则整机将毁坏,给使用者增添不必要的麻烦和烦恼。上海依耐泵阀有限公司生产的的磁力驱动循环泵则不必为此担心。磁力驱动循环泵采选了一种特别设计的特配方陶瓷作轴承,具有极强的耐磨性和抗腐蚀性,使磁力驱动循环泵的先进性能和质量安全得以绝对的保证。磁力驱动循环泵概用无轴封设计,完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷,是小型工业设备上最理想的液体输送泵。

MP/MPH型磁力驱动循环泵

1、固定螺丝及垫圈:不锈钢  2、泵壳:增强聚丙烯   3、泵轴:氧化铝陶瓷   4、叶轮:增强聚丙烯

5、被动磁铁:锶铁氧体      6、密封圈:氟橡胶     7、隔离套:增强聚丙烯 8、主动磁铁:锶铁氧体    9、电机

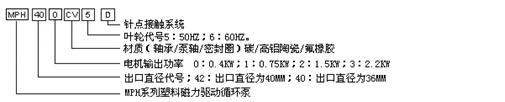

型号注释

MP/MPH型磁力驱动循环泵 型号注释1
MP/MPH型磁力驱动循环泵 型号注释1
MP/MPH型磁力驱动循环泵 型号注释2
MP/MPH型磁力驱动循环泵 型号注释2

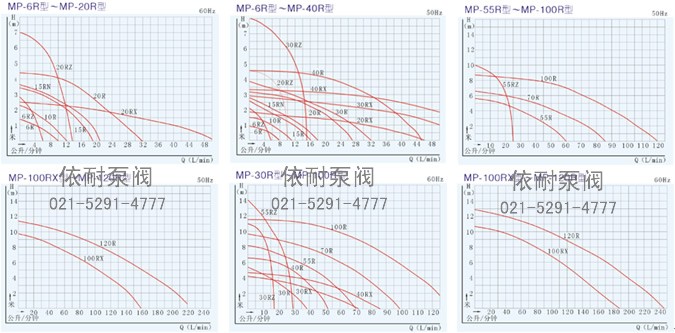

性能曲线图

MP/MPH型磁力驱动循环泵 性能曲线图1
MP/MPH型磁力驱动循环泵 性能曲线图1

性能曲线图

MP/MPH型磁力驱动循环泵 性能曲线图2
MP/MPH型磁力驱动循环泵 性能曲线图2

注:常温清水条件下,最大流量时扬程为0; 最高扬程时流量为0。单相电动机工作 电压分为100V、110V、220V、240V, 三相电动机工作电压为380V。正常的 输送介质温度为0~80℃。如有要求更 高工作环境可协商解决。

适用范围列举

化学工业 碳酸钠化工业(盐酸、氢氟酸、二次化学品的生产);氟化物、化学肥料的生产;气体吸收塔反应液体循环;油脂提炼(硫酸);废酸类的回收及再生系统;化工厂和运输车辆间的强酸类输送。
药剂业 半导体用的发光化学物(EL)、农药、医药、水处理化学剂的生产
电镀业 循环过滤各类电镀液。
照片业 即现照相系统;X-光片、黑白、彩色、立体照片的冲晒。
电器用具业 电解质电容器的生产(铝膜的浸蚀);干电池和蓄电池制造过程中输送电解液; 电路板的蚀刻;半导体生产过程中输送高纯度化学液。
金属工业 氧化铝膜处理设备;线材拉伸、钢铁轧制中除油及酸洗; 车辆喷漆前除油及酸洗处理;氧化钛、稀土元素的生产等。
矿业 金属熔炼(输送及循环电解液);废液的洗涤处理。
食品工业 葡萄糖酸的生产(盐酸);食油的提炼(硫酸);罐装水果工业(盐酸)。
医疗 人造肾脏、心肺、超声波清洗机及各种医疗设备。
水处理 清洗离子交换树脂;纯水生产设备;海水淡化设备。
污染控制 添加污水处理化学药剂到药液缸;收集及输送废液; 废气吸收设备(除臭装置,排放废气前脱硫)。
其它 应用在银回收、晶片制造、实验工厂、制冷机、饮品机、生活锅炉、热交换器、太阳能系统、漂染、激光系统等领域及喷水池、鱼池、观赏鱼缸循环使用。

注:磁力驱动循环泵以聚丙烯为材料制造,具有耐化学药液腐蚀的性能,用途非常广泛

性能参数表

型号 软管接口式 螺纹接口式 最大流量 (L/min) 最高扬程(m) 标准输出量 比重 马达
入口(mm) 出口(mm) 出入口(inch) 活管(mm) 50Hz/60Hz 50Hz/60Hz 流量(L/min)50Hz/60Hz 扬程(m) 50Hz/60Hz   输出(w) 50Hz/60Hz
MP-6R 14 14 - - 8/9 1/1.4 2.8/5 0.8 <1.2 3 1
MP-6RZ 14 14 - - 5.5/6 2.1/2.7 3.2/4.5 0.8 <1.1 3 1
MP-10R 14 14 - - 11/12 1.5/2.1 5/8 1 <1.1 6 1
MP-10RN 14 14 - - 11/12 1.5/2.1 5/8 1 <1.1 6 1
MP-15R 16 16 - - 16/19 2.7/3.4 8/12 1.5 <1.3 10 1
MP-15RN 16 16 - - 16/19 2.7/3.4 8/12 1.5 <1.3 10 1
MP-15RM - - 3/4 13 16/19 2.4/3.4 8/12 1.5 <1.3 10 1
MP-20R 18 18 - - 27/32 3.1/4.3 17/22 2 <1.2 20 1
MP-20RM - - 3/4 16 27/32 3.1/4.3 17/22 2 <1.2 20 1
MP-20RX 26 26 - - 46/52 1.8/2.5 30/40 1 <1.3 20 1
MP-20RXM - - 1 20 46/52 1.8/2.5 30/40 1 <1.3 20 1
MP-2RZ 18 18 - - 10/11 4.6/6.9 7/10 4 <1.1 20 1
MP-20RZM - - 3/4 13 10/11 4.6/6.9 7/10 4 <1.1 20 1
MP-30R 20 20 - - 33/38 3.8/5.4 16/25 2.5 <1.3 45 1
MP-30RM - - 3/4 16 33/38 3.8/5.4 16/25 2.5 <1.3 45 1
MP-30RX 26 26 - - 62/72 2.9/4.1 32/46 2 <1.1 45 1
MP-30RXM - - 1 20 62/72 2.9/4.1 32/46 2 <1.1 45 1
MP-30RZ 18 18 - - 15/17 8/11 10/14 6 <1.1 45 1
MP-30RZM - - 3/4 13 15/17 8/11 10/14 6 <1.1 45 1
MP-40R 20 20 - - 45/52 4.6/6.5 22/34 4 <1.1 65 1
MP-40RM - - 3/4 16 45/52 4.6/6.5 22/34 4 <1.1 65 1
MP-40RX 26 26 - - 75/85 3.3/4.7 47/65 2 <1.1 65 1
MP-40RXM - - 1 20 75/85 3.3/4.7 47/65 2 <1.1 65 1
MP-55R 26 26 - - 60/70 5.6/8.2 30/45 4 <1.2 90 1or3
MP-55RM - - 1 20 60/70 5.6/8.2 30/45 4 <1.2 90 1or3
MP-55RZ 26 26 - - 25/28 10/14 15/22 8 <1.1 90 1or3
MP-55RZM - - 1 20 25/28 10/14 15/22 8 <1.1 90 1or3
MP-70R 26 26 - - 86/97 6.7/9.7 50/72 4 <1.1 150/180 1or3
MP-70RM - - 1 20 86/97 6.7/9.7 50/72 4 <1.1 150/180 1or3
MP-100R 26 26 - - 120/130 8.6/11.6 60/70 7/9 <1.3 250/265 1or3
MP-100RM - - 1 20 120/130 8.6/11.6 60/70 7/9 <1.3 250/265 1or3
MP-100RX - - 11/4 32 170 9.0 100 5.0 <1.3 250 1or3
MP-120R - - 11/2 36 220 10.5 140 6.0 <1.3 370 1or3
MP-120RT - - 21/4 48 220 10.5 140 6.0 <1.3 370 1or3
MPH-400CV5-D - - 11/2 36 260 12.5 150 8.5 <1.3 370 3
MPH-401CV5-D - - 11/2 36 330 18 200 12 <1.3 750 3
MPH-422CV5-D - - 2 11/2 300 21 200 18.5 <1.3 1500 1or3
MPH-423CV5-D - - 2 11/2 360 22 300 20.5 <1.3 2200 1or3

订购注意事项:

MP型磁力驱动循环泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐MP型磁力驱动循环泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
