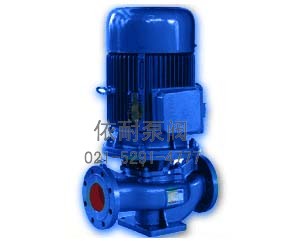

YG型油泵

YG型油泵,是本单位科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合最新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。

YG型油泵
YG型油泵

主要用途

1.ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
2.IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
3.GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
4.IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
5.YG立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
6.IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
7.ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。

特点

1.泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2.叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3.轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
4.安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6.可根据管路布置的要求采用泵的竖式和横式安装。

工作条件

1.吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40℃,相对湿度<40%。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1,粒度<0.2mm。
注:如果用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

性能参数

ISG、IRG、GRG、IHG、YG、IHGB型泵主要性能参数
型号 流量 扬程 效率 转速 电机功率 必需汽蚀余量 重量
 15-80 1.1 0.3 8.5 26 2800 0.18 2.3 17
1.5 0.42 8 34
2.0 0.55 7 34
 20-110 1.8 0.5 16 25 2800 0.37 2.3 25
2.5 0.69 15 34
3.3 0.91 13.5 35
 20-160 1.8 0.5 32 19 2900 0.75 2.3 29
2.5 0.69 32 25
3.3 0.91 30 23
 25-110 2.8 0.78 16 34 2900 0.55 2.3 26
4 1.11 15 42
5.2 1.44 13.5 41
 25-125 2.8 0.78 20.6 28 2900 0.75 2.3 28
4 1.11 20 36
5.2 1.44 18 35
 25-125A 2.5 0.69 17 35 2900 0.55 2.3 27
3.6 1.0 16
4.6 1.28 14.4
 25-160 2.8 0.78 33 24 2900 1.5 2.3 39
4 1.11 32 32
5.2 1.44 30 33
 25-160A 2.6 0.72 28.5 22 2900 1.1 2.3 34
3.7 1.03 28 31
4.9 1.36 26 29
 32-100 4.5 1.25 12.5 44 2900 0.55 2.0 27
 32-100(I) 3.75 1.04 13.2 48 2900 0.75 2.0 32
5.3 1.75 12.5 54
8.5 2.32 11.3 53
 32-125 3.5 0.97 22 40 2900 0.75 2.3 28
5 1.39 20 44
6.5 1.8 18 42
 32-125A 3.1 0.86 17.6 43 2900 0.55 2.3 28
4.5 1.25 16
5.8 1.61 14.4
 32-160 5 1.39 32 44 2900 1.5 2.3 39
 32-160(A) 4 1.1 25 34 2900 1.1 2.0 38
 32-160(I) 4.4 1.22 33.2 34 2900 2.2 2.0 47
6.3 1.75 32 40
8.3 2.32 30.2 42
 32-200 4.5 1.25 50 32 2900 3 2.0 55
 32-200A 2.8 0.78 44.6 34 2900 3 2.0 74
4 1.11 44 40
5.2 1.44 42.7 42
 32-200(I) 4.4 1.22 50.5 26 2900 4 2.0 43
6.3 1.75 50 33
8.3 2.32 48 35
 40-100 4.4 1.22 13.2 48 2900 0.55 2.3 32
6.3 1.75 12.5 54
8.3 2.31 11.3 53
 40-100A 3.9 1.08 10.6 52 2900 0.37 2.3 32
5.6 1.56 10
7.4 2.06 9
 40-125 4.4 1.22 21 41 2900 1.1 2.3 34
6.3 1.75 20 46
8.3 2.31 18 43
 40-125A 3.9 1.08 17.6 40 2900 0.75 2.3 33
5.6 1.56 16 45
7.4 2.06 14.4 41
 40-160 4.4 1.22 33 35 2900 2.2 2.3 47
6.3 1.75 32 40
8.3 2.31 30 40
 40-160A 4.1 1.14 29 34 2900 1.5 2.3 43
5.9 1.64 28 39
7.8 2.17 26.3 39
 40-160B 3.8 1.06 25.5 34 2900 1.1 2.3 38
5.5 1.53 24 38
7.2 2.0 22.5 37
 40-200 4.4 1.22 51 26 2900 4 2.3 74
6.3 1.75 50 33
8.3 2.31 48 32
 40-200A 4.1 1.14 45 26 2900 3 2.3 62
5.9 1.64 44 31
7.8 2.17 42 30
 40-200B 3.7 1.03 38 29 2900 2.2 2.3 52
5.3 1.47 36
7.0 1.94 34.5
 40-250 4.4 1.22 82 24 2900 7.5 2.3 105
6.3 1.75 80 28
8.3 2.31 74 28
 40-250A 4.1 1.14 72 24 2900 7.5 2.3 98
5.9 1.64 70 28
7.8 2.17 65 27

订购注意事项:

YG型油泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐YG型油泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
