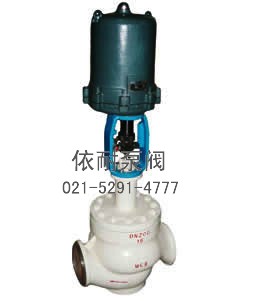

CV3000-DHSC防爆笼式单座电动调节阀

型号:CV3000-DHSC  防爆笼式单座电动调节阀
型号:CV3000-DHSC  防爆笼式单座电动调节阀

结构特点和应用范围

CV3000–DHSC防爆笼式单座电动调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节控制阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑,有呈 S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节控制阀的泄漏量符合ANSI B16.104标准。调节控制阀配用多弹簧薄 膜执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92、VDS4006-92标准。

主要技术参数和性能指标

阀体
阀体型式 直通单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力
ANSI: 125、150、300、600Lb
JIS: 10、16、20、30、40K
PN: 1.6、4.0、6.4MPa
连接型式
法兰连接:FF、RF、RJ、LG
法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB/79-59等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
阀体材料
铸钢(ZG230-450) 铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖
常温型(P):-17~+230℃
伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):-100~-45℃
伸长Ⅲ型(EⅢ):-196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座套筒式柱塞型阀芯
套筒形式 分离式套筒
材料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L) 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式
DKZ系列电动执行机构;
361L系列电子式电动执行机构;
SKZ系列电子式电动执行机构;
PSL系列电子式电动执行机构
输入信号
DKZ执行机构: Ⅱ型0~10mA?DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω)
361L执行机构: 4~20mA·DC、1~5V·DC(输入电阻250Ω)
SKZ执行机构: 4~20mA·DC、1~5V?DC
PSL执行机构: 4~20mA·DC
电源电压
DKZ执行机构:220V,50Hz
361L执行机构:220V,50Hz
SKZ执行机构:单相控制220V,50Hz
PSL执行机构:单相控制220V,50Hz;三相控制380V,50Hz
手动机构
DKZ执行机构:手轮
361L执行机构:离合式
SKZ执行机构:手轮
PSL执行机构:手轮
阀作用型式
电关式或电开式
附件
定位器、手轮机构、阀位传送器等
性能
泄 漏 量
符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.01%
回差
配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1%
基本误差
配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料时
可调范围 50:1
