电动二通阀

型号:  电动二通阀
型号:  电动二通阀
电动二通阀  外形尺寸图
电动二通阀 外形尺寸图

概述

本电动阀是专供中央空调风机盘管的配套产品,由驱动器与阀体两部分组成,驱动器由一个同步电机驱动,具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用,由温控器控制电动阀电机,使阀门开或关,实现管道冷水或热水的通或断,再通过风机盘管送风,以实现温度的自动调节。

应用范围及产品特点

1.用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动,阀门弹簧复位,阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作。
3..开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气,当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流,通过阀门关闭和开启,使室温始终保持在温控设定的温度范围内。
4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式,可在阀门安装之后,再安装驱动器。现场装配,接线灵活、方便。驱动器之平面设计可以贴近墙面安装,占用空间小,产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。

主要技术参数

产品介绍 SFD系列电动阀 SFD1系列电动阀
材料 黄铜阀体,不锈钢基座,铝罩壳 黄铜阀体,阀蕊,密封蝶,不锈钢阀杆,弹簧
可承压力(MPa) 2.5MPa
阀体连接 标准圆柱管螺纹
适用介质 冷冻水,热水或低压蒸气
适用液体温度 2℃-105℃
环境温度及湿度 0℃-50℃不凝露
水流控制方式 开关
驱动电源 AC220V(+10.15),50Hz功耗≤5W
电机类别 磁滞同步电机,转速500r/min
全行程时间 开6秒,关4秒 开8秒,关5秒

驱动器规格型号和技术参数

产品型号 额定电压 功率 驱动方式 与SRV2000阀门配合动作时间 净重
SRA2100-220 AC220V±10 7W 电向电机驱动
阀门弹簧复位
全开时间:通电后约10秒
关闭时间:断电后约5秒
0.3Kg
SRA2100-110 AC110V±10
SRA2100-24 AC24V±10

铜阀规格型号和技术参数

产品型号 阀门
形式
连接
螺纹
流量系数
(KV)
关闭压差
(MPa)
工作
介质
流体
温度
环境
温度
储存
温度
承压
(MPa)
SRV2200-15 常闭二通阀 G1/2 1.5 0.25 冷冻/
热水
2~94℃ 0~60℃
最大相对
湿度为
不凝露
-20~65℃
最大相对
湿度为
不凝露
2.5
SRV2300-15 分流三通阀 G1/2 1.5 0.25
SRV2200-20 常闭二通阀 G3/4 2.5 0.10
SRV2300-20 分流三通阀 G3/4 2.5 0.10
SRV2200-25 常闭二通阀 G1 4.8 0.06
SRV2300-25 分流三通阀 G1 4.8 0.06

安装尺寸

型 号 尺 寸(mm) 重量(Kg)
A B
SRV2200-15 55 113 0.60
SRV2300-15 55 128 0.60
SRV2200-20 66 124 0.65
SRV2300-20 66 137 0.65
SRV2200-25 90 129 0.70
SRV2300-25 90 145 0.70

安装示意图

常闭二通阀和分流三通阀的安装如图3、4及5所示。对于高层建筑物,应在 底层支管上采用减压阀。安装阀体时,应注意阀体的箭头指向。若带有辅 助开关,其接线如图6所示。

图二 安装位置图
图三 二通阀
图三 二通阀
图四 三通阀
图四 三通阀
图五 带箱式转换开关的三通阀
图五 带箱式转换开关的三通阀

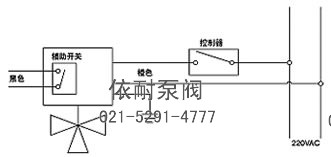

图六 辅助开关接线图
图六 辅助开关接线图
