ZDSM系列直行程套筒电动调节阀

型号:ZDSM系列  直行程套筒电动调节阀
型号:ZDSM系列  直行程套筒电动调节阀
ZDSM系列直行程套筒电动调节阀  外形尺寸图
ZDSM系列直行程套筒电动调节阀 外形尺寸图

概述

ZDSM系列直行程套筒电动调节阀,由套筒阀配用德国进口PS系列电动执 行机构组成。电动执行机构内有伺服系统,无需另配伺服放大器,有输入控制信号(4-20mADC或1-5VDC)和单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。采用平衡式阀塞结构,具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点,广泛用于流量系数 大,泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。

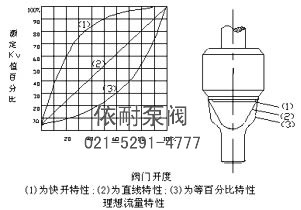

流量图

ZDSM系列直行程套筒电动调节阀 流量图
ZDSM系列直行程套筒电动调节阀 流量图

结构参数

阀体
形 式:直通套筒铸造阀
公称通径:25-300mm
公称压力:PM1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

上阀盖
常温型:-20℃-+200℃
散热型:-40℃-+450℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

阀内组织
阀芯形式:上导向单座套筒或双座套筒柱塞型阀芯
流量特性:等百分比特性,线性特性和快开特性
材料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

执行机构
类型:可选PS、3810、ZAZ型(DN100以内)、DKZ型(DN100以上)系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。

规格参数

阀体材料 公称压力MPa 介质工作温度℃
< < < < < < < < < <
120 200 250 300 350 400 425 450 475 500 525 550 575 600
最大工作压力MPa
铸铁HT200 1.6 1.6 1.5
铸钢ZG25 4.06.4   4.0
6.4
3.7
5.9
3.3
5.2
3.0
4.7
2.8
4.1
2.3
3.7
1.8
2.9

不锈钢ZG1r18Ni9Ti 4.06.4         4.0
6.4
3.0
4.4
2.7
4.2
2.4
4.0
2.1
3.8
1.9
3.5
1.7
3.4
1.4
3.2
1.1
2.9
0.8
2.6
