电动圆形百叶式调节蝶阀

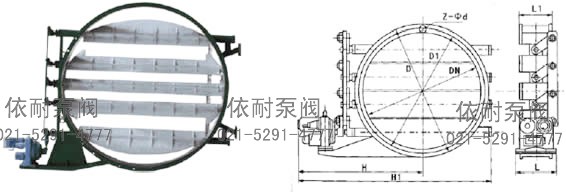

电动圆形百叶式调节蝶阀 外形尺寸图
用途及特点
电动圆形百叶式调节蝶阀与电动执行机构广泛应用于建材、冶金、矿山、电力等生产过程，自动控制或手动控制调节管路中介质流量之用。电动圆形百叶式调节蝶阀的蝶瓣采用百叶式多轴结构，液体均匀，电传动，启闭力均匀，动作灵敏，性能可靠。
主要技术参数
| 公称压力PN | 0.005MPa | 泄漏量 | ≤3% |
| 适用温度 | -30～350℃ | 介质流速 | ≤25m/s |
| 适用介质 | 粉尘、含尘气体 |
主要外形连接尺寸
| DN | D1 | D | L | L1 | H1 | H | b | Z-Фd |
| 500 | 555 | 600 | 220 | 300 | 900 | 1270 | 8 | 20-18 |
| 600 | 655 | 700 | 220 | 300 | 950 | 1370 | 10 | 20-18 |
| 700 | 755 | 800 | 240 | 300 | 1000 | 1470 | 10 | 20-18 |
| 800 | 870 | 930 | 240 | 365 | 1120 | 1640 | 10 | 24-23 |
| 900 | 970 | 1030 | 260 | 365 | 1170 | 1740 | 12 | 24-23 |
| 1000 | 1070 | 1130 | 260 | 365 | 1220 | 1840 | 12 | 28-23 |
| 1120 | 1190 | 1250 | 280 | 420 | 1430 | 2110 | 12 | 28-23 |
| 1250 | 1320 | 1380 | 280 | 420 | 1495 | 2240 | 14 | 32-23 |
| 1400 | 1470 | 1530 | 300 | 420 | 1570 | 2390 | 14 | 36-23 |
| 1600 | 1670 | 1730 | 320 | 450 | 1745 | 2660 | 14 | 40-23 |
| 1800 | 1870 | 1930 | 340 | 450 | 1845 | 2860 | 16 | 44-23 |
| 2000 | 2070 | 2130 | 360 | 450 | 1945 | 3060 | 16 | 48-23 |
| 2240 | 2310 | 2370 | 380 | 480 | 2095 | 3330 | 18 | 48-23 |
| 2500 | 2570 | 2630 | 420 | 480 | 2225 | 3590 | 18 | 52-23 |
| 2800 | 2870 | 2930 | 440 | 480 | 2375 | 3890 | 18 | 60-23 |
| 3000 | 3070 | 3130 | 460 | 480 | 2475 | 4090 | 18 | 60-23 |
订购注意事项：
电动圆形百叶式调节蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐电动圆形百叶式调节蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
