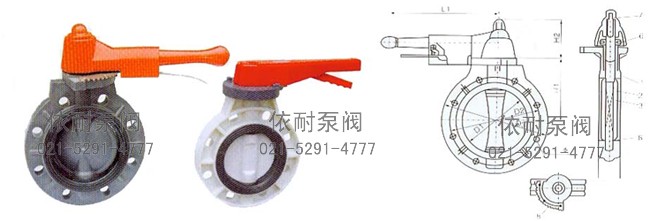

手柄式碟阀
材质应用温度范围
| 材料Material | 介质温度℃ Medium temperature | 材料 Material | 介质温度℃ Medium temperature |
| 增强聚丙烯（RPP） | -14℃~+90℃ | 聚偏二氟乙烯（PVDF） | -40℃~+140℃ |
| 聚氯乙烯（UPVC）,ABS | -14℃~+80℃ | 氯化聚氯乙烯（CPVC） | -20℃~+95℃ |
零件材质表
| 件号NO. | 名称 Name | 材料Material | 件号NO. | 名称 Name | 材料Material |
| 1 | 阀体 Body | RPP.PVDF.PPH.ABS.UPVC.CPVC | 5 | O型圈 Sealing ring | EPDM.FRM |
| 2 | 阀瓣 Disc | RPP.PVDF.PPH.ABS.UPVC.CPVC | 6 | 手柄 Hand wheel | ABS.RPP |
| 3 | 阀杆Stem | lCr18Ni9Ti | 7 | 螺母 NUT | RPP.PVDF |
| 4 | 阀座Valve seat | EPDM.FRM | 8 | 定位板 Oriental board | lCr18Ni9Ti 钢，铸铁 steel, C. l |
规格尺寸表
| 公称通径
DN(mm) Nominal diameter |
外形尺寸（mm）Dimensions | 工作压力（Mpa）Working pressure | 重量﹌kg/台 Weight | 操作 Operation | |||||||||||||
| D1 | D1 | D2 | L1 | L | H1 | H2 | n-Φ | ||||||||||
| D1 | JIS | DIN | ANSI | RPP | PVDF | CPVC | UPVC | ||||||||||
| 15(1/2”) | 35 | 85 | 80 | 85 | 3.80 | 135 | 200 | 35 | 90 | 70 | 4-14 | 0.7 | 1.1 | 1.3 | 1.25 | 1.2 | 手柄式 Worm gear type |
| 32(11/4”) | 35 | 100 | 95 | 100 | 3.80 | 135 | 200 | 35 | 90 | 70 | 4-18 | 0.7 | 1.1 | 1.3 | 1.25 | 1.2 | |
| 40(11/2”) | 47 | 110 | 105 | 110 | 3.88 | 150 | 200 | 39 | 86 | 70 | 4-18 | 0.7 | 1.2 | 1.5 | 1.4 | 1.3 | |
| 50(2”) | 56 | 125 | 120 | 125 | 4.75 | 160 | 220 | 40 | 88 | 70 | 4-18 | 0.7 | 1.3 | 1.6 | 1.5 | 1.4 | |
| 65(21/2” | 71 | 145 | 140 | 145 | 5.50 | 185 | 220 | 46 | 100 | 70 | 4-18 | 0.7 | 1.4 | 1.7 | 1.6 | 1.5 | |
| 80(3”) | 85 | 160 | 150 | 160 | 6.00 | 195 | 280 | 46 | 105 | 85 | 8-18 | 0.7 | 1.75 | 2.1 | 2 | 1.9 | |
| 100(4”) | 105 | 180 | 175 | 180 | 7.50 | 215 | 280 | 54 | 118 | 85 | 8-18 | 0.6 | 2.1 | 2.5 | 2.4 | 2.3 | |
| 125 (5”) | 131 | 210 | 210 | 210 | 8.50 | 250 | 300 | 70 | 163 | 93 | 8-18 | 0.5 | 3.9 | 4.3 | 4.2 | 4.1 | |
| 150 (6”) | 153 | 240 | 240 | 240 | 9.50 | 285 | 300 | 74 | 176 | 93 | 8-22 | 0.5 | 4.4 | 5.2 | 5 | 4.8 | |
订购注意事项：
手柄式蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐手柄式碟阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
