消防卡箍蝶阀
消防卡箍蝶阀

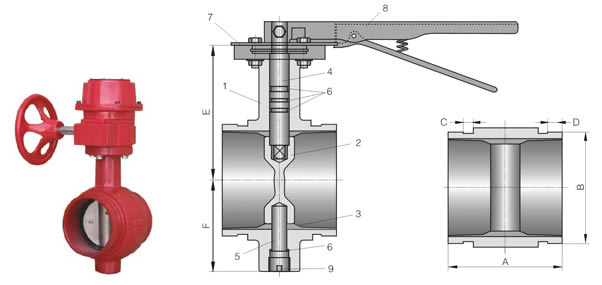

主要零部件材料
| 序号 | 名称 | 国标标准 | |
| 1 | 阀体 | 球铁 | QT450-10 |
| 2 | 阀板 | 球铁 | QT450-10 |
| 3 | 橡胶 | EPDM | |
| 4 | 上轴 | 不锈钢 | 1Cr13 |
| 5 | 下轴 | 不锈钢 | 1Cr13 |
| 6 | O形圈 | 丁腈 | |
| 7 | 定位齿盘 | 碳钢 | 45# |
| 8 | 手柄 | 玛钢 | |
| 9 | 丝堵 | 碳钢 | 45# |
外形连接尺寸
| 规格 | 尺寸 (mm) | ||||||
| mm | inch | A | B | C | D | E | F |
| 50 | 2 | 81 | 60 | 8 | 16 | 85 | 57 |
| 65 | 2.5 | 97 | 73 | 8 | 16 | 106 | 65 |
| 80 | 3 | 97 | 89 | 8 | 16 | 113 | 75 |
| 100 | 4 | 116 | 114 | 10 | 16 | 135 | 90 |
| 125 | 5 | 148 | 141 | 10 | 16 | 148 | 110 |
| 150 | 6 | 148 | 168 | 10 | 16 | 181 | 124 |
| 200 | 8 | 134 | 219 | 11 | 19 | 204 | 155 |
| 250 | 10 | 159 | 273 | 13 | 19 | 230 | 190 |
| 300 | 12 | 166 | 324 | 13 | 19 | 270 | 230 |
订购注意事项：
消防卡箍蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐消防卡箍蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
