BWSX消防专用信号蝶阀

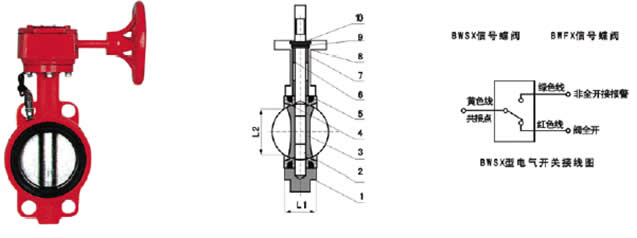

BWSX消防专用信号蝶阀 外形尺寸图
产品概述
BWSX中线型对夹消防专用信号蝶阀是引进国外先进技术而自行开发的中线型蝶阀，BWSX中线型对夹消防专用信号蝶阀具有结构简单、密封可靠、开启轻便、寿命长、维护方便等优点。故被广泛的应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。上海依耐泵阀有限公司生产的BWSX中线型对夹消防专用信号蝶阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。
主要零件材料
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
| 1 | 阀体 | 球铁、铸钢 | 7 | 密封圈 | NBR.EPDM |
| 2 | 阀轴 | SUS410/SUS316 | 8 | 圆垫片 | SUS316/黄铜 |
| 3 | 蝶板 | 球铁喷塑、不锈钢 | 9 | 对开环 | SUS316/黄铜 |
| 4 | 阀座 | EPDM，PTEE | 10 | 挡圈 | 弹簧钢 |
| 6 | 衬套 | 青铜、聚四氟乙烯 |
主要技术参数
| 公称通径 | 公称压力 | 工作温度 | 密封试验 | 轻度试验 | 适用介质 |
| DN50-400mm | 1.0/1.6/2.5Mpa | -10℃-80℃ | 1.1倍公称压力 | 1.5倍公称压力 | 水、油、气 |
主要外形连接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
| H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
| L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
| L1 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
| L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
| Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
订购注意事项：
BWSX消防专用信号蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐BWSX消防专用信号蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
