D型卧式多级离心泵

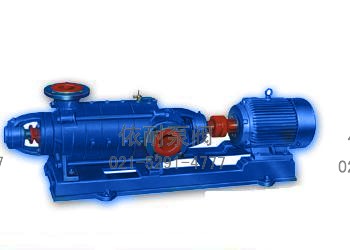

D型卧式多级离心泵(简称:D型多级泵),系属新型卧式多级分段式离心泵类产品。供输送清水及物理化学性质类似于水的液体之用。D型多级泵扬程H23至153.6米,流量为12.6至39.6米3时。液体的最高温度不得超过80°C,广泛应用于矿山排水,工厂及城市给水之用目前主要生产的D型泵有:50D8 80D12 100D16 125D25。

D型卧式多级离心泵
D型卧式多级离心泵

D型多级泵型号意义

D型多级泵 型号意义
D型多级泵 型号意义

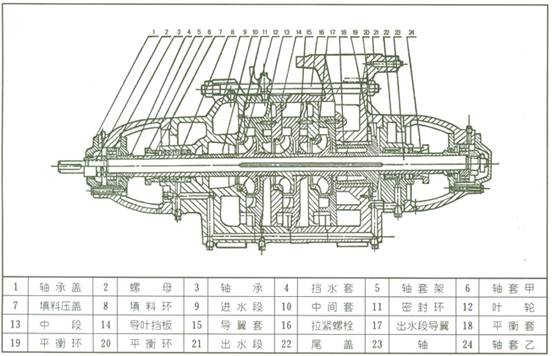

D型多级泵结构图

D型多级泵 结构图
D型多级泵 结构图

D型多级泵产品结构说明

D型多级泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
D型水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电机直接连接
。 密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。

50D8型多级泵性能表

级数 流量Q 总扬程 H (米) 转数 n (转/分) 功率N(千瓦) 效率 η % 气蚀 余量 h(米) 叶轮 直径 (毫米)
米3/时 升/秒 轴功率 电动机功率
2 12.6 18 23.4 3.5 5 6.5 23 19 13 2950 1.43 1.5 1.48 2.2 55 62 56 2.3 105
3 12.6 18 23.4 3.5 5 6.5 34.5 28.5 19.5 2950 2.145 2.25 2.22 3 55 62 56 2.3 105
4 12.6 18 23.4 3.5 5 6.5 46 38 26 2950 2.86 3 2.96 4 55 62 56 2.3 105
5 12.6 18 23.4 3.5 5 6.5 57.5 47.5 32.5 2950 3.575 3.75 3.7 5.5 55 62 56 2.3 105
6 12.6 18 23.4 3.5 5 6.5 66 57 39 2950 4.29 4.5 4.44 5.5 55 62 56 2.3 105
7 12.6 18 23.4 3.5 5 6.5 80.5 66.5 45.5 2950 5.005 5.25 5.18 7.5 55 62 56 2.3 105
8 12.6 18 23.4 3.5 5 6.5 92 76 52 2950 5.72 6 5.92 7.5 55 62 56 2.3 105
9 12.6 18 23.4 3.5 5 6.5 103.5 85.5 58.5 2950 6.435 6.75 6.66 7.5 55 62 56 2.3 105
10 12.6 18 23.4 3.5 5 6.5 115 95 65 2950 7.15 7.5 7.4 11 55 62 56 2.3 105
11 12.6 18 23.4 3.5 5 6.5 126.5 104.5 71.5 2950 7.865 8.25 8.14 11 55 62 56 2.3 105
12 12.6 18 23.4 3.5 5 6.5 138 114 78 2950 8.58 9 8.88 11 55 62 56 2.3 105

80D12型多级泵性能表

级数 流量Q 总扬程 H (米) 转数 n (转/分) 功率N(千瓦) 效率 η % 气蚀 余量 h(米) 叶轮 直径 (毫米)
米3/时 升/秒 轴功率 电动机功率
2 25.2 32.4 39.6 7 9 11 25.6 22.7 17.6 2950 2.52 2.68 2.72 3 69.5 75 69.5 2.8 110
3 25.2 32.4 39.6 7 9 11 38.4 34.05 26.4 2950 3.78 4.02 4.08 5.5 69.5 75 69.5 2.8 110
4 25.2 32.4 39.6 7 9 11 51.2 45.4 35.2 2950 5.04 5.36 5.44 7.5 69.5 75 69.5 2.8 110
5 25.2 32.4 39.6 7 9 11 64 56.75 44 2950 6.3 6.7 6.8 7.5 69.5 75 69.5 2.8 110
6 25.2 32.4 39.6 7 9 11 76.8 68.1 52.8 2950 7.56 8.04 8.16 11 69.5 75 69.5 2.8 110
7 25.2 32.4 39.6 7 9 11 89.6 79.45 61.6 2950 8.82 9.38 9.52 11 69.5 75 69.5 2.8 110
8 25.2 32.4 39.6 7 9 11 102.4 90.8 70.4 2950 10.08 10.72 10.28 15 69.5 75 69.5 2.8 110
9 25.2 32.4 39.6 7 9 11 115.2 102.15 79.2 2950 11.34 11.06 12.24 15 69.5 75 69.5 2.8 110
10 25.2 32.4 39.6 7 9 11 128 113.5 88 2950 12.6 13.4 13.6 15 69.5 75 69.5 2.8 110
11 25.2 32.4 39.6 7 9 11 140.8 124.85 96.8 2950 13.86 14.74 14.96 18.5 69.5 75 69.5 2.8 110
12 25.2 32.4 39.6 7 9 11 153.6 136.2 105.6 2950 15.12 16.08 16.32 18.5 69.5 75 69.5 2.8 110

100D16型多级泵性能表

级数 流量Q 总扬程 H (米) 转数 n (转/分) 功率N(千瓦) 效率 η % 气蚀 余量 h(米) 叶轮 直径 (毫米)
米3/时 升/秒 轴功率 电动机功率
2 36 54 72 10 15 20 38.8 35.2 28.4 2950 6.59 7.2 7.65 11 58 71.5 73 3.3 131
3 36 54 72 10 15 20 58.2 52.8 42.6 2950 9.85 10.8 11.45 15 58 71.5 73 3.3 131
4 36 54 72 10 15 20 77.6 70.4 56.8 2950 13.18 14.4 15.28 18.5 58 71.5 73 3.3 131
5 36 54 72 10 15 20 97 88 71 2950 16.475 18 19.1 22 58 71.5 73 3.3 131
6 36 54 72 10 15 20 116.4 105.6 85.2 2950 19.77 21.6 22.9 30 58 71.5 73 3.3 131
7 36 54 72 10 15 20 135.8 123.2 99.4 2950 23.065 25.2 26.7 30 58 71.5 73 3.3 131
8 36 54 72 10 15 20 155.2 140.8 113.6 2950 26.36 28.8 30.5 37 58 71.5 73 3.3 131
9 36 54 72 10 15 20 174.6 158.4 127.8 2950 29.655 32.4 34.4 37 58 71.5 73 3.3 131
10 36 54 72 10 15 20 194 176 142 2950 32.95 36 38.2 45 58 71.5 73 3.3 131
11 36 54 72 10 15 20 213.6 198.6 156.2 2950 36.245 39.6 43.7 55 58 71.5 73 3.3 131
12 36 54 72 10 15 20 232.8 211.2 170.4 2950 39.54 43.2 45.9 55 58 71.5 73 3.3 131

125D25型多级泵性能表

级数 流量Q 总扬程 H (米) 转数 n (转/分) 功率N(千瓦) 效率 η % 气蚀 余量 h(米) 叶轮 直径 (毫米)
米3/时 升/秒 轴功率 电动机功率
2 90 108 126 25 30 35 46 40 32 2950 15.2 15.6 15.4 18.5 75 76 71 3.6 4 5.3 152
3 90 108 126 25 30 35 69 60 48 2950 22.8 23.4 23.1 30 75 76 71 3.6 4 5.3 152
4 90 108 126 25 30 35 92 80 64 2950 30.4 31.2 30.8 37 75 76 71 3.6 4 5.3 152
5 90 108 126 25 30 35 115 100 80 2950 38 39 38.5 45 75 76 71 3.6 4 5.3 152
6 90 108 126 25 30 35 138 120 96 2950 45.6 46.8 46.2 55 75 76 71 3.6 4 5.3 152
7 90 108 126 25 30 35 161 140 112 2950 53.2 54.6 53.9 75 75 76 71 3.6 4 5.3 152
8 90 108 126 25 30 35 184 160 128 2950 60.8 62.4 61.6 75 75 76 71 3.6 4 5.3 152
9 90 108 126 25 30 35 207 180 144 2950 68.4 70.3 69.3 90 75 76 71 3.6 4 5.3 152
10 90 108 126 25 30 35 230 200 160 2950 76 78 77 90 75 76 71 3.6 4 5.3 152

订购注意事项:

D型卧式多级离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐D型卧式多级离心泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
