3DP-40系列高压往复泵

3DP-40系列高压往复泵
3DP-40系列高压往复泵

产品概述

3DP-40系列高压往复泵,主要适用于石油、化工、化肥工业作为流程泵,油田、盐矿作为注水泵,钢管、压力容器作为试压泵、增压泵,建筑、造船、化工等工业的高压清洗除垢,锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压 流体且工艺流程脉冲要求高的部门。

工作结构原理

高压往复泵是由电动机、联轴器、减速器、传动部分、泵头部分、公共底座等组成。它是由电动机通过减速器、皮带传动或无级调速器,带动曲轴旋转,推动连杆经滑块(十字头)使柱塞作直线往复运动,在泵头进口阀的启闭作用下达到吸排液目的。高压往复泵泵头材料可根据用户输送各种高压液体需要,采用锻造碳钢合金、不锈钢等,进出口阀座、阀套、阀片填料函、柱塞等主要过流部分采用2Cr13、不锈钢、非金属材料,阀球采用9Cr13、陶瓷、F46等材质。 我公司生产的高压往复泵设计先进、结构新颖,泵的技术条件符合GB9234《机动往复泵技术条件》,泵的试验方法符合GB7784《机动往复泵实验方法》,它具有运转平稳、维修方便、密封安全可靠、易损件寿命长、泵的容积效率高等特点。 (泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。)

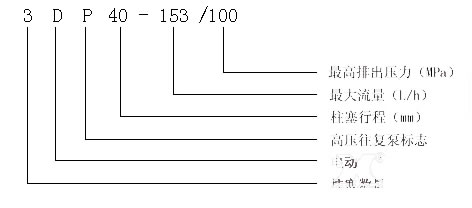

产品意义

3DP-40系列高压往复泵 产品意义
3DP-40系列高压往复泵 产品意义

性能参数表


泵推力:1200k
gRated Plunger Load:1200kg
泵行程:40mm
Stroke Length:40mm
泵重量:250kg
Weight:250kg
柱塞直径mm 60 55 50 43 35 30 27 24 22 19 17 15
工作压力Mpa 2 4 6 8 12 16 20 25 30 40 50 60
泵转速min 流量 L/min    M3/h         功率 KW
90 L/min 30 25 21 15 10 7.6 6.1 4.8 4.1 3 2.4 2.1
M3/h  1.8 1.5 1.2 0.9 0.62 0.45 0.37 0.29 0.24 0.18 0.14 0.12
KW 1.2 2 2.5 2.4 2.4 2.43 2.44 2.4 2.46 2.4 2.4 2.52
120 L/min 40 34 28 21 14 10 8.2 6.5 5.4 4 3.2 2.5
M3/h  2.4 2 1.7 1.2 0.8 0.61 0.49 0.39 0.32 0.24 0.19 0.15
KW 1.6 2.72 3.36 3.36 3.36 3.2 3.28 3.25 3.24 3.2 3.2 3
140 L/min 47 39 32 24 16 12 9.6 7.6 6.3 4.7 3.8 2.9
M3/h  2.8 2.4 1.9 1.46 0.97 0.72 0.57 0.45 0.38 0.28 0.22 0.17
KW 1.8 3.12 3.84 3.84 3.84 3.84 3.84 3.8 3.78 3.76 3.8 3.48
160 L/min 54 45 38 28 18 13 11 8 7 5 4 3
M3/h  3.2 2.7 2.3 1.68 1.08 0.78 0.66 0.48 0.42 0.3 0.24 0.18
KW 2 4 4 4 4 4 4 4 4 4 4 4
220 L/min 75 62 52 38 25 18 15 12 10 7 6 4
M3/h  4.5 3.7 3.11 2.26 1.5 1.08 0.9 0.72 0.6 0.42 0.36 0.24
KW 3 5 6 6 6 6 6 6 6 6 6 5
300 L/min 102 85 70 52 34 25 20 16 13 10 8 6
M3/h  6.11 5.19 4.19 3.11 2.04 1.5 1.2 0.96 0.78 0.6 0.48 0.36
KW 4 7 8 8 8 8 8 8 8 8 8 7
350 L/min 118 100 82 60 40 30 24 19 16 12 9 7
M3/h  7.06 5.99 4.91 3.59 2.39 1.8 1.44 1.14 0.96 0.72 0.54 0.42
KW 5 8 10 10 10 10 10 10 10 10 9 8
400 L/min 135 114 94 70 46 34 27 22 18 13 11 8
M3/h  8.08 6.83 5.63 4.19 2.75 2.04 1.62 1.32 1.08 0.78 0.66 0.48
KW 5 9 11 11 11 11 11 11 11 10 11 10
450 L/min 153 128 106 78 52 38 31 24 20 15 12 9
M3/h  9.16 7.66 6.35 4.67 3.11 2.28 1.86 1.44 1.2 0.9 0.72 0.54
KW 6 10 13 12 12 12 12 12 12 12 12 11

选型注意事项

1.泵的用途;
2.输送介质的性质(名称、浓度、温度、密度、粘度、腐蚀性等);
3.流量要求;
4.进出口压力要求;
5.工作现场条件和工作制;
6.其它特殊要求(如防爆、保温、高温等)。

◇适用于阀门管道试压泵、计量泵、高压清洗泵、流程泵、加药泵、液压泵、输油泵等专业用泵
◇组装形式:有卧式、立式、固定式、移动式。
◇传动形式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。
◇技术参数作为选型参考,每个品种的泵都装有安全调压阀,泵的压力可任意调节。
◇你选型时表中流量不合适,可用电磁调速,变频调速,变换柱塞直径来调节流量,满足选型需求。

订购注意事项:

3DP-40系列高压往复泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐3DP-40系列高压隔膜往复泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
