3DP-80型高压往复泵

3DP-80型高压往复泵
3DP-80型高压往复泵

产品概述

3DP-80系列高压往复泵,主要适用于石油、化工、化肥工业作为流程泵,油田、盐矿作为注水泵,钢管、压力容器作为试压泵、增压泵,建筑、造船、化工等工业的高压清洗除垢,锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压 流体且工艺流程脉冲要求高的部门。

工作结构原理

高压往复泵是由电动机、联轴器、减速器、传动部分、泵头部分、公共底座等组成。它是由电动机通过减速器、皮带传动或无级调速器,带动曲轴旋转,推动连杆经滑块(十字头)使柱塞作直线往复运动,在泵头进口阀的启闭作用下达到吸排液目的。高压往复泵泵头材料可根据用户输送各种高压液体需要,采用锻造碳钢合金、不锈钢等,进出口阀座、阀套、阀片填料函、柱塞等主要过流部分采用2Cr13、不锈钢、非金属材料,阀球采用9Cr13、陶瓷、F46等材质。 我公司生产的高压往复泵设计先进、结构新颖,泵的技术条件符合GB9234《机动往复泵技术条件》,泵的试验方法符合GB7784《机动往复泵实验方法》,它具有运转平稳、维修方便、密封安全可靠、易损件寿命长、泵的容积效率高等特点。 (泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。)

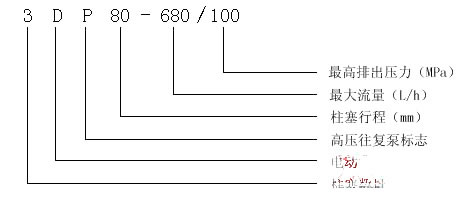

产品意义

3DP-80型高压往复泵 产品意义
3DP-80型高压往复泵 产品意义

性能参数表


泵推力:3100k
gRated Plunger Load:3100kg
泵行程:80mm
Stroke Length:80mm
泵重量:1500kg
Weight:1500kg
柱塞直径mm 95 80 68 56 48 43 35 28 25 23 21 18
工作压力Mpa 2 6 8 12 16 20 30 40 60 70 80 100
泵转速min 流量 L/min    M3/h         功率 KW
90 L/min 153 108 78.4 53.2 39.1 31.4 20.8 13.3 10.6 9 7.5 5.5
M3/h 9.2 6.5 4.7 3.2 2.3 1.9 1.2 0.8 0.64 0.55 0.45 0.33
 KW 7 14 14 14 14 14 14 11 14 14 14 11
140 L/min 238 168 121 82.7 60.8 48.8 32.3 20.7 16.5 14.1 11.6 8.5
M3/h 14.3 10.1 7.3 5 3.6 2.93 1.9 1.2 0.99 0.84 0.7 0.51
 KW 10 20 20 20 20 20 20 17 20 20 20 18
160 L/min 272 193 139 94.5 69.5 55.7 36.9 23.6 18.8 15.9 13.3 9.8
M3/h 16.3 11.6 8.4 5.7 4.2 3.3 2.2 1.4 1.1 0.96 0.8 0.59
 KW 11 24 22.3 22.6 22.2 23 22 18.8 22.5 22.2 21.2 20
200 L/min 340 241 174 118 87 70 46 30 24 20 17 12
M3/h 20.3 14.4 10.4 7.07 5.21 4.19 2.75 1.8 1.44 1.2 1.02 0.72
 KW 14 29 28 28 28 28 28 24 29 28 27 24
280 L/min 476 338 244 165 122 97 65 41 33 28 23 17
M3/h 28.5 20.2 14.6 9.88 7.31 5.81 3.89 2.46 1.98 1.68 1.38 1.02
 KW 19 40 39 39 39 39 39 34 40 39 37 34
320 L/min 544 386 279 189 139 111 74 47 38 32 26 19
M3/h 32.5 23.1 16.7 11.3 8.32 6.65 4.43 2.81 2.28 1.92 1.56 1.14
 KW 22 46 45 45 44 44 44 37 45 45 42 38
370 L/min 629 446 322 219 160 129 85 55 44 37 31
M3/h 37.6 26.7 19.2 13.1 9.58 7.72 5.09 3.29 2.63 2.22 1.86
 KW 25 54 52 53 51 52 51 44 53 52 50
400 L/min 680 482 348 236 174 139 92 59 47 40
M3/h 40.7 28.8 20.8 14.1 10.42 8.32 5.51 3.53 2.81 2.4
 KW 27 58 56 57 56 56 55 47 56 56
450 L/min   542 392 266 195 157 104 66 53
M3/h   32.4 23.4 15.9 11.6 9.4 6.23 3.95 3.17
 KW   65 63 64 62 63 62 53 64

选型注意事项

1.泵的用途;
2.输送介质的性质(名称、浓度、温度、密度、粘度、腐蚀性等);
3.流量要求;
4.进出口压力要求;
5.工作现场条件和工作制;
6.其它特殊要求(如防爆、保温、高温等)。

◇适用于阀门管道试压泵、计量泵、高压清洗泵、流程泵、加药泵、液压泵、输油泵等专业用泵
◇组装形式:有卧式、立式、固定式、移动式。
◇传动形式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。
◇技术参数作为选型参考,每个品种的泵都装有安全调压阀,泵的压力可任意调节。
◇你选型时表中流量不合适,可用电磁调速,变频调速,变换柱塞直径来调节流量,满足选型需求。

订购注意事项:

3DP-80型高压往复泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐3DP-80型高压隔膜往复泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
