J41F46/F3衬氟截止阀
J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb

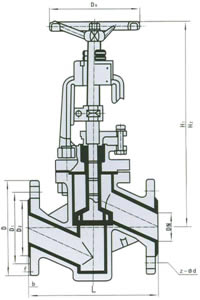

J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb 外形尺寸图
特点及用途
FEP(F46)、PCTFE(F3)衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂的输送管路上，FEP衬氟截止阀还能适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
主要材料及标准
| 零件名称 | 材 料 | 技术规范 | |
| 阀体、阀盖 | 铸铁、铸钢、不锈钢、内衬F46 、F3 | 设计标准 | GB12233 |
| 阀瓣 | 优炭钢、不锈钢、衬F46 、F3 | 结构长度 | GB12221 |
| 阀杆 | 不锈钢 | 法兰标准 | JB/T79-78 |
| 填料 | F4 | GB9113.1-26 | |
| 阀杆螺母 | 2HMn58-2-2 | 检验试验 | GB/T13927 |
| 手轮 | HT200 | 驱动方式 | 手动、电动、气动 |
外型与连接尺寸
| 公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 参考值 | 重量 | ||||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | Do | H1 | H2 | ㎏ |
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-Φ14 | 100 | 190 | 202 | 7 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-Φ14 | 120 | 225 | 250 | 8 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-Φ14 | 120 | 230 | 255 | 9 |
| 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-Φ18 | 140 | 260 | 290 | 12 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-Φ18 | 160 | 280 | 315 | 16 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 180 | 300 | 345 | 20 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-Φ18 | 220 | 365 | 420 | 28 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-Φ18 | 240 | 420 | 490 | 39 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-Φ18 | 260 | 450 | 536 | 51 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-Φ18 | 320 | 520 | 630 | 70 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 360 | 560 | 695 | 100 |
| 200 | 600 | 335 | 295 | 260 | 5 | 30 | 8-Φ23 | 400 | 630 | 780 | 160 |
| 250 | 730 | 405 | 355 | 319 | 5 | 35 | 12-Φ26 | 450 | 700 | 880 | 250 |
| 300 | 850 | 460 | 410 | 370 | 5 | 38 | 12-Φ26 | 500 | 770 | 1070 | 350 |
订购注意事项：
J41F46/F3衬氟截止阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐J41F46/F3衬氟截止阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
