PBG型屏蔽式管道离心泵

PBG型屏蔽式管道离心泵(简称:PBG屏蔽泵),PBG型屏蔽式管道泵,并吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而新的推出的系列化新产品。
PBG泵系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显着特点,是替代常规卧式离心泵,立式管道泵的理想产品。
PBG屏蔽泵全系列共67个品种,184个规格, 其性能范围:
流量6.3~1080m3/h
扬程12.5~125m
配用电机功率0.37~160KW
转速1450r/min和2900r/min。

PBG型屏蔽式管道离心泵
PBG型屏蔽式管道离心泵

PBG屏蔽泵产品特点

1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平稳,安装无需调整。
2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。
3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。
4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄漏的显着特点。
5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。
6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

PBG屏蔽泵主要特点

1、 PBG型屏蔽泵因能保证完全不泄露,故可输送对人体和环境、设备有害的及价格昂贵的易泄露的液体。
2、 不会吸入空气,适于真空系统及输送与空气接触发生变质的液体。
3、 无油封设计,能可靠地输送一般泵难以输送的高温、高压、低温及温度压力变化大的液体。
4、 轴承利用输送液体自行润滑,不需润滑油,故不污染输送液体,并免去了定期注油的麻烦。
5、 泵结构合理,电机和泵同轴,体积小,重量轻,占地面积小,运行平稳,安装方便,无须调整,维修方便。
6、 叶轮采用先进的水力模型,具有效率高,性能好等特点。
7、 电机无冷却风扇,故运行噪音和振动都非常小。
8、 泵进出口法兰的规格设计与标准阀门相同,且位于同一中心线上,中心低,便于管道布置,泵房设计也更为合理,实用。
9、 零部件的标准化、系统化程度高。
10、电机及接线盒均采用防水防爆结构,可在户外安全使用。
11、可根据使用要求,即流量和扬程的需要进行泵的串、并联运行方式。
12、新采用的石墨轴承,具有耐磨性能高、磨擦系数低、不老化、抗泥沙等优点。
13、电机顶部设有自动排气阀,当水泵使用时只要打开进水阀门,松开排气阀边上的气嘴,泵体及电机内的空气就会自动从电机顶部的自动排气阀内自动排出。排气后又会自动立刻关闭,不会使介质流出泵外,能确保水泵的正常运行,而且在使用过程中,管路内如有空气进入,它都能自动将其排出,该功能使泵在使用过程中都无需专人经常去打开阀门排气,极大的降低了正常使用成本与人力。
14、独特的便拆式结构使泵在正常的使用维护中,如除水垢、检查石墨轴承的磨损度时,只需拆开电机壳与电机下端上的连接螺丝,在电机壳的顶出螺丝孔内,顶出电机与定子组件部分,因此维护与定期检查极为方便。
15、全保型电气控制箱:该项为选配件,配合电机内预埋的热保护器、缺水探头、漏水探头、可起到屏蔽电机的全方位保护。一、过热保护,电机温度超过设定值时会自动停止电机;二、缺水保护,当电机内循环水缺水时不能起动电机,在运行时内部如果缺水就会停止电机,有水时又会自动开启电机;三、漏水保护,当有水漏进电机内时就会立即断电停止电机;四、漏电保护,当出现漏电情况时就会立即断电停止电机。

PBG屏蔽泵主要用途

1、PBG、PBGD型屏蔽泵供输送清水及物理化学性质类似于清水的其它液体之用,使用介质温度-30℃—+90℃。特别适用于工业和城市给排水,消防增压,高层建筑增压送水,园林喷灌,远距离输送,暖通制冷循环,浴室等冷暖水循环增压及设备配套。
2、PBGR热水型屏蔽泵供输送介质温度较高场合,适用介质温度-30℃—+160℃。主要适用于能源、冶金、化工、纺织、造纸及宾馆、饭店、浴室等部门。
3、PBGH防腐型屏蔽泵供输送不含固体颗粒,适用于石化、化工、冶金、电力、造纸、食品、制药、科研院校和合成纤维等部门。
4、PBGN逆循环型屏蔽泵,供输送也液化气、易气化的介质。

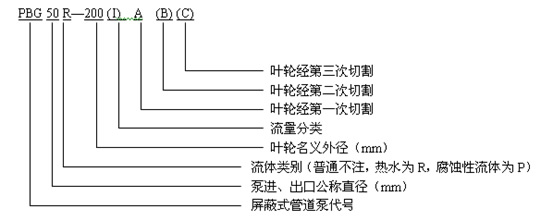

PBG屏蔽泵型号意义

PBG屏蔽泵 型号意义
PBG屏蔽泵 型号意义

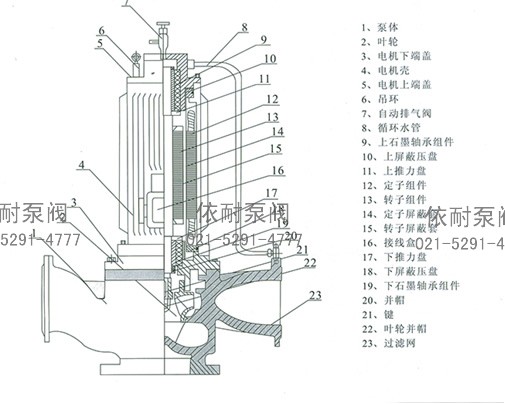

PBG屏蔽泵结构说明

PBG屏蔽泵 结构说明
PBG屏蔽泵 结构说明

PBG型屏蔽泵的结构见图。该泵又称电泵为机泵一体结构,整机主要有泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心式,进出口在同一水平轴线上,进出口径规格相同可直接像阀门一样安装在管路的任何部位上,安装在管路的任何部位上,安装极为方便,占地面积省。泵通过联接体与电机成一体,轴承采用进口石墨浸渍树脂复合轴承,电机定转子各有屏蔽套进行封闭隔离。轴承采用泵送液体本身作为润滑剂及冷却液,具有设计合理、运行可靠的特点。泵设有底座,可直接安装在地基上,也可带联接板加装隔振器或隔振垫安装。
泵的顶部设有自动排气阀,能起自动排除空气,但不会漏出介质功能。泵的出水口与电机的上盖板上连接着循环管,泵启动后在输送介质的同时也能将一部分介质经循环管进入电机部分,然后流回进水口,起冷却电机及润滑轴承的功能。独特的便拆式结构使泵在正常的使用维护中,如除水垢、检查石墨轴承的磨损度时,只需拆开电机壳与电机下端盖上的连接螺丝,在电机壳的顶出螺丝孔内,顶出电机与定子组件部分,因此维护与定期检查极为方便。详见后面安装方式图示。

PBG屏蔽泵材质(材质设计也可按用户需求,特殊配置)

序号 零件名称 冷热水 腐蚀性流体
1 泵体 Ht200,Zg25 1Cr18Ni9Ti
2 上端盖 3Cr13,Ht200,Zg25 1Cr18Ni9Ti
3 叶轮 Ht200,Zg25 1Cr18Ni9Ti
4 下端盖 3Cr13,Ht200,Zg25 1Cr18Ni9Ti
5 电机壳体 Ht200,Zg25 1Cr18Ni9Ti
6 屏蔽套、屏蔽压盘 0Cr17Ni4Mo2 0Cr19Ni11
7 轴承 石墨浸渍呋喃树脂 石墨浸渍呋喃树脂
8 轴套、推力盘 1Cr18Ni9Ti+镍基合金 1Cr18Ni9Ti,0Cr17rNi14m等+镍基合金,司太立合铸等
9 其他接液部 Ht200,0Cr17Ni4Mo2 1Cr18Ni9Ti
10 非接液部 Ht200,20 Ht200,20

PBG屏蔽泵性能参数表I

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
40-100 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 48 54 53 1450 0.55 3.5 32
40-100A 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 52 1450 0.37 3.5 32
40-125 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 41 46 43 1450 1.1   34
40-125A 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 40 45 41 1450 0.75 3.5 33
40-160 4.4 6.3 8.3 1.22 1.75 2.31 33 32 30 35 40 40 2900 2.2 3.5 47
40-160A 4.1 5.9 7.8 1.14 1.64 2.17 29 28 26.3 34 39 39 2900 1.5 3.5 43
40-160B 3.7 5.5 7.0 1.06 1.53 2.0 25.5 24 22.5 34 38 37 2900 1.1 3.5 38
40-200 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 26 33 32 2900 4.0 3.5 74
40-200A 4.1 5.9 7.8 1.14 1.64 2.17 45 44 42 26 31 30 2900 3.0 3.5 62
40-200B 3.7 5.3 7.0 1.05 1.47 1.94 38 36 34.5 29 2900 2.2 3.5 52
40-250 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 24 28 28 2900 7.5 3.5 105
40-250A 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 24 28 27 2900 5.5 3.5 98
40-250B 3.8 5.5 7.2 1.06 1.53 1.94 61.5 60 56 23 27 26 2900 4.0 3.5 77
40-100(Ⅰ) 8.8 12.5 16.3 2.44 3.47 4.53 13.2 12.5 11.3 55 62 60 1450 1.1 3.5 34
40-100(Ⅰ)A 8 11 14.5 2.22 3.05 4.03 10.6 10 9 60 1450 0.75 3.5 32
40-125(Ⅰ) 8.8 12.5 16.3 2.44 3.47 4.53 21.2 20 17.8 49 58 57 1450 1.5 3.5 38
40-125(Ⅰ)A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 1450 1.1 3.5 33
40-160(Ⅰ) 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3.0 3.5 56
40-160(Ⅰ)A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 3.5 47
40-160(Ⅰ)B 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 2900 1.5 3.5 43
40-200(Ⅰ) 8.8 12.5 16.3 2.44 3.47 4.53 51.2 50 48 38 46 46 2900 5.5 3.5 85
40-200(Ⅰ)A 8.3 11.7 15.3 2.31 3.25 4.25 45 44 42 37 45 45 2900 4.0 3.5 75
40-200(Ⅰ)B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 2900 3.0 3.5 63
40-250(Ⅰ) 8.8 12.5 16.3 2.44 3.47 4.53 81.2 80 77.5 31 38 40 2900 11 3.5 145

PBG屏蔽泵性能参数表II

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
40-250(Ⅰ)A 8.2 11.6 15.2 2.28 3.22 4.22 71 70 68 38 2900 7.5 3.5 95
40-250(Ⅰ)B 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 37 2900 7.5 3.5 94
40-250(Ⅰ)C 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 36 2900 5.5 3.5 88
50-100 8.8 12.5 16.3 2.44 3.47 4.53 13.6 12.5 11.3 55 62 60 1450 1.1 3.5 36
50-100A 8 11 14.5 2.22 3.05 4.03 11 10 9 60 1450 0.75 3.5 35
50-125 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 49 58 57 1450 1.5 3.5 43
50-125A 8 11 14.5 2.22 3.06 4.03 17 16 14 57 1450 1.1 3.5 38
50-160 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3.0 3.5 59
50-160A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 3.5 51
50-160B 7.3 10.4 13.5 2.03 2.89 3.75 23 22 20.5 50 2900 1.5 3.5 47
50-200 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 38 46 46 2900 5.5 3.5 101
50-200A 8.3 11.7 15.3 2.31 3.25 4.25 45.8 44 42 37 45 45 2900 4.0 3.5 80
50-200B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 2900 3.0 3.5 68
50-250 8.8 12.5 16.3 2.44 3.47 4.53 82 80 77.5 29 38 40 2900 11 3.5 160
50-250A 8.2 11.6 15.2 2.28 3.22 4.22 71.5 70 68 38 2900 7.5 3.5 115
50-250B 7.6 10.8 14 2.11 3.0 3.89 51.4 60 58 37 2900 7.5 3.5 114
50-250C 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 36 2900 5.5 3.5 108
50-100(Ⅰ) 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 1450 1.5 3.8 41
50-100(Ⅰ)A 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 1450 1.1 3.8 36
50-125(Ⅰ) 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 67 1450 3.0 3.8 56
50-125(Ⅰ)A 15.6 22.3 29 4.33 6.49 8.1 17 16 13.6 58 66 65 1450 2.2 3.8 48
50-160(Ⅰ) 17.5 25 32.5 4.86 6.94 9.03 34.4 32 27.5 54 63 60 1450 4.0 3.8 72
50-160(Ⅰ)A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 1450 4.0 3.8 71
50-160(Ⅰ)B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 58 1450 3.0 3.8 59
50-200(Ⅰ) 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 3.8 108

PBG屏蔽泵的性能参数表III

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
50-200(Ⅰ)A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 3.8 107
50-200(Ⅰ)B 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 2900 5.5 3.8 100
50-250(Ⅰ) 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15.0 3.8 175
50-250(Ⅰ)A 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11.0 3.8 165
50-250(Ⅰ)B 15 21.6 28 4.17 6.0 7.78 61 60 57.4 38 48 54 2900 11.0 3.8 165
50-315(Ⅰ) 17.5 25 32.5 4.86 6.94 9.03 128 125 122 30 40 44 2900 30.0 3.8 310
50-315(Ⅰ)A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 30 40 44 2900 22.0 3.8 245
50-315(Ⅰ)B 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 3.8 215
50-315(Ⅰ)C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 2900 15.0 3.8 195
65-100 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 1450 1.5 3.8 46
65-100A 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 1450 1.1 3.8 41
65-125 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 67 1450 3.0 3.8 58
65-125A 15.6 22.3 29 4.33 6.19 8.1 17 16 14.4 58 66 65 1450 2.2 3.8 49
65-160 17.5 25 32.5 4.86 6.94 9.03 34.4 32 27.5 54 63 60 1450 4.0 3.8 75
65-160A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 1450 4.0 3.8 75
65-160B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 58 1450 3.0 3.8 63
65-200 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 3.8 107
65-200A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 3.8 107
65-200B 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 2900 5.5 3.8 100
65-250 17.5 235 32.5 486 6.94 9.03 82 80 76.5 39 50 52 2900 15.0 3.8 180
65-250A 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11.0 3.8 170
65-250B 15 21.6 28 4.17 6.0 7.78 61 60 57.4 38 49 54 2900 11.0 3.8 170
65-315 17.5 25 32.5 4.86 6.94 9.03 127 125 122 32 40 44 2900 30.0 3.8 320
65-315A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 32 40 44 2900 22.0 3.8 255
65-315B 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 3.8 225

PBG屏蔽泵性能参数表IV

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
65-315C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 2900 15.0 3.8 205
65-100(Ⅰ) 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 1450 3.0 4.2 63
65-100(Ⅰ)A 31.3 44.7 58 8.7 12.5 16.1 11 10 8 66 72 69 1450 2.2 4.2 53
65-125(Ⅰ) 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 1450 5.5 4.2 99
65-125(Ⅰ)A 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 66 71 69 1450 4.0 4.2 78
65-160(Ⅰ) 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 1450 7.5 4.2 103
65-160(Ⅰ)A 32.7 46.7 61 9.1 13.0 16.9 30.6 28 24 62 70 69 1450 7.5 4.2 103
65-160(Ⅰ)B 30.3 43.3 56.3 8.4 12.0 15.6 26 24 21 69 1450 5.5 4.2 97
65-200(Ⅰ) 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68 2900 15.0 4.2 176
65-200(Ⅰ)A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 57 2900 11.0 4.2 166
65-200(Ⅰ)B 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 65 2900 7.5 4.2 114
65-250(Ⅰ) 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22.0 4.2 235
65-250(Ⅰ)A 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 4.2 205
65-250(Ⅰ)B 30 43.3 56 8.3 12.0 15.0 62 60 54 58 2900 15.0 4.2 180
65-315(Ⅰ) 35 50 65 9.72 13.9 18.1 128 125 121 44 54 57 2900 37.0 4.2 350
65-315(Ⅰ)A 32.5 46.5 60.5 9.0 12.9 16.8 112.6 110 106.4 43 54 57 2900 30.0 4.2 355
65-315(Ⅰ)B 31 44.5 58 8.6 12.4 16.1 102.5 100 98 53 2900 30.0 4.2 335
65-315(Ⅰ)C 29 41 53.6 8.1 11.4 14.9 87 85 83 51 2900 22.0 4.2 270
80-100 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 1450 3.0 4.2 63
80-100A 31.3 44.7 58 8.7 12.4 16.1 11 10 8 66 72 69 1450 2.2 4.2 54
80-125 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 1450 5.5 4.2 99
80-125A 31.3 45 58 8.7 12.4 16.4 17.5 16 13.6 66 71 69 1450 4.0 4.2 79
80-160 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 1450 7.5 4.2 105
80-160A 32.7 46.7 61 9.1 13.0 165.9 30.6 28 24 62 70 69 1450 7.5 4.2 105
80-160B 30.3 43.3 56.3 8.4 12.0 15.6 26 24 21 69 1450 5.5 4.2 98

PBG屏蔽泵性能参数表V

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
80-200 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68 2900 15.0 4.2 175
80-200A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67 2900 11.0 4.2 165
80-200B 50.5 43.5 56.6 8.5 12.1 15.7 40.5 38 33.4 65 2900 7.5 4.2 115
80-250 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22.0 4.2 240
80-250A 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 4.2 210
80-250B 30 43.3 56 8.3 12.0 15.6 62 60 54 58 2900 15.0 4.2 185
80-315 35 50 65 9.72 13.9 18.1 128 125 122 43 54 57 2900 37.0 4.2 355
80-315A 32.5 46.5 60.5 9.0 12.9 16.8 112.6 110 107.4 43 54 57 2900 30.0 4.2 340
80-315B 31 44.5 58 8.6 12.4 16.1 102.5 100 98 53 2900 30.0 4.2 340
80-315C 29 41 53.6 8.1 11.4 14.9 98 85 83 51 2900 22.0 4.2 275
80-100(Ⅰ) 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 1450 5.5 5.5 108
80-100(Ⅰ)A 62.6 89 116 17.4 24.7 32.2 11 10 8.8 64 74 74 1450 4.0 5.5 87
80-125(Ⅰ) 70 100 130 19.4 27.8 36.1 23.5 20 14 70 76 65 1450 11.0 4.2 163
80-125(Ⅰ)A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 63 1450 7.5 4.2 113
80-160(Ⅰ) 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 1450 15.0 4.2 184
80-160(Ⅰ)A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 1450 11.0 5.5 174
80-160(Ⅰ)B 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 72 1450 11.0 5.5 174
80-200(Ⅰ) 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 1450 22.0 5.5 251
80-200(Ⅰ)A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 64 73 72 1450 18.5 5.5 220
80-200(Ⅰ)B 61 87 112 16.9 24.2 31.4 41 38 32 71 1450 15.0 5.5 198
100-100 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 1450 5.5 5.5 113
100-100A 62.6 89 116 17.4 24.7 32.2 11 10 8.8 64 74 74 1450 4.0 5.5 91
100-125 70 100 130 19.4 27.8 36.4 23.5 20 14 70 76 65 1450 11.0 5.5 169
100-125A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 63 1450 7.5 5.5 118
100-160 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 1450 15.0 5.5 191

PBG屏蔽泵性能参数表VI

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
100-160A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 1450 11.0 5.5 181
100-160B 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 72 1450 11.0 5.5 181
100-200 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 1450 22.0 5.5 245
100-200A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 64 73 72 1450 18.5 5.5 215
100-200B 61 87 113 16.9 24.2 31.4 41 38 32 71 1450 15.0 5.5 193
125-100 96 160 192 26.7 44.4 53.3 13 12.5 12 82 1450 11.0 5.5 180
125-100A 86 143 172 23.9 39.7 47.8 10.4 10 9.6 77 1450 7.5 5.5 125
125-125 96 160 192 26.7 44.4 53.3 22.6 20 17 80 1450 15.0 5.5 220
125-125A 86 143 172 23.9 39.7 47.8 18 16 13.6 77 1450 11.0 5.5 210
125-160 96 160 192 26.7 44.4 53.3 36 32 28 78 1450 22.0 5.5 265
125-160A 90 150 180 25 41.7 50 31.5 28 24.5 76 1450 18.5 5.5 230
125-160B 83 138 166 21.7 38.3 46.1 27 24 21 73 1450 15.0 5.5 215
125-200 96 160 192 26.7 44.4 53.3 55 50 46 77 1450 37.0 5.5 395
125-200A 90 150 180 25 41.7 50 48.5 44 40.4 76 1450 30.0 5.5 380
125-200B 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 75 1450 22.0 5.5 320
150-200 140 200 260 38.9 55.6 72.2 13.8 12.5 10.5 68 78 78 1450 15.0 5.0 265
150-200A 125 179 232.5 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11.0 5.0 244
150-250 140 200 260 38.9 55.6 72.2 21.8 20 17 73 79 77 1450 18.5 5.0 300
150-250A 129 184.4 240 35.8 51.0 66.7 18.5 17 14.4 72 78 76 1450 15.0 5.0 262
150-250B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 1450 11.0 5.0 241
150-315 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 73 1450 30.0 5.5 410
150-315A 131 187 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22.0 5.5 335
150-315B 121 173 225 33.6 48.1 62.5 25 24 21 76 1450 18.5 5.5 315
150-400 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45.0 5.5 490
150-400A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37.0 5.5 454

PBG屏蔽泵性能参数表VII

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
150-400B 122 174 226.5 33.9 48.3 62.9 40 38 33 73 1450 30.0 5.5 435
150-400C 112 160 208 31.1 44.4 57.8 34 32 28 71 1450 22.0 5.5 365
200-200 140 200 260 38.9 55.6 72.2 13.8 12.5 10.6 68 78 78 1450 15.0 5.0 265
200-200A 125 179 232.5 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11.0 5.0 244
200-250 140 200 260 38.9 55.6 72.2 21.8 20 17 73 79 77 1450 18.5 5.0 305
200-250A 129 184.4 240 35.8 51.2 66.7 18.5 17 14.4 72 78 76 1450 15.0 5.0 267
200-250B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 1450 11.0 5.0 246
200-315 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 78 1450 30.0 5.5 417
200-315A 131 187 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22.0 5.5 342
200-315B 121 173 225 33.6 48.1 62.5 25 24 21 76 1450 18.5 5.5 322
200-400 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45.0 5.5 498
200-400A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37.0 5.5 462
200-400B 122 174 226.5 33.9 48.3 62.9 40 38 33 73 1450 30.0 5.5 443
200-400C 112 160 208 31.3 44.4 57.8 34 32 28 71 1450 22.0 5.5 373
200-200(Ⅰ) 208 400 520 77.8 111.1 144 13.4 12.5 10.5 70 80 79 1450 22.0 5.5 382
200-200(Ⅰ)A 250 358 465 69.4 99.4 129.2 10.7 10 8.5 68 78 77 1450 18.5 5.5 364
200-250(Ⅰ) 280 400 520 77.8 111.1 144 22.2 20 14 75 80 72 1450 30.0 5.5 475
200-250(Ⅰ)A 250 358 465 69.4 99.4 129.2 18 16 11.2 73 78 70 1450 22.0 5.5 405
200-250(Ⅰ)B 226 322 419 62.8 89.4 116.4 14.4 13 7.3 70 75 67 1450 18.5 5.5 387
200-315(Ⅰ) 280 400 520 77.8 111.4 144 36 32 26 73 80 75 1450 55.0 5.5 675
200-315(Ⅰ)A 262 374 486 72.8 103.9 135 31.5 28 23 72 79 74 1450 45.0 5.5 560
200-315(Ⅰ)B 242 346 450 242 346 450 27 247 19.5 78 1450 37.0 5.5 535
200-400(Ⅰ) 280 400 520 280 400 520 54.5 50 39 75 81 77 1450 75.0 5.5 830
200-400(Ⅰ)A 262 374 486 262 374 486 48 44 34 80 1450 75.0 5.5 830
200-400(Ⅰ)B 242 346 450 242 346 450 41.4 30 29.6 78 1450 55.0 5.5 685

PBG屏蔽泵性能参数表IIX

型号 流量Q 扬程 m 效率 % 转速 r/min 电机功率 KW 必需汽蚀余量 M 重量㎏
m3/h l/s
200-400(Ⅰ)C 224 320 416 224 320 416 34.9 32 25 76 1450 45.0 5.5 580
300-235 480 720 900 480 720 900 20 18 15.5 77 81 74 970 55.0 6.0 1120
300-235A 438 657 821 438 547 821 16.5 15 13 75 79 72 970 45.0 6.0 1030
300-235B 400 600 750 400 600 750 14 12.5 11 73 77 70 970 37.0 6.0 890
300-300 480 720 900 480 720 900 31 28 25 77 81 77 970 75.0 6.0 1350
300-300A 444 666 833 444 666 833 26.5 24 21.5 76 80 76 970 75.0 6.0 1350
300-300B 415 623 779 415 623 779 23 21 18.2 79 970 55.0 6.0 1170
300-380 480 720 900 133.3 200 250 48 44 34 84 970 132.0 6.0 1900
300-380A 444 666 833 12.3 185 231.1 41.4 38 30 80 970 110.0 6.0 1700
300-380B 409 614 767 113.6 170.6 213.4 35 32 25 780 970 90.0 6.0 1530
300-235(Ⅰ) 718 1080 1345 199.4 300 373.6 44.6 40 34.6 82 970 160.0 6.0 1680
300-235(Ⅰ)A 642 965 1203 178.3 268.1 334.2 35.7 32 27.7 80 970 132.0 6.0 1440

说明:
1、 切割型:即A型、B型、C型,其安装尺寸L、A、C2×B2及进出口法兰尺寸均同等于基本型。
2、 外形尺寸H、B将根据配用电机功率变化有所变化。
3、 个别规格实际尺寸有可能会有所变动。

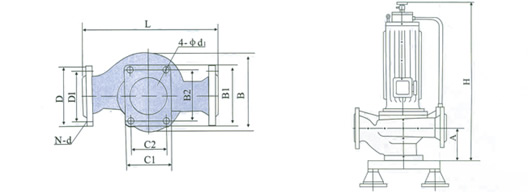

PBG屏蔽泵外形及安装尺寸表 I

PBG屏蔽泵 外形及安装尺寸表 I
PBG屏蔽泵 外形及安装尺寸表 I

注:
1、切割型:即A型、B型、C型,其安装尺寸L、A、C2×B2及进出口法兰尺寸与基本型一致。
2、外形尺寸H,将根据配用电机功率有所变化。
3、随着本公司技术的进步,个别规格尺寸有可能会有所变动,本公司保留修改的权利,如有变动,怒不另行通知。

序号 型号 外形尺寸 安装尺寸 安装尺寸
L B C1×B1 A C2×B2 4-d1 D D1 N-d
1 PBG20-110 260 230 80×110 55 50×80 4-ф12 G3/4 / /
2 PBG20-160 300 230 90×130 65 60×100 4-ф14 G3/4 / /
3 PBG25-110 260 230 80×110 60 50×80 4-ф14 ф115 ф85 4-ф14
4 PBG25-125 260 230 80×110 75 50×80 4-ф14 ф115 ф85 4-ф14
5 PBG25-160 300 270 90×130 65 60×100 4-ф14 ф115 ф85 4-ф14
6 PBG32-125 260 230 90×130 72 60×100 4-ф14 ф140 ф100 4-ф18
7 PBG40-100 260 230 100×150 85 70×120 4-ф14 ф150 ф110 4-ф18
8 PBG40-125 280 230 100×150 85 70×120 4-ф14 ф150 ф110 4-ф18
9 PBG40-160 320 270 100×150 90 70×120 4-ф14 ф150 ф110 4-ф18
10 PBG40-200 340 330 120×170 95 80×130 4-ф14 ф150 ф110 4-ф18
11 PBG40-250 400 405 120×170 95 80×130 4-ф14 ф150 ф110 4-ф18
12 PBG40-100(I) 300 230 120×170 90 80×130 4-ф14 ф150 ф110 4-ф18
13 PBG40-125(I) 300 240 120×170 90 80×130 4-ф14 ф150 ф110 4-ф18
14 PBG40-160(I) 340 300 120×170 95 80×130 4-ф14 ф150 ф110 4-ф18
15 PBG40-200(I) 360 350 120×170 95 80×130 4-ф14 ф150 ф110 4-ф18
16 PBG40-250(I) 440 430 140×200 105 100×160 4-ф18 ф150 ф110 4-ф18
17 PBG50-100 290 230 100×150 95 70×120 4-ф14 ф165 ф125 4-ф18
18 PBG50-125 300 240 100×150 95 70×120 4-ф14 ф165 ф125 4-ф18
19 PBG50-160 320 300 120×170 100 80×130 4-ф14 ф165 ф125 4-ф18
20 PBG50-200 360 350 120×170 100 80×130 4-ф14 ф165 ф125 4-ф18
21 PBG50-250 440 430 140×200 105 100×160 4-ф18 ф165 ф125 4-ф18

PBG屏蔽泵外形及安装尺寸表 II

序号 型号 外形尺寸 安装尺寸 安装尺寸
L B C1×B1 A C2×B2 4-d1 D D1 N-d
22 PBG50-100(I) 320 235 140×200 105 100×160 4-ф18 ф165 ф125 4-ф18
23 PBG50-125(I) 340 280 140×200 95 100×160 4-ф18 ф165 ф125 4-ф18
24 PBG50-160(I) 360 305 140×200 100 100×160 4-ф18 ф165 ф125 4-ф18
25 PBG50-200(I) 380 350 140×200 105 100×160 4-ф18 ф165 ф125 4-ф18
26 PBG50-250(I) 480 435 160×220 110 120×180 4-ф18 ф165 ф125 4-ф18
27 PBG50-315(I) 550 510 190×280 110 150×240 4-ф18 ф165 ф125 4-ф18
28 PBG65-100 320 235 140×200 105 100×160 4-ф18 ф185 ф145 4-ф18
29 PBG65-125 340 280 140×200 100 100×160 4-ф18 ф185 ф145 4-ф18
30 PBG65-160 360 305 140×200 100 100×160 4-ф18 ф185 ф145 4-ф18
31 PBG65-200 380 350 140×200 105 100×160 4-ф18 ф185 ф145 4-ф18
32 PBG65-250 480 435 160×220 110 120×180 4-ф18 ф185 ф145 4-ф18
33 PBG65-315 550 510 190×280 110 150×240 4-ф18 ф185 ф145 4-ф18
34 PBG65-100(I) 400 285 140×200 120 100×160 4-ф18 ф185 ф145 4-ф18
35 PBG65-125(I) 400 360 140×200 120 100×160 4-ф18 ф185 ф145 4-ф18
36 PBG65-160(I) 400 360 140×200 125 100×160 4-ф18 ф185 ф145 4-ф18
37 PBG65-200(I) 450 430 140×200 125 100×160 4-ф18 ф185 ф145 4-ф18
38 PBG65-250(I) 480 465 160×220 130 120×180 4-ф18 ф185 ф145 4-ф18
39 PBG65-315(I) 550 530 190×280 130 150×240 4-ф18 ф185 ф145 4-ф18
40 PBG80-100 400 285 140×200 120 100×160 4-ф18 ф200 ф160 8-ф18
40 PBG80-125 400 360 140×200 120 100×160 4-ф18 ф200 ф160 8-ф18
42 PBG80-160 400 360 140×200 125 100×160 4-ф18 ф200 ф160 8-ф18
43 PBG80-200 430 430 140×200 125 100×160 4-ф18 ф200 ф160 8-ф18
44 PBG80-250 480 465 160×220 130 120×180 4-ф18 ф200 ф160 8-ф18
45 PBG80-315 580 530 190×280 130 150×240 4-ф18 ф200 ф160 8-ф18
46 PBG80-100(I) 460 360 160×220 140 120×180 4-ф18 ф200 ф160 8-ф18
47 PBG80-125(I) 450 430 160×220 140 120×180 4-ф18 ф200 ф160 8-ф18
48 PBG80-160(I) 500 430 160×220 160 120×180 4-ф18 ф200 ф160 8-ф18
49 PBG80-200(I) 480 475 160×220 135 120×180 4-ф18 ф200 ф160 8-ф18
50 PBG80-250(I) 550 520 190×280 155 150×240 4-ф22 ф200 ф160 8-ф18

PBG屏蔽泵外形及安装尺寸表 III

序号 型号 外形尺寸 安装尺寸 安装尺寸
L B C1×B1 A C2×B2 4-d1 D D1 N-d
51 PBG100-100 460 360 160×220 140 120×180 4-ф18 ф220 ф180 8-ф18
52 PBG100-125 440 430 160×220 140 120×180 4-ф18 ф220 ф180 8-ф18
53 PBG100-160 500 430 160×220 160 120×180 4-ф18 ф220 ф180 8-ф18
54 PBG100-200 480 475 160×220 140 120×180 4-ф18 ф220 ф180 8-ф18
55 PBG100-250 550 520 160×220 155 120×180 4-ф22 ф220 ф180 8-ф18
56 PBG100-100(I) 460 415 160×220 140 120×180 4-ф18 ф220 ф180 8-ф18
57 PBG100-125(I) 500 300 160×220 160 120×180 4-ф18 ф220 ф180 8-ф18
58 PBG100-160(I) 480 330 160×220 170 120×180 4-ф18 ф220 ф180 8-ф18
59 PBG100-200(I) 560 365 160×220 165 120×180 4-ф18 ф220 ф180 8-ф18
60 PBG125-100 520 430 160×200 165 120×180 4-ф18 ф250 ф210 8-ф18
61 PBG125-125 520 430 160×220 170 120×180 4-ф18 ф250 ф210 8-ф18
62 PBG125-160 520 460 190×280 175 150×240 4-ф18 ф250 ф210 8-ф18
63 PBG125-200 680 510 200×260 175 160×220 4-ф18 ф250 ф210 8-ф18
64 PBG150-125 520 430 160×220 170 120×180 4-ф18 ф250 ф210 8-ф18
65 PBG150-160 520 430 190×280 175 150×240 4-ф18 ф250 ф210 8-ф18

PBG屏蔽泵外形及安装尺寸表 IV

66 PBGD65-200 520 390 190×280 110 150×240 4-ф18 ф165 ф125 4-ф18
67 PBGD65-250 480 335 160×220 110 120×180 4-ф18 ф185 ф145 4-ф18
68 PBGD65-315 550 410 190×280 110 150×240 4-ф18 ф185 ф145 4-ф18
69 PBGD80-200 430 330 140×200 125 100×160 4-ф18 ф200 ф160 8-ф18
70 PBGD80-250 480 365 160×220 130 120×180 4-ф18 ф200 ф160 8-ф18
71 PBGD80-315 580 430 190×280 130 150×240 4-ф18 ф200 ф160 8-ф18
72 PBGD80-400 720 580 260×320 165 210×260 4-ф18 ф200 ф160 8-ф18
73 PBGD100-200 480 375 160×220 140 120×180 4-ф18 ф220 ф180 8-ф18
74 PBGD100-250 550 420 160×220 155 120×180 4-ф22 ф220 ф180 8-ф18
75 PBGD100-315 630 520 250×300 165 210×260 4-ф22 ф220 ф180 8-ф18
76 PBGD100-400 720 580 260×320 165 210×260 4-ф22 ф220 ф180 8-ф18
77 PBGD125-200 680 410 200×260 175 160×220 4-ф18 ф250 ф210 8-ф18
78 PBGD125-250 680 560 200×260 170 160×220 4-ф22 ф250 ф210 8-ф18

PBG屏蔽泵安装说明

1、 安装前应检查机组紧固件有无松动现象,泵体流道内有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
2、 安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和使用寿命。
3、 为了不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装比吸入管截面积大3~4倍的过滤器。
4、 如泵用于输送热水液体时,为了不使泵承受管路的热变形,泵可以不固定底脚螺栓,当管路系统在热胀冷缩时,使泵与管路同时移动。
5、 为了维修方便和使用安全,在泵的进出口管路应各装上一直调节阀及在泵进出口附近各安装一只压力表,以保证泵在额定范围内运行,确保泵的正常运行和使用寿命。

PBG屏蔽泵的维护与保养

(一)起动前的准备及检查:
1、检查屏蔽电机和起动设备的接地设置是否良好和完整,接线是否正确,接触是否可靠。
2、对新安装和长期停用的屏蔽电机,使用前应检查电机定子绕组对地的绝缘电阻。
3、管路中必须充满输送液体,否则将影响电机的使用寿命。
(二)运行中的维护保养:
1、定时记录电源电压的变化和电压的不平衡度。电源电压过高或过低,三相电压的不平衡造成电流的不平衡,都可能引起电机的过热或其它不正常现象。
2、定时记录电泵的负载电流和不平衡度。电泵发生故障时大多数会反映到定子绕组的电流的剧增,使电机过热。
3、定时记录管路中的输液温度,以确保实际的输液温度低于或等于铭牌上所规定的输液温度,避免电泵长期处于超温状态下运行,而降低电机的使用寿命。
4、定时记录电泵进、出口端上的压力表数值,进口处压力表的数值不得小于零,出口处的压力表数与进口处压力表数的差值,必须符合铭牌上规定的压力值。
5、电泵在每一次使用前要排气一次,在长期运行时,必须每星期排一次气。因泵经长时间运行,水分子在电泵内被高速搅拌和撞击,同时被输送的介质带有一定的温度,故液体将产生气化现象,以致石墨轴承处于脱水运行状态下,即干摩擦。容易损坏轴承,降低轴承使用寿命。
6、注意电泵的气味,振动和噪声。电机的绕组因温度过高就会发出绝缘的焦味。一般的机械故障会反映为振动和噪声。因此发现异常因立即停电检查。
7、定时检查电泵循环液通路,过滤装置是否有阻塞现象。
8、定期维修测量石墨轴承和轴套之间的间隙,以确保定子屏蔽套与转子屏蔽套之间间隙均匀,运转可靠。一般情况以下表为限,如超过表中的规定就应修复或更换。

订购注意事项:

PBG型屏蔽式管道离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐PBG型屏蔽式管道离心泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

Search
联系上海依耐泵阀有限公司
收缩
  • 电话咨询

  • 总机:021-52914777
