SLG水冷型低噪音泵

SLG水冷型低噪音泵系采用IS(ISG)泵的性能参数,结合立式泵的优点,对ISG型泵电机部件进行改进设计制造的新一代立式低噪音离心泵,性能符合国家GB/T53058-93标准。是替代IS(及IH、IR型)、DL、ISG、小型双吸泵等常规泵的新型产品。 根据流体介质及使用温度、使用环境的不同,设计制造成同参数的SLGH型水冷低噪音化工泵,SLGH型水冷低噪音热水泵,SLGY型水冷低噪音油泵。

SLG水冷型低噪音泵
SLG水冷型低噪音泵

SLG水冷型低噪音泵产品特点

1、 电机由泵自循环水冷却,代替风扇冷却,冷却效果好、噪音低、延长电机寿命。
2、 占地面积大幅度减小,节约基建投资约30~60%。
3、 电机与泵同轴,简化了中间联接结构,且叶轮具有良好的动静平衡性,因此运行平稳可靠、振动小、噪音低。
4、 安装方便。进出口法兰相同,且在同一条水平线上。
5、 无泄漏。采用耐腐蚀机械密封,无填料密封严重的渗漏问题,确保运行场地干净整洁。机械密封使用寿命达10000小时以上。
6、 适用性广。流量范围从1.5~2650m3/h,扬程从7.5~150M,口径从40~500mm,分常规流量型、扩流型;基本型、切割型共240种规格。

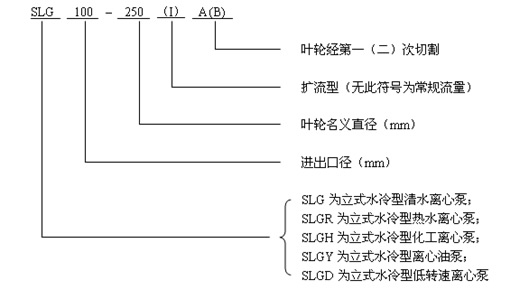

型号意义

型号意义
型号意义

SLG水冷型低噪音泵工作条件

1、泵口径在150mm以下(包括150mm)系统最高工作压力为1.6AMPa;泵口径在150mm以上系统最高工作压力为1.3Mpa。即泵出口压力=(泵入口压力+泵扬程)≤系统压力。当系统工作压力大于1.6AMPa时,在订货时敬请特别提出,以便制造时使用铸钢(不锈钢)。
2、 清水型泵工作介质为温度不超过80℃的清水或物理化学性质类似清水的其它液体。
3、 环境温度不超过40℃,相对湿度不超过95%。

性能参数范围

进出口直径:DN=40~500mm
流量(额定点):1.5~2650m3/h
扬程(额定点):7.5~150M

主要零件材质

零件名称 可供旋选择的材料(可另选)
45、40Cr、2Cr13、1Cr18Ni、1Cr18Ni9Ti
泵体 泵盖 HT200、QT500、ZG230-450、ZG1Cr18Ni9Ti
叶轮 HT200、QT500、ZG230-450、ZG1Cr18Ni9Ti

SLG水冷型低噪音泵主要用途

1、 SLG(清水型)供输送清水或物理化学性质类似清水的其它液体之用。介质温度80℃以下。适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离输水等。
2、 SLGR热水型供输送温度不超过120℃的清水之用。适用于车格式及企事业单位的供热系统的供暖及热水增压、循环、输送等生产工艺供热系统,如电站、热电站、余热利用、冶金、化工、纺织、造纸等行业和工业锅炉。
3、 SLGH化工型供输送温度-20~120℃的不含固体颗粒具有腐蚀性、粘度类似于水的液体之用。适用于轻纺、石油、化工个、冶金、电力、造纸、食品、制药等行业。
4、 SLGY型防爆油泵适用于石油、化工、轻纺、机械等行业输送无腐蚀、易燃、易爆液体。介质温度-20~120℃。

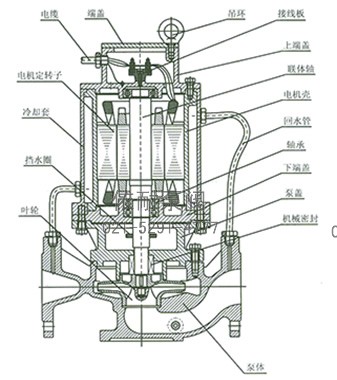

SLG水冷型低噪音泵结构图

SLG水冷型低噪音泵 结构图
SLG水冷型低噪音泵 结构图

机组由水冷电机与泵组成,机泵一体结构,电机与泵同轴。电机采用泵介质进行循环冷却,改变电机用风冷方式,同时由于电机外壳加有冷却套,使电机内部产生的噪音得到有效降低。电机部件主要有定转子部件、冷却套、回水管,上端盖等组成。泵主要由泵体、叶轮、泵盖、机械密封等组成。泵进出口在统一水平轴线上,便于管道连接布置,泵内具有平衡轴向力系统,使泵运行时轴向力降至最低,剩余轴向力由电机内轴承承受。泵设有放气孔、放水孔及底座,便于安装使用。

SLG水冷型低噪音泵性能表 I

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
40-100 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 48 54 53 2900 0.55 2.0 42 50-160(I) 17.5 25 32.5 4.86 6.94 9.03 35 32 30 57 68 67 2900 4.0 2.0 87
40-100A 3.9 5.6 7.4 1.08 1.56 2.06 10.6.10 9 45 52 51 2900 0.37 2.0 41 50-160(I)A 16.4 23.4 30.4 4.56 6.53 8.47 30.7 28 26.3 54 65 66 2900 4.0 2.0 87
40-125 4.4 6.3 8.3 1.22 17.5 2.31 21 20 18 41 47 44 2900 1.1 2.0 44   50-160(I)B 15.2 21.8 28.3 4.22 6.02 7.86 26.3 24 22.5 51 63 62 2900 3.0 2.0 75
40-125A 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 40 45 41 2900 0.75 2.0 43 50-200(I) 17.5 25 32.5 4.86 6.94 9.03 53 50 47 50 60 60 2900 7.5 2.0 123
40-160 4.4 6.3 8.3 1.22 17.5 2.31 33 32 30 37 42 42 2900 2.2 2.0 58 50-200(I)A 16.4 23.4 30.5 4.56 6.0 8.47 46.7 44 41 48 58 59 2900 5.5 2.0 123
40-160A 4.1 5.9 7.8 1.14 1.64 2.17 29 28 26.3 36 41 41 2900 1.5 2.0 55 50-250(I) 17.5 25 32.5 4.86 6.94 9.03 82 81 78 39 54 54 2900 15 2.0 195
40-160B 3.8 5.5 7.2 1.06 1.53 2.0 25.5 24.0 22.5 36 40 40 2900 1.1 2.0 48 50-250(I)A 16.4 23.4 30.5 4.56 6.5 8.47 71.7 70 68 37 53 54 2900 11 2.0 182
40-200 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 28 35 33 2900 4.0 2.0 85 50-250(I)B 15 21.628 4.17 6.0 7.78 61 60 58 37 51 54 2900 11 2.0 182
40-200A 4.1 5.9 7.8 1.14 1.64 2.17 45 44 42 27 32 31 2900 3.0 2.0 72 50-315(I) 17.5 25 32.5 4.86 6.94 9.03 127 125 123 33 43 47 2900 30 2.0 330
40-200B 3.8 5.5 7.2 1.06 1.53 2.0 38 36 34.5 27 31 30 2900 2.2 2.0 62 50-315(I)A 16.6 23.7 31 4.61 6.58 8.6 116 114 112 31 41 45 2900 22 2.0 270
40-250 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 25 30 30 2900 7.5 2.0 116 50-315(I)B 15.7 22.5 29.2 4.36 6.25 8 104.7 103 101 30 40 44 2900 18.5 2.0 220
40-250A 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 24 28 27 2900 5.5 2.0 110 65-100 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.0 55
40-250B 3.8 5.5 7.2 1.06 1.53 2.0 61.5 60 50 23 27 26 2900 4.0 2.0 88 65-100A 15.6 22.3 29 4.3 6.2 8.1 11 10 8.4 65 67 68 2900 1.1 2.0 50
50-100 8.8 12.5 16.3 2.44 3.47 4.53 13.6 12.5 11.3 57 64 61 2900 1.1 2.0 46 65-125 17.5 25 32.5 4.86 6.94 9.03 22 20 18.5 67 72 70 2900 3.0 2.0 70
50-100A 8.0 11.0 14.5 2.22 3.05 4.03 11 10 9 56 62 60 2900 0.75 2.0 46 65-125A 17.6 22.3 29 4.33 6.19 8.1 17.6 16 14.9 58 69 67 2900 2.2 2.0 60
50-125 8.8 12.5 16.3 2.44 3.47 4.53 22 20 18.5 58 64 62 2900 1.5 2.0 55 65-160 17.5 25 32.5 4.86 6.94 9.03 35 32 30 59 70 69 2900 4.0 2.0 90
50-125A 8.0 11.0 14.5 2.22 3.05 4.03 17.6 16 14.9 47 61 60 2900 1.1 2.0 50 65-160A 16.4 23.4 30.4 4.56 6.53 8.44 30.7 28 26.3 57 68 67 2900 4.0 2.0 90
50-160 8.8 12.5 16.3 2.44 3.47 4.53 33.5 32 29.6 46 55 57 2900 3.0 2.0 73   65-160B 15.2 21.8 28.3 4.22 6.60 7.86 26.3 24 22.5 54 65 66 2900 3.0 2.0 76
50-160A 8.0 11.0 14.5 2.22 3.05 4.03 29 28 26 43 53 56 2900 2.2 2.0 65 65-200 17.5 25 32.5 4.86 6.94 9.03 53 50 47 51 63 62 2900 7.5 2.0 123
50-160B 7.3 10.4 13.5 2.08 2.89 3.75 25.8 24 22.3 42 52 54 2900 1.5 2.0 60 65-200A 16.4 23.4 30.5 4.56 6.52 8.47 46.7 44 41 50 60 60 2900 5.5 2.0 123
50-200 8.8 12.5 16.3 2.44 3.47 4.53 52.5 50 48 41 50 53 2900 5.5 2.0 117 65-200B 15 21.6 28 4.17 6.1 7.78 41 38 36 48 58 59 2900 5.5 2.0 113
50-200A 8.0 11.0 14.5 2.22 3.05 4.03 46.1 11 42.1 39 50 51 2900 4.0 2.0 95 65—250 17.5 25 32.5 4.86 6.94 9.03 82 80 78 39 54 54 2900 15 2.0 201
50-200B 7.3 10.4 13.5 2.03 289 3.75 40 38 36.5 39 49 50 2900 3.0 2.0 85 65-250A 16.4 23.4 30.5 4.56 6.5 8.47 71.7 70 68 37 53 54 2900 11 2.0 191
50-250 8.8 12.5 16.3 2.44 3.47 4.53 82 80 78.5 31 40 43 2900 11 2.0 180 65-250B 15 21.6 28 4.17 6.0 7.78 61 60 58 37 51 54 2900 11 2.0 191
50-250A 8.0 11.0 14.5 2.22 3.05 4.03 71.8 70 68.8 29 38 41 2900 7.5 2.0 135 65-315 17.5 25 32.5 4.86 6.94 9.03 127 125 123 33 43 47 2900 30 2.5 345
50-250B 7.3 10.4 13.5 2.03 2.89 3.75 61.5 60 58.9 27.5 37 40 2900 7.5 2.0 135 65-315A 16.6 23.7 31 4.61 6.58 8.6 116 114 112 31 41 45 2900 22 2.5 280
50-100(I) 17.5 25.0 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 50   65-315B 15.7 22.5 29.2 4.36 6.25 8.0 104.7 102 100 30 40 44 2900 18.5 2.5 250
50-100(I)A 15.6 22.3 29.0 4.3 6.2 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 45 65-315C 14.0 20.6 26.8 4.0 5.72 7.44 86 85 83 30 39 42 2900 15 2.5 230
50-125(I) 17.5 25 32.5 4.86 6.94 9.03 22 20 18.5 67 72 70 2900 3.0 2.5 65 65-100(I) 35 50 65 9.72 13.9 18.1 13.8 12.5 10 69 77 73 2900 3.0 2.5 78
50-125(I)A 15.6 22.3 29 4.33 6.19 8.1 17.6 16 14.9 58 69 67 2900 2.2 2.5 58 65-100(I)A 31.3 44.7 58 8.7 12.4 16.1 11 10 8 67 75 71 2900 2.2 2.5 68

SLG水冷型低噪音泵性能表 II

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
65-125(I) 35 50 65 9.72 13.9 18.1 22 20 17 67 78 77 2900 5.5 2.5 115 80-315B 31 44.5 58 8.6 12.4 16.1 105.5 103 101.4 43 54 57 2900 30 2.5 370
65-125(I)A 31.3 45 58 9.1 13 16.9 18.5 16 13.6 64 75 74 2900 4.0 2.5 94 80-315C 29 41 53.6 8.1 11.4 14.9 94 92 90.4 42 52 55 2900 22 2.5 300
65-160(I) 35 50 65 9.72 13.9 18.1 36 32 28 63 75 73 2900 7.5 2.5 119 80-350 35 50 65 9.72 13.9 18.1 157.5 150 142.5 49 55 57 2900 55 2.5 650
65-160(I)A 32.7 46.7 61 9.1 13.0 16.9 31.5 28 24.5 61 73 71 2900 7.5 2.5 119   80-350A 32.5 46.5 60.5 9.0 12.9 16.8 147 138.5 132 48 53 56 2900 45 2.5 514
65-160(I)B 30.3 43.3 56.3 8.4 12.0 15.6 27 24 21.8 60 72 71 2900 5.5 2.5 113 80-350B 31 44.5 58 8.6 12.4 16.1 140 133 125 48 53 54 2900 37 2.5 490
65-200(I) 35 50 65 9.72 13.9 18.1 53 50 47 53 72 73 2900 15 2.5 195 80-100(I) 70 100 130 19.4 27.8 36.1 13.6 12.5 11 68 79 77 2900 5.5 4.5 128
65-200(I)A 32.8 47 61 9.1 13.1 16.9 47 44 40 55 70 71 2900 11 2.5 135 80-100(I)A 62.6 89 116 17.4 21.7 32.2 11 10 9 67 78 76 2900 4.0 4.5 109
65-200(I)B 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 53 68 70 2900 11 2.5 135 80-125(I) 70 100 130 19.4 27.8 36.1 24 20 16.5 69 80 76 2900 11 4.5 191
65-250(I) 35 50 65 9.72 13.1 16.9 83 80 75 54 66 69 2900 22 2.5 265 80-125(I)A 62.6 89 116 17.4 24.7 32.2 19.2 16.4 13.2 67 78 75 2900 7.5 4.5 161
65-250(I)A 32.5 46.7 61 9.0 13.0 16.9 76.3 70 65.7 53 64 67 2900 18.5 2.5 235 80-160(I) 70 100 130 19.4 27.8 36.1 36 32 28 71 79 75 2900 15 4.0 215
65-250(I)B 30 43.3 56 8.3 12.0 15.6 63 60 56.2 51 62 65 2900 15 2.5 210   80-160(I)A 65.4 93.5 121.6 18.2 26 33.8 31.5 28 24.5 70 78 76 2900 11 4.0 205
65-315(I) 35 50 65 9.72 13.9 18.1 128 125 123 46 57 59 2900 37 2.5 380 80-200(I) 70 100 130 19.4 27.8 36.1 54 50 42 67 78 79 2900 22 3.6 280
65-315(I)A 32.5 46.5 60.5 9.0 12.9 16.8 117 114 112 43 55 57 2900 30 2.5 360 80-200(I)A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 66 77 78 2900 18.5 3.6 251
65-315(I)B 31 44.5 58 8.6 12.4 16.1 105 103 101 40 53 56 2900 30 2.5 360 80-200(I)B 61 87 113 16.9 24.2 31.4 41 38 32 66 77 77 2900 15 3.6 227
65-315(I)C 29 41 53.6 8.1 11.4 14.9 94 92 90.4 39 51 55 2900 22 2.5 270 80-250(I) 70 100 130 19.4 27.8 36.1 87 80 74.5 63 75 76 2900 37 3.8 372
80-100 35 50 65 9.72 13.9 18.1 13.8 12.5 10 68 77 73 2900 3.0 2.5 77 80-250(I)A 65.5 93.5 121.6 18.2 26 33.8 76.1 70 65.2 62 74 75 2900 30 3.8 351
80-100A 31.3 44.7 58 8.7 12.4 16.1 11 10 8 68 75 71 2900 2.2 2.5 70 80-250(I)B 61 87 113 16.9 24.2 31.4 65.3 60 56 61 73 74 2900 30 3.8 351
80-125 35 50 65 9.72 13.9 18.1 22 20 17 67 78 77 2900 5.5 2.5 116 80-315(I) 70 100 130 19.4 27.8 36.1 133 125 118 57 68 69 2900 75 3.6 728
80-125A 31.3 45 58 8.7 12.5 16.1 18 16 13.6 64 75 74 2900 4.0 2.5 96 80-315(I)A 66.6 95 121.6 18.5 26.4 33.8 121.5 114 107.8 56 67 68 2900 55 3.6 670
80-160 35 50 65 9.72 13.9 18.1 36 32 28 63 75 73 2900 7.5 2.5 126 80-315(I)B 61 87 113 16.9 24.2 31.4 109.7 103 97.3 55 66 67 2900 45 3.6 490
80-160A 32.7 46.7 61 9.1 13.0 16.9 31.5 28 24.5 61 73 71 2900 7.5 2.5 126 100-100 70 100 130 19.4 27.8 36.1 13.6 12.5 11 68 79 77 2900 5.5 4.5 143
80-160B 30.3 43.3 56.3 8.4 12.0 15.6 27 24 21.8 60 72 71 2900 5.5 2.5 117 100-100A 62.6 89 116 17.4 24.7 32.2 11 10 9 67 78 76 2900 4.0 4.5 120
80-200 35 50 65 9.72 13.9 18.1 53 50 47 58 72 73 2900 15 2.5 195 100-125 70 100 130 19.4 27.8 36.1 22.5 20 16.5 69 80 76 2900 11 4.5 200
80-200A 32 47 61 9.1 13.1 16.9 47 44 40 55 70 71 2900 11 2.5 187 100-125A 62.6 89 116 17.4 24.7 32.2 18.5 16.4 13.2 67 78 75 2900 7.5 4.5 170
80-200B 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 53 68 70 2900 7.5 2.5 140   100-160 70 100 130 19.4 27.8 36.1 36 32 28 71 79 75 2900 15 4.0 220
80-250 35 50 65 9.72 13.9 18.1 83 80 75 54 66 69 2900 22 2.5 270 100-160A 65.4 93.5 121.6 18.2 26 33.8 31.5 28 24.5 70 78 76 2900 11 4.0 210
80-250A 32.5 46.7 61 9.0 13 10.9 73 70 65.7 53 64 57 2900 18.5 2.5 240 100-200 70 100 130 19.4 27.8 36.1 54 50 42 67 78 79 2900 22 3.6 280
80-250B 30 43.3 56 8.3 12.0 15.6 63 60 56.2 51 62 65 2900 15 2.5 240 100-200A 65.5 93.5 121.6 18.2 26 33.8 47.5 44 37 66 77 78 2900 18.5 3.6 250
80-315 35 50 65 9.72 13.9 18.1 128 125 123 46 57 59 2900 37 2.5 390 100-200B 61 87 113 16.9 24.2 31.4 41 38 32 66 77 77 2900 15 3.6 232
80-315A 32.5 46.5 60.5 9.0 12.9 16.8 117 114 112.3 44 56 58 2900 30 2.5 370 100-250 70 100 130 19.4 27.8 36.1 85 80 74.5 63 75 76 2900 37 3.8 395

SLG水冷型低噪音泵性能表 III

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
100-250A 65.5 93.5 121.6 18.2 26 33.8 76.1 70 65.2 62 74 75 2900 30 3.8 380 150-250A 129 184 240 35.8 51.2 66.7 18.5 17 14.4 74 80 77 1450 15 3.0 262
100-250B 61 87 113 16.9 24.2 31.4 65.3 60 56 61 73 74 2900 30 3.8 380 150-250B 117 167 217.4 32.5 46.4 60.4 15.2 14 12 72 78 75 1450 11 3.0 240
100-315 70 100 130 19.4 27.8 36.1 133 125 118 57 68 69 2900 75 3.6 760 150-315 140 200 260 38.9 55.6 72.2 34 32 28.5 73 81 81 1450 30 2.5 450
100-315A 66.6 95 121.6 18.5 26.4 33.8 121.5 114 107.8 56 67 68 2900 55 3.6 730 150-315A 131 187 243 36.4 51.9 67.5 29.8 28 24.0 70 79 80 1450 22 2.5 430
100-315B 61 87 113 16.9 24.2 31.4 109.7 103 97..3 55 66 67 2900 45 3.6 514   150-315B 121 173 225 33.6 48.1 62.5 25.5 24 21.4 69 78 79 1450 18.5 2.5 410
100-315C 58 82 100 16.1 22.8 29.7 97.8 92 88 54 65 66 2900 37 3.6 511 150-400 140 200 260 38.9 55.6 72.2 53 50 46 70 77 76 1450 45 2.8 590
100-350 70 100 130 19.4 27.8 36.1 158 150 140 59 63 65 2900 90 3.8 950 150-400A 131 187 243 36.4 51.9 67.5 46.6 44 38 69 76 75 1450 37 2.8 551
100-350A 65.4 93.5 121.6 18.2 26.0 33.8 147 139 132 58 62 64 2900 75 3.8 710 150-400B 122 174 226 33.9 48.3 62.9 40.3 38 35 68 75 74 1450 30 2.8 530
100-350B 61 87 113 16.9 24.2 31.4 140 135 125 57 61 63 2900 55 3.8 650 150-400C 112 160 208 31.1 44.4 57.8 34 32 28 67 73 71 1450 22 2.8 481
125-125 96 160 192 26.7 44.4 53.3 22.6 20 17 78 82 84 2900 15 3.6 277 150-250(I) 120 200 240 33.3 55.6 66.7 87 80 72 68 80 77 2900 75 4.2 802
125-125A 86 143 172 23.9 39.7 47.8 18 16 13.6 76 80 82 2900 11 3.6 262 150-250(I)A 112 187 224 31.1 51.9 62.2 76 70 63 67 79 76 2900 55 4.2 650
125-160 96 160 192 26.7 44.4 53.3 36 32 28 74 79 80 2900 22 3.6 315 150-250(I)B 104 173 208 28.9 48.1 57.8 65 60 54 66 77 75 2900 45 4.2 565
125-160A 90 150 180 25 41.7 50 31.5 28 24.5 73 78 78 2900 18.5 3.6 280 150-315(I) 120 200 240 33.3 55.6 66.7 133 125 120 63 78 79 2900 110 4.5 1080
125-160B 83 138 166 21.7 38.3 46.1 27 24 21 71 76 77 2900 15 3.6 260 150-315(I)A 112 187 224 31.1 51.9 62.2 116 114 109 61 77 78 2900 90 4.5 910
125-200 96 160 192 26.7 44.4 53.3 55 50 46 74 79 81 2900 37 5.0 451 150-315(I)B 104 173 208 28.9 48.1 57.8 109 105 99 60 75 77 2900 75 4.5 830
125-200A 90 150 180 25 41.7 50 48.4 44 40.5 73 78 80 2900 30 5.0 437 200-200 140 200 260 38.9 55.6 72.2 13.8 12.5 10.5 70 80 80 1450 15 3.0 365
125-200B 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 72 77 79 2900 22 5.0 355   200-200A 125 179 233 34.7 49.7 64.7 11 10 8.5 68 78 78 1450 11 3.0 340
125-250 96 160 192 26.7 44.4 53.3 87 80 73 73 77 79 2900 55 4.5 665 200-250 140 200 260 28.9 55.6 72.2 38.9 20 17 75 81 79 1450 18.5 3.0 310
125-250A 90 150 180 25 41.7 50 76 70 64 72 75 78 2900 45 4.5 577 200-250A 129 184 240 35.8 51.2 66.7 18.5 17 14.4 74 80 77 1450 15 3.0 275
125-250B 83 138 166 21.7 38.3 46.1 65 60 55 71 74 77 2900 37 4.5 512 200-315 140 200 260 38.9 55.6 72.2 34 32 28.5 73 81 81 1450 30 2.5 520
125-315 96 160 192 26.7 44.7 53.8 133 125 119 70 73 75 2900 90 4.5 905 200-315A 131 187 243 36.9 51.9 67.5 29.8 28 24.9 70 79 80 1450 22 2.5 500
125-315A 90 150 180 25 41.7 50 117 110 104.6 69 72 73 2900 75 4.5 815 200-315B 121 173 225 33.6 41.1 62.5 25.5 24 21.4 69 78 79 1450 18.5 2.5 480
125-315B 86 143 172 23.9 39.7 47.8 106.4 100 95.2 67 71 72 2900 75 4.5 815   200-400 140 200 260 38.9 55.6 72.2 53 50 46 70 77 76 1450 45 2.8 590
125-315C 80.5 134 167 22.4 37.2 46.4 96 88 86 66 70 71 2900 55 4.5 690 200-400A 131 187 243 36.4 51.9 67.5 46.6 44 38 69 76 75 1450 37 2.8 560
125-350 96 160 192 26.7 44.7 53.8 162 150 137 70 75 74 2900 110 3.8 1400 200-400B 122 174 226 33.9 48.3 62.9 40.3 38 35 68 75 74 1450 30 2.8 541
125-350A 90 150 180 25 41.7 50 147 139 132 69 74 74 2900 90 3.8 1090 200-400C 112 160 208 31.1 44.4 57.8 34 32 28 67 73 71 1450 22 2.8 472
125-350B 86 143 172 23.9 39.7 47.8 140 135 125 68 73 73 2900 75 3.8 850 200-200 280 400 520 77.8 111.1 144 13.4 12.5 10.5 72 82 81 1450 22 4.0 491
150-200 140 200 260 38.9 55.6 72.2 13.8 12.5 10.5 7080 80 1450 15 3.0 260 200-200A 250 358 465 69.4 99.4 129.2 10.7 10 8.5 70 80 79 1450 18.5 4.0 467
150-200A 125 179 233 34.7 49.7 64.7 11 10 8.5 68 78 78 1450 11 3.0 240 200-250(I) 280 400 520 77.8 111.1 144 22.5 20 16 78 84 82 1450 30 4.1 581
150-250 140 200 260 38.9 55.6 72.2 21.8 20 17 75 81 79 1450 18.5 3.0 300 200-250(I)A 250 358 465 69.4 99.4 129.2 19.8 17.5 13.8 77 83 80 1450 22 4.1 551

SLG水冷型低噪音泵性能表 IV

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
200-315(I) 280 400 520 77.8 111.8 144 37 32 26.5 73 84 82 1450 55 3.5 780 300-380 480 720 900 133.8 200 250 48 44 34 78 85 83 970 132 5.0 2100
200-315(I)A 262 374 486 72.8 103.9 135 32.4 28 23 71 83 81 1450 45 3.5 760 300-380A 444 666 833 123.3 185 213.4 41.4 38 30 77 83 81 970 110 5.0 1900
200-315(I)B 242 346 450 67.2 96.1 125 27.8 24 19.5 72 82 80 1450 37 3.8 630 300-380B 409 614 767 113.6 170.6 213.1 35 32 25 77 81 80 970 90 5.0 1730
200-400(I) 280 400 520 77.8 111.1 144 54.5 50 39 76 83 78 1450 75 3.8 950 300-400 500 720 900 127.8 180.6 233.3 47 44 37 78 81 80 1450 132 5.5 1870
200-400(I)A 262 374 486 72.8 103.9 135 48.4 44 40 75 81 77 1450 75 3.8 950 300-400A 420 600 780 127.8 180.6 233.3 47 44 37 78 81 80 1450 110 5.5 1670
200-400(I)B 232 346 450 67.2 96.1 125 41.8 38 34.2 74 80 75 1450 55 3.8 795 300-460 480 720 900 133.3 200 250 71 65 58 75 81 82 1450 180 5.5 2320
200-400(I)C 224 320 410 62.2 88.9 115.6 34.9 32 29 71 78 73 1450 45 3.8 690   300-460A 444 666 833 123.3 185 231.4 60 55 49 74 80 81 1450 160 5.5 1830
200-510(I) 280 40 520 77.8 111.1 144 87 80 77 73 80 77 1450 132 3.8 1870 300-460B 409 614 767 113.6 170.6 213.1 49 4 35 73 79 80 1450 110 5.5 1730
200-510(I)A 262 374 486 72.8 103.9 135 76 70 62 72 79 76 1450 110 3.8 1710 300-510 480 720 900 133.3 200 250 84 80 72 75 81 82 1450 250 5.5 2320
200-510(I)B 242 346 450 67.2 96 135 65 60 54 71 78 75 1450 90 3.8 1490 300-510A 444 666 833 123.3 185 213.4 74 70 63 74 80 81 1450 200 5.5 1830
250-250 400 550 670 111.1 152.8 186.1 22.2 20 16 80 84 84 1450 45 5.0 750 300-510B 409 614 767 113.6 170.6 213.1 66 63 59 73 79 80 1450 160 5.5 1730
250-250A 365 500 600 101.4 138.9 166.7 19 17 14 79 82 85 1450 37 5.0 680 300-235(I) 718 1080 1345 199.4 300 373.6 44.6 40 34.6 79 82 80 1450 160 5.5 1830
250-315 400 550 670 111.1 152.8 186.1 36 32 26 77 82 84 1450 75 5.0 1055 300-235(I)A 642 965 1203 178.3 268.1 334 35.7 32 27.7 78 80 78 1450 132 5.5 1620
250-315A 365 500 600 101.4 152.8 186.1 31.5 28 23 76 80 82 1450 55 5.0 980 350-315 1000 1200 1450 277.8 333.3 402.8 23 20 16 76 80 78 970 110 5.5 1730
250-400 400 550 670 111.1 152.8 186.1 54.5 50 39 74 78 80 1450 110 5.0 1700 350-315A 900 1080 1300 250 300 361 19 17 14 75 78 76 970 75 5.5 1400
250-400A 365 500 600 101.4 138.9 166.7 47 44 35 74 77 79 1450 90 5.0 1155 350-400 1000 1200 1450 277.8 333.3 402.8 36 32 26 75 78 76 970 160 6.0 2020
250-400B 325 450 530 90.3 125 147.2 41.2 38 34.2 73 76 78 1450 75 5.0 1055 350-400A 900 1080 1300 250 300 361 31.5 28 23 74 76 74 970 132 6.0 1970
250-480 400 550 670 111.1 152.8 186.1 76 70 63 73 76 78 1450 160 5.0 180 350-460 1000 1200 1400 250 333.3 400 54 50 43 70 74 72 970 250 6.5 2620
250-480A 365 500 600 101.4 138.9 166.7 65 60 54 74 75 77 1450 132 5.0 1780 350-460A 819 1090 1310 227.5 302.7 363.9 47 44 38 68 72 70 970 200 6.5 2430
250-480B 325 450 530 90.3 125 147.2 55 51 46 73 74 76 1450 90 5.0 1350 350-460B 745 994 1192 207 276 331.2 42 38.5 34 60 70 68 970 20 6.5 2430
250-510 400 550 670 111.1 152.8 186.1 86 80 74 73 78 76 1450 185 5.0 1740 400-400 1200 1600 1900 333.3 444.4 527.8 23 20 15 81 85 74 970 110 6.5 1950
250-510A 365 50 600 101.4 138.9 166.7 76 70 64 72 77 75 1450 160 5.0 1700 400-400A 1092 1456 1729 303.3 404.4 480.4 19.5 17.0 13.0 80 84 73 970 90 6.5 1730
250-510B 325 450 530 90.3 125 147.2 66 60 54 71 78 74 1450 132 5.0 1640 400-400B 994 1325 1573 226 368 437 16.2 14.0 11.2 79 83 72 970 75 6.5 1570
300-235 480 720 900 133.3 200 250 20 18 15.5 77 83 77 970 55 5.0 1270 400-460 1200 1600 1900 333.3 444.4 527.8 35 32 26 80 85 78 970 200 6.5 2910
300-235A 438 600 821 121.7 182.5 228 16.5 15 13 76 81 76 970 45 5.0 1180   400-460A 1092 1456 1729 323.3 404.4 480.3 30 27.5 22.5 79 84 77 970 160 6.5 2630
300-300 480 720 900 133.3 200 250 31 28 24 77 83 81 970 75 5.0 1490 400-460B 664 1325 1573 276 368 437 26 23.5 19 77 82 75 970 132 6.5 2210
300-300A 444 666 833 123.3 185 231.4 26.5 24 21.5 76 82 78 970 75 5.0 1490 400-460(I) 1800 2400 2650 500 667 792 76 70 57 81 86 79 1450 560 10.0 4250
300-300B 409 614 767 113.6 170.6 213.1 23 21 18.5 74 80 76 970 55 5.0 1320 400-460(I)A 1612 2150 2363 448 597 656 66 60 50 80 85 78 1450 450 10.0 3020
300-315 500 720 900 138.9 200 250 35 32 28 76 82 78 1450 90 5.0 1530 500-470 1650 2000 2450 680.6 556 458.3 23 20 17 75 80 79 970 160 10.0 2400
300-315A 420 600 780 116.7 166.7 216.6 30 8 24.5 74 81 76 1450 75 5.0 1360 500-470A 1480 1800 2200 411.1 500 611.1 19 17 15 72 79 77 970 132 10.0 2320

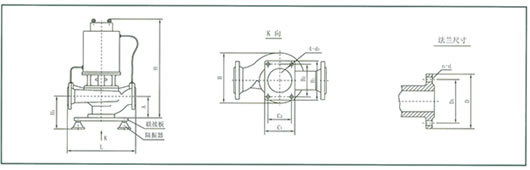

SLG水冷型低噪音泵外形与安装尺寸

SLG水冷型低噪音泵 外形与安装尺寸
SLG水冷型低噪音泵 外形与安装尺寸
序号 型号 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器(垫) 基础选配序号
L H C1×B1 A C2×B2 4-d1 D D1 n-d 型?? 号 H1
1 40-100 260 390 100×150 80 70×120 14 ф150 ф110 4-ф18 SD61-0.5 100 1
2 40-100A 260 390 100×150 80 70×120 14 ф150 ф110 4-ф18 SD61-0.5 100 1
3 40-125 280 400 100×150 85 70×120 14 ф150 ф110 4-ф18 SD61-0.5 105 1
4 40-125A 280 400 100×150 85 70×120 14 ф150 ф110 4-ф18 SD61-0.5 105 1
5 40-160 320 450 100×150 80 70×120 14 ф150 ф110 4-ф18 SD61-0.5 100 1
6 40-160A 320 435 100×150 80 70×120 14 ф150 ф110 4-ф18 SD61-0.5 100 1
7 40-160B 320 410 100×150 80 70×120 14 ф150 ф110 4-ф18 SD61-0.5 100 1
8 40-200 340 520 120×170 85 80×130 14 ф150 ф110 4-ф18 SD61-0.5 105 2
9 40-200A 340 500 120×170 85 80×130 14 ф150 ф110 4-ф18 SD61-0.5 105 2
10 40-200B 340 475 120×170 85 80×130 14 ф150 ф110 4-ф18 SD61-0.5 105 2
11 40-250 400 600 120×170 90 80×130 14 ф150 ф110 4-ф18 JG2-1 210 2
12 40-250A 400 600 120×170 90 80×130 14 ф150 ф110 4-ф18 JG2-1 210 2
13 40-250B 400 545 120×170 90 80×130 14 ф150 ф110 4-ф18 JG2-1 210 2
14 50-100 290 390 100×150 95 70×120 14 ф165 ф125 4-ф18 SD61-0.5 115 1
15 50-100A 290 390 100×150 95 70×120 14 ф165 ф125 4-ф18 SD61-0.5 115 1
16 50-125 300 430 100×150 95 70×120 14 ф165 ф125 4-ф18 SD61-0.5 115 1
17 50-125A 300 415 100×150 95 70×120 14 ф165 ф125 4-ф18 SD61-0.5 115 1
18 50-160 320 520 120×170 95 80×130 14 ф165 ф125 4-ф18 SD61-0.5 115 2
19 50-160A 320 495 120×170 95 80×130 14 ф165 ф125 4-ф18 SD61-0.5 115 2
20 50-160B 320 475 120×170 95 80×130 14 ф165 ф125 4-ф18 SD61-0.5 115 2
21 50-200 360 580 120×170 95 80×130 14 ф165 ф125 4-ф18 SD61-0.5 115 2
22 50-200A 360 520 120×170 95 80×130 14 ф165 ф125 4-ф18 SD61-0.5 115 2
23 50-200B 360 500 120×170 95 80×130 14 ф165 ф125 4-ф18 SD61-0.5 115 2
24 50-250 440 700 140×200 95 100×160 18 ф165 ф125 4-ф18 JG2-1 220 3
25 50-250A 440 570 140×200 95 100×160 18 ф165 ф125 4-ф18 JG2-1 220 3
26 50-250B 440 570 140×200 95 100×160 18 ф165 ф125 4-ф18 JG2-1 220 3
27 50-100(I) 320 420 140×200 95 100×160 18 ф165 ф125 4-ф18 SD61-0.5 115 3
28 50-100(I)A 320 420 140×200 95 100×160 18 ф165 ф125 4-ф18 SD61-0.5 115 3
29 50-125(I) 340 490 140×200 100 100×160 18 ф165 ф125 4-ф18 SD61-0.5 120 3
30 50-125(I)A 340 490 140×200 100 100×160 18 ф165 ф125 4-ф18 SD61-0.5 120 3
31 50-160(I) 360 550 140×200 100 100×160 18 ф165 ф125 4-ф18 SD61-0.5 120 3
32 50-160(I)A 360 550 140×200 100 100×160 18 ф165 ф125 4-ф18 SD61-0.5 120 3
33 50-160(I)B 360 530 140×200 100 100×160 18 ф165 ф125 4-ф18 SD61-0.5 120 3
34 50-200(I) 380 585 140×200 100 100×160 18 ф165 ф125 4-ф18 JG2-1 220 3
35 50-200(I)A 380 585 140×200 100 100×160 18 ф165 ф125 4-ф18 JG2-1 220 3
36 50-250(I) 480 705 160×220 115 120×180 18 ф165 ф125 4-ф18 JG2-1 235 4
37 50-250(I)A 480 705 160×220 115 120×180 18 ф165 ф125 4-ф18 JG2-1 235 4
38 50-250(I)B 480 705 160×220 115 120×180 18 ф165 ф125 4-ф18 JG2-1 235 4
39 50-315(I) 550 905 190×280 130 150×240 18 ф165 ф125 4-ф18 JG2-2 250 5a
40 50-315(I)A 550 840 190×280 130 150×240 18 ф165 ф125 4-ф18 JG2-2 250 5a
41 50-315(I)B 550 810 190×280 130 150×240 18 ф165 ф125 4-ф18 JG2-2 250 5a
42 65-100 320 420 140×200 95 100×160 18 ф185 ф145 4-ф18 SD61-0.5 115 3
43 65-100A 320 420 140×200 95 100×160 18 ф185 ф145 4-ф18 SD61-0.5 115 3
44 65-125 340 500 140×200 100 100×160 18 ф185 ф145 4-ф18 SD61-0.5 120 3
45 65-125A 340 500 140×200 100 100×160 18 ф185 ф145 4-ф18 SD61-0.5 120 3
46 65-160 360 550 140×200 100 100×160 18 ф185 ф145 4-ф18 SD61-0.5 120 3
47 65-160A 360 550 140×200 100 100×160 18 ф185 ф145 4-ф18 SD61-0.5 120 3
48 65-160B 360 530 140×200 100 100×160 18 ф185 ф145 4-ф18 SD61-0.5 120 3
49 65-200 380 585 140×200 100 100×160 18 ф185 ф145 4-ф18 JG2-1 220 3
50 65-200A 380 585 140×200 100 100×160 18 ф185 ф145 4-ф18 JG2-1 220 3
51 65-200B 380 585 140×200 100 100×160 14 ф185 ф145 4-ф18 JG2-1 220 3
52 65-250 480 705 160×220 115 120×180 14 ф185 ф145 4-ф18 JG2-1 235 4
53 65-250A 480 705 160×220 115 120×180 14 ф185 ф145 4-ф18 JG2-1 235 4
54 65-250B 480 705 160×220 115 120×180 14 ф185 ф145 4-ф18 JG2-1 235 4
55 65-315 540 920 190×280 115 150×240 14 ф185 ф145 4-ф18 JG2-2 250 5a
56 65-315A 540 855 190×280 115 150×240 14 ф185 ф145 4-ф18 JG2-2 250 5a
57 65-315B 540 830 190×280 115 150×240 14 ф185 ф145 4-ф18 JG2-2 250 5a
58 65-315C 540 785 190×280 115 150×240 14 ф185 ф145 4-ф18 JG2-2 250 5a
59 65-100(I) 400 530 140×200 120 100×160 14 ф185 ф145 4-ф18 SD61-0.5 140 3
60 65-100(I)A 400 530 140×200 120 100×160 14 ф185 ф145 4-ф18 SD61-0.5 140 3
61 65-125(I) 400 610 140×200 120 100×160 14 ф185 ф145 4-ф18 JG2-1 240 3
62 65-125(I)A 400 610 140×200 120 100×160 14 ф185 ф145 4-ф18 JG2-1 240 3
63 65-160(I) 400 615 140×200 120 100×160 14 ф185 ф145 4-ф18 JG2-1 240 3
64 65-160(I)A 400 615 140×200 120 100×160 14 ф185 ф145 4-ф18 JG2-1 240 3
65 65-160(I)B 400 615 140×200 120 100×160 14 ф185 ф145 4-ф18 JG2-1 240 3
66 65-200(I) 430 710 140×200 125 100×160 14 ф185 ф145 4-ф18 JG2-2 245 3
67 65-200(I)A 430 710 140×200 125 100×160 14 ф185 ф145 4-ф18 JG2-2 245 3
68 65-200(I)B 430 580 140×200 125 100×160 14 ф185 ф145 4-ф18 JG2-2 245 3
69 65-250(I) 480 770 160×220 125 120×180 14 ф185 ф145 4-ф18 JG2-2 245 4
70 65-250(I)A 480 750 160×220 125 120×180 14 ф185 ф145 4-ф18 JG2-2 245 4
71 65-250(I)B 480 705 160×220 125 120×180 14 ф185 ф145 4-ф18 JG2-2 245 4
72 65-315(I) 600 1000 190×280 130 150×240 14 ф185 ф145 4-ф18 JG2-2 260 4
73 65-315(I)A 600 1000 190×280 130 150×240 14 ф185 ф145 4-ф18 JG2-2 260 4
74 65-315(I)B 600 1000 190×280 130 150×240 14 ф185 ф145 4-ф18 JG2-2 260 4
75 65-315(I)C 600 885 190×280 130 150×240 14 ф185 ф145 4-ф18 JG2-2 260 4
76 80-100 400 610 140×200 120 100×160 18 ф200 ф145 8-ф18 SD61-0.5 140 3
77 80-100A 400 610 140×200 120 100×160 18 ф200 ф145 8-ф18 SD61-0.5 140 3
78 80-125 400 610 140×200 120 100×160 18 ф200 ф160 8-ф18 JG2-1 240 3
79 80-125A 400 610 140×200 120 100×160 18 ф200 ф160 8-ф18 JG2-1 240 3
80 80-160 400 615 140×200 120 100×160 18 ф200 ф160 8-ф18 JG2-1 240 3
81 80-160A 400 615 140×200 120 100×160 18 ф200 ф160 8-ф18 JG2-1 240 3
82 80-160B 400 605 140×200 120 100×160 18 ф200 ф160 8-ф18 JG2-1 240 3
83 80-200 430 710 140×200 125 100×160 18 ф200 ф160 8-ф18 JG2-2 240 3
84 80-200A 430 710 140×200 125 100×160 18 ф200 ф160 8-ф18 JG2-2 240 3
85 80-200B 430 580 140×200 125 100×160 18 ф200 ф160 8-ф18 JG2-2 245 3
86 80-250 480 770 160×220 125 120×180 18 ф200 ф160 8-ф18 JG2-2 245 4
87 80-250A 480 750 160×220 125 120×180 18 ф200 ф160 8-ф18 JG2-2 245 4
88 80-250B 480 750 160×220 125 120×180 18 ф200 ф160 8-ф18 JG2-2 245 4
89 80-315 600 1000 190×280 130 150×240 18 ф200 ф160 8-ф18 JG2-2 260 4
90 80-315A 600 1000 190×280 130 150×240 18 ф200 ф160 8-ф18 JG2-2 260 4
91 80-315B 600 1000 190×280 130 150×240 18 ф200 ф160 8-ф18 JG2-2 260 4
92 80-315C 600 1050 190×280 130 150×240 18 ф200 ф160 8-ф18 JG3-1 282 6
93 80-350 680 1245 200×260 130 160×220 22 ф200 ф160 8-ф18 JG3-1 282 6
94 80-350A 680 1210 200×260 130 160×220 22 ф200 ф160 8-ф18 JG3-1 282 6
95 80-350B 680 1140 200×260 130 160×220 22 ф200 ф160 8-ф18 JG3-1 282 6
96 80-100(I) 460 625 160×220 140 120×180 18 ф200 ф160 8-ф18 JG2-1 250 4
97 80-100(I)A 460 625 160×220 140 120×180 18 ф200 ф160 8-ф18 JG2-1 250 4
98 80-125(I) 440 720 160×220 130 120×180 18 ф200 ф160 8-ф18 JG2-1 250 4
99 80-125(I)A 440 720 160×220 130 120×180 18 ф200 ф160 8-ф18 JG2-1 250 4
100 80-160(I) 480 780 160×220 140 120×180 18 ф200 ф160 8-ф18 JG2-2 260 4
101 80-160(I)A 480 780 160×220 140 120×180 18 ф200 ф160 8-ф18 JG2-2 260 4
102 80-200(I) 480 775 160×220 130 120×180 18 ф200 ф160 8-ф18 JG2-2 250 4
103 80-200(I)A 480 655 160×220 130 120×180 18 ф200 ф160 8-ф18 JG2-2 250 4
104 80-200(I)B 480 605 160×220 130 120×180 18 ф200 ф160 8-ф18 JG2-2 250 4
105 80-250(I) 540 885 160×220 140 120×180 22 ф220 ф160 8-ф18 JG3-1 282 4
106 80-250(I)A 540 885 160×220 140 120×180 22 ф220 ф160 8-ф18 JG3-1 282 4
107 80-250(I)B 540 885 160×220 140 120×180 22 ф220 ф160 8-ф18 JG3-1 282 4
108 80-315(I) 640 1245 230×320 165 190×280 22 ф220 ф160 8-ф18 JG3-1 307 6
109 80-315(I)A 640 1175 230×320 165 190×280 22 ф220 ф160 8-ф18 JG3-1 307 6
110 80-315(I)B 640 1090 230×320 165 190×280 22 ф220 ф160 8-ф18 JG3-1 307 6
111 100-100 460 625 160×220 140 120×180 18 ф220 ф160 8-ф18 JG2-1 250 4
112 100-100A 460 605 160×220 140 120×180 18 ф220 ф160 8-ф18 JG2-1 250 4
113 100-125 440 720 160×220 130 120×180 18 ф220 ф160 8-ф18 JG2-1 250 4
114 100-125A 440 590 160×220 130 120×180 18 ф220 ф160 8-ф18 JG2-1 250 4
115 100-160 500 780 160×220 140 120×180 18 ф220 ф160 8-ф18 JG2-1 260 4
116 100-160A 500 780 160×220 140 120×180 18 ф220 ф160 8-ф18 JG2-1 260 4
117 100-200 480 775 160×220 135 120×180 18 ф220 ф160 8-ф18 JG2-2 255 4
118 100-200A 480 730 160×220 135 120×180 18 ф220 ф160 8-ф18 JG2-2 255 4
119 100-200B 480 730 160×220 135 120×180 18 ф220 ф160 8-ф18 JG2-2 255 4
120 100-250 540 885 160×220 140 120×180 22 ф220 ф160 8-ф18 JG3-1 282 4
121 100-250A 540 885 160×220 140 120×180 22 ф220 ф160 8-ф18 JG3-1 282 4
122 100-250B 540 885 160×220 140 120×180 22 ф220 ф160 8-ф18 JG3-1 282 4
123 100-315 640 1245 230×320 165 190×280 22 ф220 ф160 8-ф18 JG3-1 302 6
124 100-315A 640 1175 230×320 165 190×280 22 ф220 ф160 8-ф18 JG3-1 302 6
125 100-315B 640 1090 230×320 165 190×280 22 ф220 ф160 8-ф18 JG3-1 302 6
126 100-315C 640 1050 230×320 165 190×280 22 ф220 ф160 8-ф18 JG3-1 302 6
127 100-350 700 1260 300×350 165 250×300 22 ф220 ф160 8-ф18 JG3-1 302 8
128 100-350A 700 1210 300×350 165 250×300 22 ф220 ф160 8-ф18 JG3-1 302 8
129 100-350B 700 1140 300×350 165 250×300 22 ф220 ф160 8-ф18 JG3-1 302 8
130 125-125 480 840 200×280 170 160×200 18 ф250 ф210 8-ф18 JG2-1 300 5a
131 125-125A 480 840 200×280 170 160×220 18 ф250 ф210 8-ф18 JG2-1 300 7
132 125-160 520 920 200×280 175 150×240 18 ф250 ф210 8-ф18 JG2-1 280 7
133 125-160A 520 860 200×280 175 150×240 18 ф250 ф210 8-ф18 JG2-1 280 7
134 125-160B 520 860 200×280 175 150×240 18 ф250 ф210 8-ф18 JG2-1 280 7
135 125-200 570 1060 200×280 175 160×200 18 ф250 ф210 8-ф18 JG3-1 322 7
136 125-200A 570 1060 200×280 175 160×200 18 ф250 ф210 8-ф18 JG3-1 322 7
137 125-200B 570 830 200×280 175 160×200 18 ф250 ф210 8-ф18 JG3-1 322 8
138 125-250 570 1250 200×280 170 160×200 22 ф250 ф210 8-ф18 JG3-1 302 8
139 125-250A 570 1120 200×280 170 160×200 22 ф250 ф210 8-ф18 JG3-1 302 8
140 125-250B 570 1070 200×280 170 160×200 22 ф250 ф210 8-ф18 JG3-1 302 8
141 125-315 640 1305 300×350 180 230×280 22 ф250 ф210 8-ф18 JG3-2 337 8
142 125-315A 640 1170 300×350 180 230×280 22 ф250 ф210 8-ф18 JG3-2 337 8
143 125-315B 640 1110 300×350 180 230×280 22 ф250 ф210 8-ф18 JG3-2 337 8
144 125-315C 640 1110 300×350 180 230×280 22 ф250 ф210 8-ф18 JG3-2 337 8
145 125-350 700 1405 300×350 180 250×300 22 ф250 ф210 8-ф18 JG3-2 322 8
146 125-350A 700 1275 300×350 180 250×300 22 ф250 ф210 8-ф18 JG3-2 322 8
147 125-350B 700 1275 300×350 180 250×300 22 ф250 ф210 8-ф18 JG3-1 322 7
148 150-200 680 800 250×300 190 210×260 22 ф285 ф240 8-ф18 JG2-2 310 7
149 150-200A 680 750 250×300 190 210×260 22 ф285 ф240 8-ф18 JG2-2 310 7
150 150-250 700 870 250×300 190 210×260 22 ф285 ф240 8-ф18 JG2-2 310 7
151 150-250A 700 850 250×300 190 210×260 22 ф285 ф240 8-ф18 JG2-2 310 7
152 150-250B 700 800 250×300 190 210×260 22 ф285 ф240 8-ф18 JG2-2 310 7
153 150-315 760 950 250×300 195 210×260 22 ф285 ф240 8-ф18 JG3-1 337 7
154 150-315A 760 935 250×300 195 210×260 22 ф285 ф240 8-ф18 JG3-1 337 7
155 150-315B 760 860 250×300 195 210×260 22 ф285 ф240 8-ф18 JG3-1 337 7
156 150-400 800 1050 250×300 195 210×260 22 ф285 ф240 8-ф18 JG3-1 347 7
157 150-400A 800 920 250×300 195 210×260 22 ф285 ф240 8-ф18 JG3-1 347 7
158 150-400B 800 900 250×300 195 210×260 22 ф285 ф240 8-ф18 JG3-1 347 7
159 150-400C 800 835 250×300 195 210×260 22 ф285 ф240 8-ф18 JG3-1 347 7
160 150-250(I) 700 1280 300×350 195 250×300 22 ф285 ф240 8-ф18 JG3-2 337 8
161 150-250(I)A 700 1200 300×350 195 250×300 22 ф285 ф240 8-ф18 JG3-2 337 8
162 150-250(I)B 700 1115 300×350 195 250×300 22 ф285 ф240 8-ф18 JG3-2 337 8
163 150-315(I) 760 1560 350×450 200 300×400 22 ф285 ф240 8-ф18 JG3-2 342 11a
164 150-315(I)A 760 1330 350×450 200 300×400 22 ф285 ф240 8-ф18 JG3-2 342 11a
165 150-315(I)B 760 1210 350×450 200 300×400 22 ф285 ф240 8-ф18 JG3-2 342 11a
166 200-200 700 800 290×360 200 250×320 22 ф340 ф295 12-ф22 JG2-2 342 9
167 200-200A 700 750 290×360 200 250×320 22 ф340 ф295 12-ф22 JG2-2 342 9
168 200-250 750 875 290×360 210 250×320 22 ф340 ф295 12-ф22 JG2-2 330 9
169 200-250A 750 855 290×360 210 250×320 22 ф340 ф295 12-ф22 JG2-2 330 9
170 200-250B 750 805 290×360 210 250×320 22 ф340 ф295 12-ф22 JG2-2 330 9
171 200-315 830 950 290×360 210 250×320 22 ф340 ф295 12-ф22 JG3-1 352 9
172 200-315A 830 880 290×360 210 250×320 22 ф340 ф295 12-ф22 JG3-1 352 9
173 200-315B 830 840 290×360 210 250×320 22 ф340 ф295 12-ф22 JG3-1 352 9
174 200-400 880 1065 290×360 220 250×320 22 ф340 ф295 12-ф22 JG3-1 362 9
175 200-400A 880 1035 290×360 220 250×320 22 ф340 ф295 12-ф22 JG3-1 362 9
176 200-400B 880 1015 290×360 220 250×320 22 ф340 ф295 12-ф22 JG3-1 362 9
177 200-400C 880 940 290×360 220 250×320 22 ф340 ф295 12-ф22 JG3-1 362 9
178 200-200 810 920 290×360 240 250×320 22 ф340 ф295 12-ф22 JG3-1 382 9
179 200-200A 810 860 290×360 240 250×320 22 ф340 ф295 12-ф22 JG3-1 382 9
180 200-250(I) 830 1000 290×360 225 250×320 22 ф340 ф295 12-ф22 JG3-1 367 9
181 200-250(I)A 830 930 290×360 225 250×320 22 ф340 ф295 12-ф22 JG3-1 367 9
182 200-315(I) 860 1150 290×360 220 250×320 22 ф340 ф295 12-ф22 JG3-2 362 9
183 200-315(I)A 860 1090 290×360 220 250×320 22 ф340 ф295 12-ф22 JG3-2 362 9
184 200-315(I)B 860 1055 290×360 220 250×320 22 ф340 ф295 12-ф22 JG3-2 362 9
185 200-400(I) 880 1210 290×360 235 250×320 22 ф340 ф295 12-ф22 JG3-2 377 9
186 200-400(I)A 880 1210 290×360 235 250×320 22 ф340 ф295 12-ф22 JG3-2 377 9
187 200-400(I)B 880 1140 290×360 235 250×320 22 ф340 ф295 12-ф22 JG3-2 377 9
188 200-400(I)C 880 1055 290×360 235 250×320 22 ф340 ф295 12-ф22 JG3-2 377 9
189 200-510(I) 1080 1800 350×450 260 300×400 22 ф340 ф295 12-ф22 JG3-2 402 11a
190 200-510(I)A 1080 1745 350×450 260 300×400 22 ф340 ф295 12-ф22 JG3-2 402 11a
191 250-315 1110 1490 350×450 315 300×350 24 ф405 ф355 12-ф26 JG3-2 407 10
192 250-315A 1110 1350 350×450 315 300×350 24 ф405 ф355 12-ф26 JG3-2 407 10
193 250-400 1250 1680 350×450 265 300×400 24 ф405 ф355 12-ф26 JG4-1 453 10
194 250-400A 1250 1520 350×450 265 300×400 24 ф405 ф355 12-ф26 JG4-1 453 10
195 250-400B 1250 1520 350×450 265 300×400 24 ф405 ф355 12-ф26 JG4-1 453 10
196 300-235 1370 1250 400×500 370 350×450 26 ф460 ф410 12-ф26 JG3-2 512 11
197 300-235A 1370 1250 400×500 370 350×450 26 ф460 ф410 12-ф26 JG3-2 512 11
198 300-300 1350 1710 400×500 370 350×450 26 ф460 ф410 12-ф26 JG4-1 558 12
199 300-300A 1350 1710 400×500 370 350×450 26 ф460 ф410 12-ф26 JG4-1 558 12
200 300-300B 1350 1440 450×500 370 400×450 26 ф460 ф410 12-ф26 JG4-1 558 12
201 300-380 1400 1850 450×500 390 400×450 26 ф460 ф410 12-ф26 JG4-1 548 12
202 300-380A 1400 1850 450×500 390 400×450 26 ф460 ф410 12-ф26 JG4-1 548 12
203 300-380B 1400 1850 450×500 390 400×450 26 ф460 ф410 12-ф26 JG4-1 548 12
204 300-400 1300 1800 480×530 370 400×450 26 ф460 ф410 12-ф26 JG4-1 558 12
205 300-400A 1300 1745 480×530 370 400×450 26 ф460 ф410 12-ф26 JG4-1 558 12
206 300-235 1300 1850 400×500 370 350×450 26 ф460 ф410 12-ф26 JG4-1 558 11
207 300-235A 1300 1850 400×500 370 350×450 26 ф460 ф410 12-ф26 JG4-1 558 11
208 300-315 1500 1900 460×510 400 400×450 26 ф550 ф460 12-ф22 JG4-1 588 12
209 300-315A 1500 1820 460×510 400 400×450 26 ф550 ф460 12-ф22 JG4-1 588 12
210 350-400 1500 2030 460×510 400 400×450 26 ф550 ф460 12-ф22 JG4-1 588 12
211 350-400A 1500 2000 460×510 400 400×450 26 ф550 ф460 12-ф22 JG4-1 588 12
212 350-460 1500 2270 460×510 400 400×450 26 ф550 ф460 12-ф22 JG4-2 588 12
213 350-460A 1500 2150 460×510 400 400×450 26 ф550 ф460 12-ф22 JG4-2 588 12

订购注意事项:

SLG水冷型低噪音泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐SLG水冷型低噪音泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。

Search
联系上海依耐泵阀有限公司
收缩
  • 电话咨询

  • 总机:52914777
