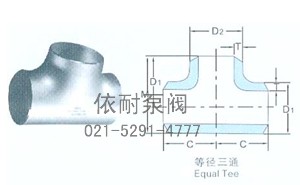

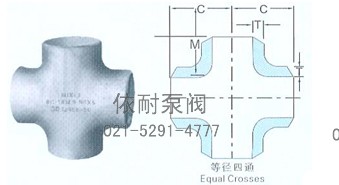

对焊等径三通，四通

公称通径 Norminal Pipe Size		端部外径 Outside diameter at Bevel		中心至端面 Center to End		公称通径 Norminal Pipe Size D		端部外径 Outside diameter at Bevel		中心至端面 Center to End
公称通径 Norminal Pipe Size		D		C	M	公称通径 Norminal Pipe Size D		D		C	M
DN	INCH	A系列 SeriesA	B系列 SeriesB	C	M	DN	INCH	A系列 SeriesA	B系列 SeriesB	C	M
15	1/2	21.3	18	25		450	18	457.2	478	343
20	3/4	26.9	25	29		500	20	508.0	529	381
25	1	33.7	32	38		550	22	559	_	419
32	1.1/4	42.4	38	48		600	24	610	630	432
40	1.1/2	48.3	45	57		650	26	660	_	495
50	2	60.3	57	64		700	28	711	720	521
65	2.1/2	76.1(73)	76	76		750	30	762	_	559
80	3	88.9	89	86		800	32	813	820	597
90	3.1/2	101.6	_	95		850	34	864	_	635
100	4	114.3	108	105		900	36	914	920	673
125	5	139.7	133	124		950	38	965	_	711
150	6	168.3	159	143		1000	40	1016	1020	749
200	8	219.1	219	178		1050	42	1067	_	762	711
250	10	273.0	273	216		1100	44	1118	1120	813	762
300	12	323.9	325	254		1150	46	1168	_	851	800
350	14	355.6	377	279		1200	48	1220	1220	889	838
400	16	406.4	426	305

注：1）尽可能不采用括号内的数值 2）优先选用A系列

订购注意事项：

对焊等径三通，四通产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐对焊等径三通，四通说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
