HS41X防污隔断阀

产品简图

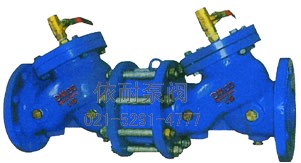

HS41X-16A安全型防污隔断阀
HS41X-16A安全型防污隔断阀
HS41X-16普通型防污隔断阀
HS41X-16普通型防污隔断阀

主要结构特点

HS41X-16A防污隔断阀(管道倒流防止器)用于防止生 饮用水管道发生回流污染的安全装置,是引进国外先进技术自行研制开阀的、安全可靠、防止饮用水回流污染的阀门,以确保生活饮用水的卫生和安全。HS41X-16A安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。(图一),第一、二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。HS41X-16普通型防污隔断阀为两个止回阀串联而成。(图二)

主要外形及安装尺寸

型号 DN 16-AL 16-L D Φ n-d h2
  HS41X-16A HS41X-16 50 455 41 165 125 4-Φ18 190
65 480 430 185 145 4-Φ18 200
80 570 500 200 160 8-Φ18 225
100 710 640 220 180 8-Φ18 248
125 800 730 250 210 8-Φ18 276
150 910 830 285 240 8-Φ23 308
200 1090 1000 340 295 12-Φ23 356
250 1315 1200 405 355 12-Φ25 410
300 1475 1360 460 410 12-Φ25 485
350 1690 1560 520 470 16-Φ25 528
400 1860 1720 580 525 16-Φ30 595
500 2120 1960 715 650 20-Φ34 665

订购注意事项:

HS41X防污隔断阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐HS41X防污隔断阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
