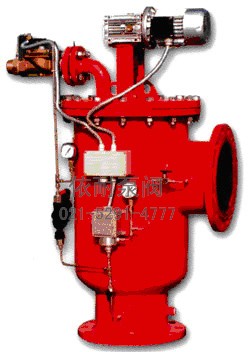

LDSL电动刷式过滤器

LDSL电动刷式过滤器
LDSL电动刷式过滤器

性能特点

单台流量:300~2800m3/h
最小工作压力:0.1MPa
最大工作压力:1.6MPa、2.5MPa、4.0MPa
最高工作温度:70℃
过滤精度:20-3500微米。
控制方式:压差、时间及手动
清洗时间:60秒。
清洗机构转速:14pm
清洗压损:0.01MPa
控制电压:交流220V
额定操作电压:三相,220V,380V,50HZ

结构原理

LDS系列电动刷式过滤器是一种全自动自清洗过滤器,在过滤器滤网内安装一套刷子,刷子由电机带动旋转,在过滤器端盖上安装一个电磁排污阀。清洗时,来自压差开关的信号传给控制盘,控制盘打开排污阀同时启动电机,带动刷子旋转刷掉污物杂质,在水力的作用下,通过排污阀排出过滤器。清洗无需断流。

过滤清洗

水流从过滤器进口流入,经过滤网后从出口流出,当水流中的杂质颗粒不断地在滤网的内表面堆积,使得过滤器的上下游压差增大,当过滤器上下游(进出口)压差达到预定值时(0.05MPa),压差开关便传递信号给控制盘,控制盘启动电机带动刷子旋转刷掉滤网上的污物杂质。同时打开排污阀,污物从排污阀排走。

控制系统

采用PLC或单片机自动控制。可根据压差或定时控制反冲洗,并可手动清洗和选择设计为连续清洗,发生故障时有警示信号或相应之动作。

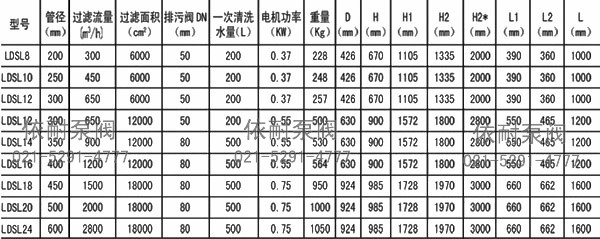

型号参数

LDSL电动刷式过滤器 型号参数
LDSL电动刷式过滤器 型号参数

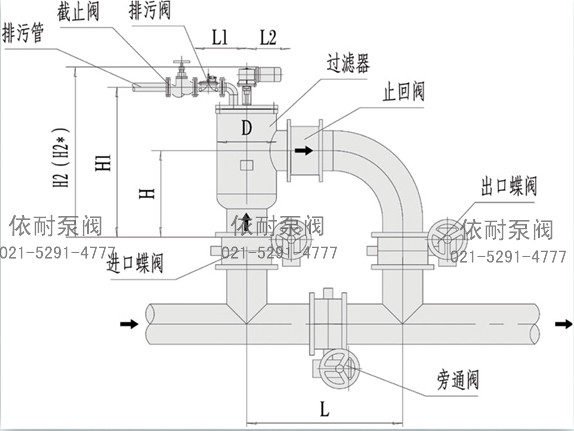

安装示意图

LDSL电动刷式过滤器 安装示意图
LDSL电动刷式过滤器 安装示意图

订购注意事项:

LDSL电动刷式过滤器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐LDSL电动刷式过滤器说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
