LPG型过滤器

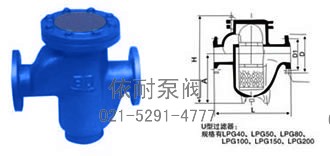

LPG-104型过滤器
LPG-104型过滤器
LPG型液体过滤器
LPG型液体过滤器

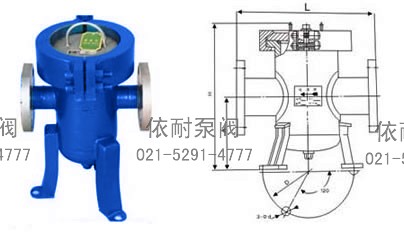

 LPG型过滤器 结构图
LPG型过滤器 结构图

安装尺寸

材质 DN L A H D D1 N-n 一般网目数 特殊网目数 工作压力 MPa
JB78-59 JB79-59 GB2555-81
A B.C 10 150 80 125 90 90 60 4~14 3.9/mm (100目) 2.4/mm (60目) 1.6
15 150 80 125 95 95 65
20 180 100 153 105 105 75 2.4/mm (60目) 1.6/mm (40目)
25 180 100 153 115 115 85
40 300 155 304 145 150 110 4~18
50 300 155 304 160 165 125
65 340 220 380 180 185 145
80 400 250 420 195 200 160 8~18 1.6/mm (40目) 0.8/mm (20目)
100 500 295 502 215 220 180
150 600 335 650 280 285 240 8~23
200 786 395 770 335 340 295 12~23
E 10 165 77 127 100 100 70 4~14 3.9/mm (100目) 2.4/mm (60目) 6.4
15 165 79 131 105 105 75
20 200 91 154 125 130 90 4~18 2.4/mm (60目) 1.6/mm (40目)
25 210 96 159 135 140 100
40 320 155 308 165 170 125 4~23 8~23
50 320 155 310 175 180 135 6.4 4.0
80 420 250 430 210 215 170 1.6/mm (40目) 0.8/mm (20目)
100 525 295 510 250 250 200 8~25
150 600 335 650 300 300 250 8~26 2.5


订购注意事项:

LPG型过滤器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐LPG型过滤器说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
