耐腐蚀性离心泵、自吸泵

RPP【增强聚内烯】.PVDF【聚偏二氟乙烯】耐腐蚀泵系列产品技术说明

我厂专业生产RPP. PVDF两种材质四个系列【FV.FP.FVZ.FPZ】的全塑耐腐蚀离心泵.自吸泵，其中PVDF泵适用于强酸.强氧化剂.卤素.芳 .脂肪.掳化溶剂等化学介质，使用温度为-40～+120℃；RPP泵适用于强喊及一般酸喊盐类及其衍生物，使用温度为-14～+80℃.泵的传动一般提二极Y型节能电机，如需安装防爆电机，由用户提出；对流量.扬程.转速.功率如有特殊要求，我厂可以提供技术服务，满足用户要求。

泵的型号说明

22---扬程为
Z---自吸泵代号【离心泵无】
V/P---材质代号V为PVDF,P为RPP
F---单级单吸悬挂式耐腐蚀泵代号
50---进口直径为

耐腐蚀性离心泵、自吸泵1
耐腐蚀性离心泵、自吸泵2

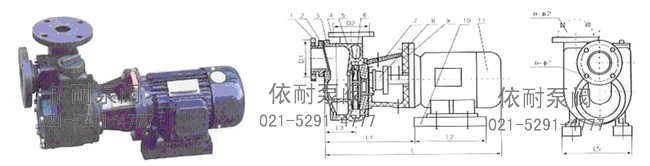

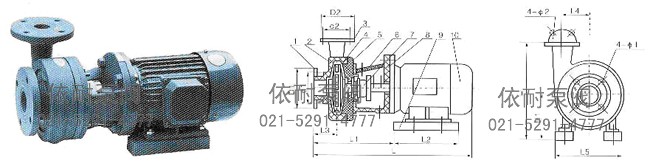

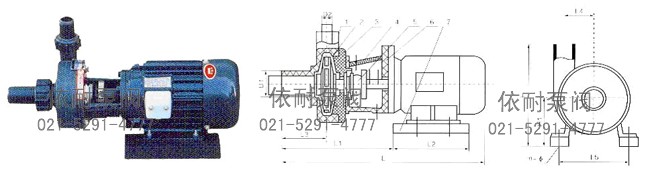

1.进口法兰. 2.泵体. 3.出口法兰. 4.叶轮. 5.后泵盖【32FP/V无】6.冷却水罩 7.机械密封 8.支架.9.底快.10.电机

FP/V系列耐腐蚀离心泵直接式安装尺寸

型号
Type		 尺寸
Dimension		 L L1 L2 L3 L4 L5 H1 H D1 D1 D2 D2 Φ1 Φ2
25FPv[D]-8A 380 150 190 48 58 160 100 200 110 90 100 75 14 14
32FPv[D]-11A 390 150 190 48 58 160 100 200 110 90 100 75 14 14
32FPv[D]-11B 415 150 190 48 58 175 110 210 110 90 100 75 14 14
40FPv[D]-20A 480 215 190 72 78 190 120 235 120 100 110 90 14 14
40FPv[D]-20B 480 215 190 72 78 190 120 235 120 100 110 90 14 14
40FPv[D]-20C 500 215 190 72 78 190 120 235 120 100 110 90 14 14
50FPv[D]-22A 540 220 190 70 89 210 130 280 155 125 120 100 14 14
50FPv[D]-22B 500 220 190 70 89 190 120 270 155 125 120 100 14 14
50FPv[D]-22C 540 220 190 70 89 210 130 280 155 125 120 100 14 14
耐腐蚀性离心泵、自吸泵3

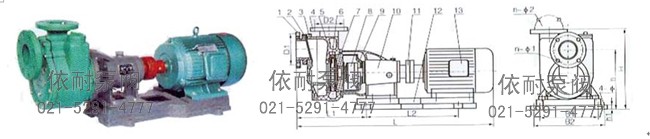

s1.进口法兰. 2.前阀盖.3.出口法兰.4.叶轮.5.泵体.6.机械密封.7.冷却水罩.8.支架.9.联轴器.10.底块.11.电机.

F P/V系列耐腐蚀离心泵联轴式安装尺寸；【65FPV80FPV】

型号
Type		 尺寸
DIMENSION		 L L1 L2 L3 L4 H h H1 B1 B2 D1 D2 Φ Φ1 Φ2
65FPV-25A 804 254 415 100 101 325 165 20 300 300 145 125 13 18 18
65FPV-25B 804 254 415 100 101 325 165 20 300 300 145 125 13 18 18
65FPV-25C 895 290 395 100 101 345 182 20 260 340 145 125 13 18 18
65FPV-25D 895 290 395 100 101 345 182 20 260 340 145 125 13 18 18
80FPV-30A 927 301 395 96 98 357 182 20 260 340 150 145 13 18 18
80FPV-30B 1202 292 495 96 98 415 240 20 265 360 150 145 18 18 18
80FPV-30C 1202   495 96 98 415 240 20 265 360 150 145 18 18 18
100FPV-40A 1485 460 640 99 130 460 260 20 300 390 180 160 18 18 18
100FPV-40B 1560 460 740 99 130 480 280 20 300 470 180 160 18 18 18
100FPV-40C 1560 460 740 99 130 480 280 20 300 470 180 160 18 18 18

1.进口法兰
2.泵体
3.出口法兰
4.叶轮
5.后泵盖
6.机械密封
7.冷却水罩
8.支架
9.联轴器
10.底块
11.电机

耐腐蚀性离心泵、自吸泵4

FP/V系列耐腐蚀离心泵直接式安装尺寸：

尺寸 dimension 型号 Type L L1 L2 L3 L4 H H1 H2 B B1 B2 D1 D2 N×Φ
32F P V Z(D)-11 500 300 145 150 56 270 155 25 150 120 120 Φ32 Φ25 缩节
40F P V Z(D)-18 560 320 155 115 66 300 195 30 185 136 136 110 100 4×14
50F P V Z(D)-22 585 330 180 120 76 300 200 30 190 136 136 125 110 4×16

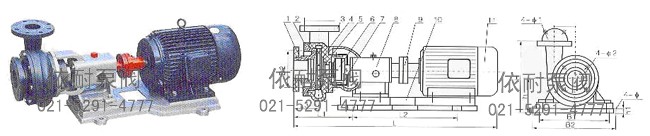

1.进口法兰
2.进水盖
3.前泵盖
4.出口法兰
5.泵体
6.叶轮
7.后泵盖
8.机械密封
9.冷却水罩
10.支架
11.联轴器
12.底块
13.电机

耐腐蚀性离心泵、自吸泵5

FP/VZ系列耐腐蚀自吸泵联轴式安装尺寸：

尺寸 dimension 型号 Type L L1 L2 L3 L4 H h h1 B1 B2 D1 D2 n Φ Φ1 Φ2
50F P V Z-20A 702 202 355 105 55 275 215 45 225 265 100 100 4 14 14 14
50F P V Z-20B 727 202 355 105 55 275 215 45 225 265 100 100 4 14 14 14
50F P V Z-20C 752 202 380 105 55 290 230 60 210 250 100 100 4 14 14 14
65F P V Z-25A 1034 359 415 159 70 367 262 65 300 300 145 125 4 18 18 18
65F P V Z-25B 1109 388 395 159 70 387 282 85 260 340 145 125 4 18 18 18
65F P V Z-25C 1109 388 395 159 70 387 282 85 260 340 145 125 4 18 18 18
80F P V Z-30A 1109 388 395 173 88 408 307 85 260 340 150 145 4 18 18 18
80F P V Z-30B 1249 368 495 173 88 443 342 80 265 360 150 145 4 18 18 18
80F P V Z-30C 1247 368 495 173 88 443 342 80 265 360 150 145 4 18 18 18
100F P V Z-40A 1441 450 640 205 110 465 345 80 300 390 180 160 8 18 18 18
100F P V Z-40B 1550 450 740 205 110 505 385 120 300 470 180 160 8 18 18 18
100F P V Z-40C 1550 450 740 205 110 505 385 120 300 470 180 160 8 18 18 18

产品技术性能

型号 Type 介质比重 Density(P) 流量 Flow (m3/h) 扬程 Life(m) 吸高(m) Suction Height 进出口径(mm) Inlet &Outlet Diameter 配套电机 Motor 效率(%) Efficiency 整机质量 Weight(kg) 连接形式 Connection
型号 Type 功率 Power
25F P V (D)-8A 1.0 3 8 4 25×20   0.55 47 11/14 直接式 direct connection
32F P V (D)-11A 1.0 4 11 4 32×25 AO27122 0.75 47 11/14
32F P V (D)-11B 1.35 4 11 3.7 32×25 AO27132 1.1 47 24/27
40F P V (D)-20A 1.88 7.5 14 3.7 40×32 Y90S-2 1.5 52 31/34
40F P V (D)-20B 1.0 11 20 6 40×32 Y90S-2 1.5 52 31/34
40F P V (D)-20C 1.35 11 20 5.2 40×32 Y90L-2 2.2 52 37/40
50F P V (D)-22A 1.88 12 20 3.7 50×40 Y100L-2 3.0 53 42/45 联轴式 Shaft connection
50F P V (D)-22B 1.0 13 22 6 50×40 Y90L-2 2.2 53 39/42
50F P V (D)-22C 1.35 13 22 5.2 50×40 Y100L-2 3.0 53 42/45
65F P V (D)-25A 1.88 17.6 22 3.7 65×50 Y112M1-2 4.0 54 96/100
65F P V (D)-25B 1.0 20 25 6 65×50 Y112M1-2 4.0 54 96/100
65F P V (D)-25C 1.35 20 25 5.2 65×50 Y132S1-2 5.5 54 124/126
65F P V (D)-25D 1.88 20 25 3.7 65×50 Y132S2-2 7.5 54 130/133
80F P V (D)-30A 1.0 50 30 4 80×65 Y132S2-2 7.5 67 130/133
80F P V (D)-30B 1.35 50 30 3 80×65 Y160M1-2 11 67 190/195
80F P V (D)-30C 1.88 50 30 2.1 80×65 Y160M2-2 15 67 215/220
100F P V (D)-40A 1.0 100 40 4 100×80 Y160L-2 18.5 70 245/298
100F P V (D)-40B 1.35 100 40 3 100×80 Y200L1-2 30 70 340/350
100F P V (D)-40C 1.88 100 40 2 100×80 Y200L2-2 37 70 370/380
40FZ P V (D)-20A 1.0 11 20 6 40×32 Y90S-2 1.5 49 50/54 联轴式 Shaft connection
40FZ P V (D)-20B 1.35 11 20 5.2 40×32 Y90L-2 2.2 49 66/70
40FZ P V (D)-20C 1.88 11 20 3.7 40×32 Y100L-2 3.0 49 89/90
65F P V Z(D)-25A 1.0 20 25 6 65×50 Y112M1-2 4.0 53 96/100
65F P V Z(D)-25B 1.35 20 25 5.2 65×50 Y132S1-2 5.5 53 124/126
65F P V Z(D)-25C 1.88 20 25 3.7 65×50 Y132S2-2 7.5 53 130/133
80F P V Z(D)-30A 1.0 50 30 4 80×65 Y132S2-2 7.5 67 136/140
80F P V Z(D)-30B 1.35 50 30 3 80×65 Y160M1-2 11 67 190/196
80F P V Z(D)-30C 1.88 50 30 2.1 80×65 Y160M2-2 15 67 215/220
32F P V Z(D)-11 1.0 3.4 11 2 32×25 AO27132 0.75 47 18/20 直接式 direct connection
40F P V Z(D)-18 1.0 10 18 3.5 40×32 Y90S-2 1.5 52 30/32
50F P V Z(D)-22 1.0 16 22 4 50×40 Y90S-2 2.2 53 38/40

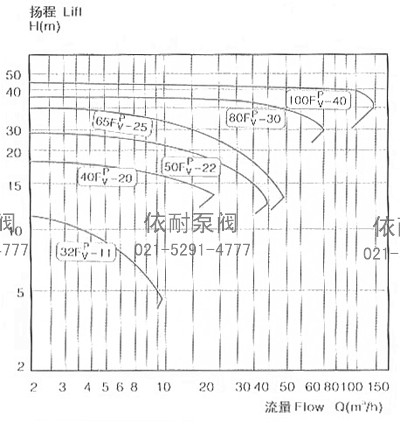

FP/V系列耐腐蚀离心泵谱图

FP/V系列耐腐蚀离心泵谱图

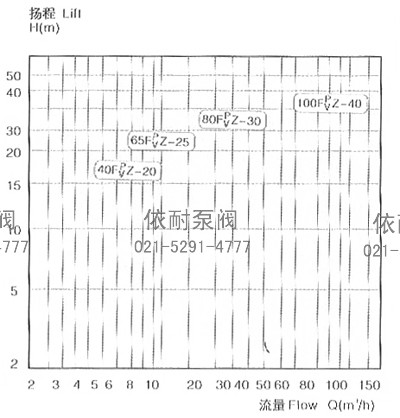

FP/V系列耐腐蚀自吸泵谱图

FP/V系列耐腐蚀自吸泵谱图

安装注意事项

1、泵经长途运输到达生产场地，安装前应开箱检验，泵机零部件是否完好无损，紧固件如有松动，应重新紧固，检查泵轴与电机轴的同心度，如有松动应予校正。
2、 泵体全部为RPP、PVDF树脂注塑成形，输出管路上应有支撑架或吊架，不能全靠法兰承受压力，以防变形损坏；进口管路要尽量减少管路水力损失，90°弯头不应超过两个。FP、FV型离心泵应在吸入管前端装上底阀，以保证泵在启动前泵体内充满液体；吸入管口或底阀进口应装滤网，或在进口处装一个过滤器，以防止杂物吸入泵体，保证泵能正常运转。
3、 泵体连接点螺栓要均力拧紧，进出口管连接严密，不能漏气，否则会影响抽真空，吸不出液体，或者造成流量。扬程不足等弊端。

订购注意事项：

耐腐蚀性离心泵、自吸泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐耐腐蚀性离心泵、自吸泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

化工泵产品系列：化工泵
下一页：CZ型标准化工流程泵
