PF/FS型强耐腐蚀离心泵

PF/FS型强耐腐蚀离心泵
PF/FS型强耐腐蚀离心泵

PF/FS型强耐腐蚀离心泵,简称:PF/FS耐腐蚀泵。其泵体、泵盖,叶轮及其输送介质接触的零件均采用了聚偏氟乙烯或增强聚苯烯模压加工或注塑加工而成。PF(FS)强耐腐蚀离心泵上用的聚偏氟乙烯塑料具有机械强度高,耐腐蚀性能好,是国际上应用较广的工程塑料之一。能满足输送-50°C~80°C温度条件下的多种浓度硫酸、盐酸、硝酸、醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质,PF(FS)强耐腐蚀离心泵是化工、氯碱、化肥、燃料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节能型泵。

结构说明

PF(FS)强耐腐蚀离心泵为直联式结构,由泵体及托架与电机法兰联接,托架支承泵体,叶轮通过轴与电机直联。PF(FS)强耐腐蚀离心泵系列的主要特点:结构简单紧凑、零件少、性能好。PF(FS)强耐腐蚀离心泵的旋转方向,自吸入口向电机方向看为顺时针方向旋转,泵出口垂直向上。PF(FS)强耐腐蚀离心泵的密封,选用聚四氟乙烯(F4)波纹管,外装式耐腐蚀机械密封。

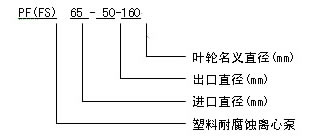

型号意义

PF/FS耐腐蚀泵 型号意义
PF/FS耐腐蚀泵 型号意义

性能参数

型号 转 速 2900r/min 转 速 1450r/min 吸上 高度 (m)
流量 m3/h 扬程 m 效率 % 配用电机KW 流量 m3/h 扬程 m 效率 % 配用电机KW
PF(FS)25-20-120 2 15 40 1.1
1.5 20 41
PF(FS)32-25-125 6.5 15 51 1.5
5 20 50
PF(FS)40-32-125 10 15 50 2.2 5 3.75 39 1.1 3
7.5 20 55 3.75 5 40
PF(FS)50-40-145 16 28 58 3 8 7 50 1.5 5
20 26 61 10 6.5 54
25 24 63 12.5 6 55
PF(FS)65-50-160 15 34 44 5.5 7.5 8.5 50 2.2 5
25 32 57 12.5 8 60
30 30 59 15 7.5 60
PF(FS)80-65-160 30 36 50 7.5 15 9 55 3 5
50 32 67 25 8 69
60 28 65 30 7.2 68
PF(FS)100-80-160 60 36 70 11 30 9.2 67 4 5
100 32 78 50 8 75
120 28 75 60 6.8 71

订购注意事项:

PF/FS型强耐腐蚀离心泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐PF/FS型强耐腐蚀离心泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
