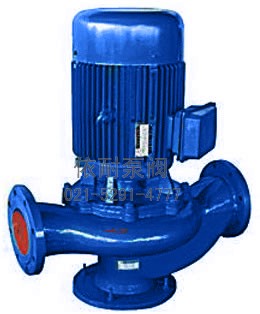

GW型管道式无堵塞排污泵

GW型管道式无堵塞排污泵,(简称:GW排污泵),具有以下特点: 1. 泵为立式单吸单级离心排污泵,进出口中心线在同一水平线上,进出口法兰相同,故安装拆卸十分方便,占地面积小,可像阀门一样安装在管路的任何位置上。
2. 泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。
3. 采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%d 固体颗粒。
4. 设计合理,配套电机合理,效率高,节能效果显着。
5. 机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
6. 水力性能先进,整机效率高,运转噪音低。
7. 在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。
8. 在使用扬程范围内使用,保证电机无过载。

GW型管道式无堵塞排污泵
GW型管道式无堵塞排污泵

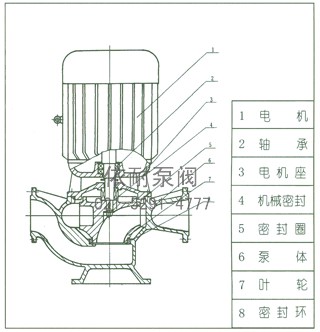

结构说明

GW型系列无堵塞单级管道排污泵系进出口在同一水平线上,且规格相同,立式结构,占地面积小,电机与泵同轴,设有安装底盘,便于安装稳固,叶轮采用单(双)流道,具有良好的通过性能。

GW型管道式无堵塞排污泵 结构说明
GW型管道式无堵塞排污泵 结构说明

性能参数表

序号 型号 口径 流量 扬程 转速 功率 效率 使用扬程范围
Type mm m3h m r/min KW
1 25GW8-22-1.1 25 8 22 2825 1.1 38.5 10-22
2 32GW12-15-1.1 32 12 15 2825 1.1 40 8-15
3 40GW15-15-1.5 40 15 15 2840 1.5 45.1 6-15
4 40GW15-30-2.2 40 15 30 2840 2.2 48 15-30
5 50GW20-7-0.75 50 20 7 1390 0.75 54 3-7
6 50GW10-10-0.75 50 10 10 1390 0.75 56 4-10
7 50GW20-15-1.5 50 20 15 2840 1.5 55 6-15
8 50GW15-25-2.2 50 15 25 2840 2.2 56 10-25
9 50GW18-30-3 50 18 30 2880 3 58 15-30
10 50GW25-32-5.5 50 25 32 2900 5.5 53 17-32
11 50GW20-40-7.5 50 20 40 2900 7.5 55 20-40
12 65GW25-15-2.2 65 25 15 2840 2.2 52 6-15
13 65GW37-13-3 65 37 13 2880 3 55 6-13
14 65GW25-30-4 65 25 30 2890 4 58 15-30
15 65GW30-40-7.5 65 30 40 2900 7.5 56 20-40
16 65GW35-50-11 65 35 50 2930 11 60 35-50
17 65GW35-60-15 65 35 60 2930 15 63 40-60
18 80GW40-7-2.2 80 40 7 1420 2.2 52 3-7
19 80GW43-13-3 80 43 13 2880 3 50 5-13
20 80GW40-15-4 80 40 15 2890 4 57 6-15
21 80GW65-25-7.5 80 65 25 2900 7.5 56 12-25
22 100GW80-10-4 100 80 10 1440 4 62 4-10
23 100GW110-10-5.5 100 110 10 1440 5.5 66 5-10
24 100GW100-15-7.5 100 100 15 1440 7.5 67 8-15
25 100GW85-20-7.5 100 85 20 1440 7.5 68 10-20
26 100GW100-25-11 100 100 25 1460 11 65 10-25
27 100GW100-30-15 100 100 30 1460 15 66 12-30
28 100GW100-35-18.5 100 100 35 1470 18.5 65 15-35
29 125GW130-15-11 125 130 15 1460 11 62 7-15
30 125GW130-20-15 125 130 20 1460 15 63 10-20
31 150GW145-9-7.5 150 145 9 1440 7.5 63 4-9
32 150GW180-15-15 150 180 15 1460 15 65 5-15
33 150GW180-20-18.5 150 180 20 1470 18.5 75 8-20
34 150GW180-25-22 150 180 25 1470 22 76 12-25
35 150GW130-30-22 150 130 30 1470 22 75 15-30
36 150GW180-30-30 150 180 30 1470 30 73 15-30
37 150GW200-30-34 150 200 30 1480 37 70 13-30
38 200GW300-7-11 200 300 7 970 11 73 3-7
39 200GW250-11-15 200 250 11 970 15 74 4-11
40 200GW400-10-22 200 400 10 1470 22 76 5-10
41 200GW400-13-30 200 400 13 1470 30 73 6-13
42 200GW250-15-18.5 200 250 15 1470 18.5 72 7-15
43 200GW300-15-22 200 300 15 1470 22 73 8-15
44 200GW250-22-30 200 250 22 1470 30 71 12-22
45 200GW350-25-37 200 350 25 1980 37 75 10-25
46 200GW400-30-45 200 400 30 1480 45 70 13-30
47 250GW600-9-30 250 600 9 980 30 74 3-9
48 250GW600-12-37 250 600 12 1480 37 78 5-12
49 250GW600-15-45 250 600 15 1480 45 75 6-15
50 250GW600-20-55 250 600 20 1480 55 73 8-20
51 250GW600-25-75 250 600 25 1480 75 73 12-25
52 250GW800-12-45 250 800 12 980 45 76 5-12
53 300GW500-15-45 300 500 15 980 45 70 7-15
54 300GW800-15-55 300 800 15 980 55 73 8-15
55 300GW600-20-55 300 600 20 980 55 75 10-20
56 300GW800-20-75 300 800 20 980 75 78 12-20
57 300GW950-20-90 300 950 20 980 90 80 11-20
58 300GW1000-25-110 300 1000 25 980 110 82 12-25
59 350GW1100-10-55 350 1100 10 980 55 84.5 4-10
60 350GW1500-15-90 350 1500 5 980 90 82.5 6-15
61 350GW1200-18-90 350 1200 18 980 90 83.1 8-18
62 350GW1100-28-132 350 1100 28 740 132 83.2 15-25
63 350GW1000-36-160 350 1000 36 740 160 78.5 20-36
64 400GW1500-10-75 400 1500 10 980 75 82.1 3-10
65 400GW2000-15-132 400 2000 15 740 132 85.5 6-15
66 400GW1700-22-160 400 1700 22 740 160 82.1 10-22
67 400GW1500-26-160 400 1500 26 740 160 83.5 12-26
68 400GW1700-30-200 400 1700 30 740 200 83.5 15-30
69 400GW1800-32-250 400 1800 32 740 250 82.1 17-32

订购注意事项:

GW型管道式无堵塞排污泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐GW型管道式无堵塞排污泵说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
