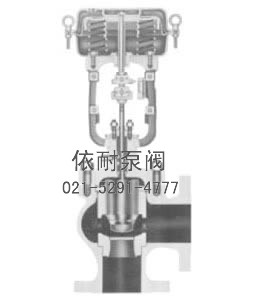

CV3000-HAA普通角型气动调节阀
型号：CV3000-HAA 普通角型气动调节阀
结构特点和应用范围
CV3000-HAA普通角型气动调节阀: 阀芯采用上导向结构，压降损失小，流量大，可调范围广，流量特性精度高，符合IEC543-1-1976标准。调节控制阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
主要技术参数和性能指标
阀 体
型 式 角型单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材 料 铸钢（ZG230-450）
铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：-100～-45℃ 伸长Ⅲ型（EⅢ）：-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座柱塞型阀芯
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 HA多弹簧薄膜执行机构、VP双作用气缸活塞执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、80～240kPa
供气压力 140～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃
阀作用型式
气—关式或气—开式
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 金属阀座：小于阀额定容量的0.5%，符合ANSI B16.104-1976Ⅱ级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围 50：1
订购注意事项：
CV3000-HAA普通角型气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐CV3000-HAA普通角型气动调节阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
