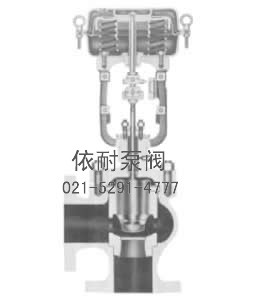

CV3000-HA(B)V文丘里角型气动调节阀

型号:CV3000-HA(B)V  文丘里角型气动调节阀
型号:CV3000-HA(B)V  文丘里角型气动调节阀

结构特点和应用范围

CV3000-HA(B)V文丘里角型气动调节阀阀芯采用上导向结构,阀结构紧凑,压降损失小,流量大,可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。调节控制阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。 本产品符合GB/T4213-92。

主要技术参数和性能指标

阀体
阀体型式 角型单座铸造球形阀
公称通径 25、40、50、65、80、100、125、150mm
公称压力
ANSI: 125、150、300、600Lb
JIS: 10、16、20、30、40K
PN: 1.6、4.0、6.4MPa
连接型式
法兰连接:FF、RF、RJ、LG
法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB/79-59等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
阀体材料
铸钢(ZG230-450)
铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖
常温型(P):-17~+230℃
伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):-100~-45℃
伸长Ⅲ型(EⅢ):-196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座柱塞型阀芯
材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式 ZHA(B)多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20~100、80~240kPa
供气压力 140~400kPa
气源接口 Rc 1 /4
环境温度 -30~+70℃
阀作用型式
气—关式或气—开式
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
泄漏量 小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级
回差
带定位器:小于全行程的1%
不带定位器:小于全行程的3%
基本误差
带定位器:小于全行程的±1%
不带定位器:小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料时
可调范围 50:1

订购注意事项:

CV3000-HA(B)V文丘里角型气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐CV3000-HA(B)V文丘里角型气动调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
