CV3000-HCB笼式气动调节阀

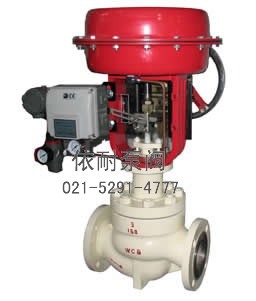

型号:CV3000-HCB  笼式气动调节阀
型号:CV3000-HCB  笼式气动调节阀

结构特点和应用范围

CV3000-HCB笼式气动调节阀是压力平衡式调节控制阀,阀内件采用套筒导向的先导式阀芯,它主要利用流体的压力实现阀芯快速动作,操作力小。另外,密封型式 采用单座密封,流量特性曲线精度高,符合IEC534-1标准。调节控制阀动态稳定性好、噪音低、防空化,适宜控制各种温度的高压差流体。配用多弹簧薄膜执行 机构或电动执行机构,其结构紧凑,输出力大。
本产品符合GB/T4213-92。

主要技术参数和性能指标

阀体
阀体型式 直通铸造球形阀
公称通径 100~300mm
公称压力
ANSI: 125、150、300、600Lb
JIS: 10、16、20、30、40K
PN: 1.6、4.0、6.4MPa
连接型式
法兰连接:FF、RF、RJ、LG
法兰标准:JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接:对接焊BW
阀体材料 ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖
常温型(P):-17~+230℃
伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):整体式(E2I)-100~-45℃ 焊接式(E2W)-196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀内组件
阀芯型式 先导式阀芯
材料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
执行机构
型式 ZHA(B)多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 0.02~0.10MPa、0.08~0.24MPa
供气压力 0.14、0.16、0.28、0.35MPa
气源接口 Rc 1/ 4
环境温度 -30~+70℃
阀作用型式
气—关式或气—开式
附件
定位器、手轮机构、气动阀位传送器等
性能
泄 漏 量 符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.01%
回差 3%(不带定位器)、1%(带定位器)
基本误差 ±5%(不带定位器)、±1%(带定位器)
注:采用标准的V型聚四氟乙烯填料时
可调范围 50:1

订购注意事项:

CV3000-HCB笼式气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐CV3000-HCB笼式气动调节阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
