GIQ高真空气动蝶阀

型号:GIQ  高真空气动蝶阀
型号:GIQ  高真空气动蝶阀

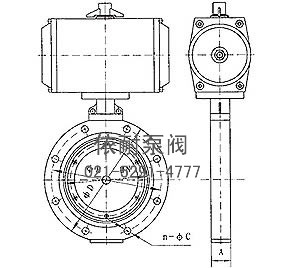

高真空气动蝶阀 外形尺寸图
高真空气动蝶阀 外形尺寸图

产品概述

GIQ-B/AB型系列高真空气动蝶阀是用压缩空气为动力,通过气动装置改变气路方向,控制执行气缸来驱动蝶阀,接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。 注:GIQ-B/AB机构:可选配反馈信号装置。

B型外形连接尺寸及性能参数

型号 GIQ
-50B
GIQ
-63B
GIQ
-80B
GIQ
-100B
GIQ
-125B
GIQ
-150B
GIQ
-200B
GIQ
-250B
GIQ
-300B
GIQ
-400B
技术性能
公称通径(DN) 50 63 80 100 125 150 200 250 300 400
连接尺寸 A 22 26 30 35 40 45 55 60
ΦD 110 130 145 170 195 220 275 330 380 500
ΦB 90 110 125 145 170 195 250 300 350 465
n-ΦC 4-Φ9 4-Φ12 8-Φ12 8-Φ14 8-Φ18
适用范围(Pa) 105~6.7x10-4
漏气率(Pa.L/S) 6.7X10-4
电磁阀电压(V/HZ) 220/50
气源压力(MPa) 0.4~0.6
法兰标准 JB919
安装位置 任意
介质温度(℃) 丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150,
主要件材质 阀体、阀板 碳钢(镀镍)或不锈钢
密封件 丁腈橡胶或氟橡胶

AB型外形连接尺寸及性能参数

型号 GIQ-
50AB
GIQ-
63AB
GIQ-
80AB
GIQ-
100AB
GIQ-
125AB
GIQ-
150AB
GIQ-
200AB
GIQ-
250AB
GIQ-
300AB
GIQ-
400AB
技术性能
公称通径(DN) 50 63 80 100 125 150 200 250 300 400
连接尺寸 A 26 32 35 45 50 55 60
ΦD 110 130 145 165 200 225 285 335 425 510
ΦB 90 110 125 145 175 200 260 310 395 480
n-ΦC 4-Φ10.5 8-Φ9 8-Φ12 .5 12-Φ11 12-Φ14 16-Φ14
适用范围(Pa) 105~6.7x10-4
漏气率(Pa.L/S) 6.7X10-4
电磁阀电压(V/HZ) 220/50
气源压力(MPa) 0.4~0.6
法兰标准 GB6070.3-85
安装位置 任意
介质温度(℃) 丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150,
主要件材质 阀体、阀板 碳钢(镀镍)或不锈钢
密封件 丁腈橡胶或氟橡胶

订购注意事项:

GIQ高真空气动蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐GIQ高真空气动蝶阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
