ZJHJ精小型薄膜角型气动调节阀
型号：ZJHJ 精小型薄膜角型气动调节阀
ZJHJ精小型薄膜角型气动调节阀 结构图
概述
ZJHJ精小型薄膜角型气动调节阀采用顶部导向结构，配用多弹簧执行机构。 具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺 参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于 自净与清洗的场合。
主要技术参数及性能指标
阀体
形 式：角形单座铸造阀
公称通径：20-300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
上阀盖
常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管。
阀内组件
阀芯型式： 上导向单座柱塞型阀芯
流量特性： 等百分比特性、线性特性和快开特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构
型 式 ：多弹簧式薄膜执行机构
膜片材料： 丁晴橡胶夹增强涤纶积物
弹簧范围 ：0.02~0.10、0.08~0.24MPa
供气压力： 0.14、0.16、0.28、0.40MPa
气源接头： 内螺纹M10×1
环境温度： -30~+70℃
阀作用型式 ： 气—开式或气—关式
附 件 ： 定位器、手轮机构
性能
泄漏量 ： 金属阀座符合标准ANSIB16.104IV级
小于额定Cv的0.01%
回 差 ： 3%(不带定位器)
1%(带定位器)
线 性 ： ±5%(不带定位器)
±1%(带定位器)
备注：使用V型聚四氟乙烯填料
可调范围 ： 50:1
规格参数表
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 阀座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
主要零件材料及推荐使用温度范围
| 阀体材料 | 公称压力MPa | 介质工作温度℃ | |||||||||||||
| 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作压力MPa | |||||||||||||||
| 铸铁HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 铸钢ZG25 | 4.0 6.4 |
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|||||||
| 铸不锈钢ZG1Cr18Ni9Ti | 4.0 6.4 |
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
||||
外形尺寸

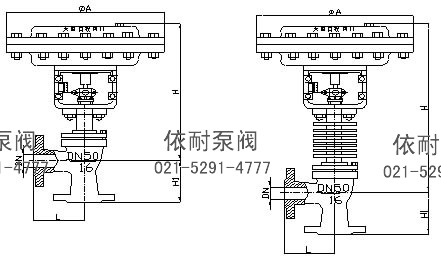

ZJHJ精小型薄膜角型气动调节阀 外形尺寸图
| 公称通径DN（mm） | L（mm） | H1（ mm） | H（mm） | ?A | |
| 1.6（MPa） | 常温 | 中温 | |||
| 20 | 100 | 100 | 349 | 444 | 285 |
| 25 | 115 | 115 | 350 | 445 | 285 |
| 32 | 130 | 130 | 358 | 458 | 285 |
| 40 | 130 | 130 | 378 | 478 | 285 |
| 50 | 150 | 150 | 393 | 493 | 285 |
| 65 | 170 | 170 | 494 | 594 | 360 |
| 80 | 190 | 190 | 503 | 628 | 360 |
| 100 | 215 | 215 | 521 | 646 | 360 |
| 125 | 250 | 250 | 634 | 759 | 360 |
| 150 | 275 | 275 | 696 | 846 | 470 |
| 200 | 325 | 325 | 715 | 915 | 470 |
型号编制说明
| Z | J | H | J | 16 | C | G | K |
| 自控阀门 | 执行机构： | 多弹簧气动薄膜执行机构 | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： | 作用型式： |
| J：表示精小型 | F：表示分流阀 | 16：表示1.6MPa | C：表示碳钢 | G：中温型常温省略 | K：表示气开型 | ||
| H：表示合流阀 | 25：表示2.5MPa | P：表示不锈钢 | B：表示气关型 | ||||
| J： 表示角形阀 | 40：表示4.0MPa | F46：表示阀体衬氟 | |||||
| 64：表示6.4MPa |
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
订购注意事项：
ZJHJ精小型薄膜角型气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ZJHJ精小型薄膜角型气动调节阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
