ZJHN型精小型薄膜双座气动调节阀
型号：ZJHN 精小型薄膜双座气动调节阀
ZJHN型精小型薄膜双座气动调节阀 结构图
概述
ZJHN型精小型薄膜双座气动调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
主要技术参数及性能指标
阀体
阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上阀盖
常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃
压盖形式：螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃
阀作用型式：气——关式或气——开式
附 件：定位器，手轮机构
性 能（带定位器）
泄 漏 量：小于额定流量系数Kv的0.5%
基本 误差：±1.5%
回 差：1.5%
死 区：0.6%
始终点偏差：±1.5%
可 调 范围：30:1
流量图

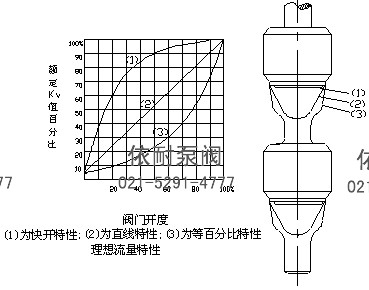

ZJHN型精小型薄膜双座气动调节阀 流量图
允许压差
| 公称通径（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 阀座直径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 流量系数Kv | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 行程(mm) | 16 | 25 | 40 | 60 | ||||||||
| 允许压差（MPa） | 5.8 | 4.9 | 3.8 | 2.9 | 4.0 | 3.3 | 2.6 | 3.6 | 3.0 | 2.3 | ||
备注：阀开状态允许压差
外形尺寸

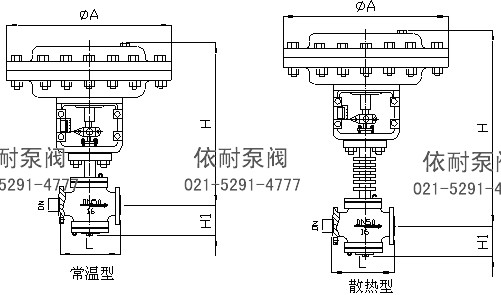

ZJHN型精小型薄膜双座气动调节阀 外形尺寸图
| 公称通径 | 执行机构 | H | ΦA | H1 | L | |||
| 常温型 | 散热型 | PN1.6 | PN4.0 | PN6.4 | ||||
| 25 | ZHA22 | 498 | 648 | 285 | 117 | 185 | 190 | 205 |
| 32 | ZHA22 | 501 | 651 | 285 | 120 | 200 | 210 | 220 |
| 40 | ZHA22 | 522 | 691 | 285 | 139 | 220 | 230 | 240 |
| 50 | ZHA22 | 530 | 699 | 285 | 144 | 250 | 255 | 265 |
| 65 | ZHA34 | 645 | 815 | 363 | 188 | 275 | 285 | 295 |
| 80 | ZHA34 | 661 | 835 | 363 | 208 | 305 | 310 | 325 |
| 100 | ZHA34 | 687 | 887 | 363 | 220 | 350 | 355 | 370 |
| 125 | ZHA34 | 1234 | 1444 | 363 | 270 | 410 | 425 | 440 |
| 150 | ZHA45 | 1242 | 1492 | 470 | 280 | 450 | 460 | 475 |
| 200 | ZHA45 | 1394 | 1654 | 470 | 320 | 550 | 560 | 570 |
型号编制说明
| Z | J | H | N | 25 | P | G | B |
| 自控阀门 | 执行机构： | 执行机构： | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： | 作用型式： |
| J：表示精小型 | 多弹簧气动薄膜 | P：表示单座 | 16：表示1.6MPa | C：表示碳钢 | G：中温型常温省略 | K：表示气开型 | |
| J：表示精小型 | 多弹簧气动薄膜 | P：表示单座 | |||||
| M：表示套筒阀 | 40：表示4.0MPa | ||||||
| 64：表示6.4MPa |
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
订购注意事项：
ZJHN型精小型薄膜双座气动调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ZJHN型精小型薄膜双座气动调节阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
