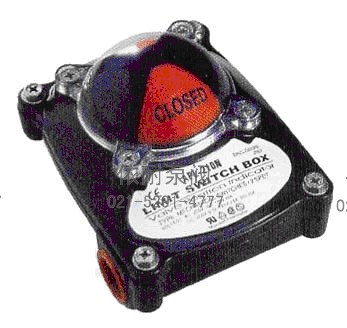

BLH-210二位式位置限位开关
特点
1、 位置指示器:多方位位置显示。
2、 “快速位置”凸轮：采用可调试凸轮，通过花键齿和弹簧安装，可不用工具360℃调整，快速方便。
3、 多接点接线排：符合开关的要求，并有明显的号数标记。
4、 带有防脱螺钉：打开表盖时不用担心螺钉脱落。
5、 安装方便：支架连接孔设计合理，安装方便。
技术参数
1、 名称：二位式位置限位开关。
2、 型号：BLH-210
3、 电压电流：220VAC/3A 24VDC/4A
4、 环境温度：-20℃+60℃
5、 相对湿度：35-95%（RH）
6、 电缆密封接口:G1/2”(M24x1.5)
7、 使用寿命:10万次
8、 外形尺寸及重量：111x86x92(mm)(长x宽x高)、0.52KG
9、 微型开关：技术指标请看实样，型号欧姆龙SS-5GL
装拆、接线、调指示器：
首先拧出4只平头固定螺丝，取下外罩及指示器。然后拧松4只紧固螺丝并打开表盖。
按微型开关线排标号及用户设计要求，按线排于输入端。（如把2只线排固定螺丝拧出接好线后紧固更方便）。
其次把紧固件调到到你所需位置（只需把凸轮向弹簧方向压紧，转动凸轮即可调节）
最后装盖，必须将结合部外固定位槽口对准，且上下同心，逆拆序装配即可。

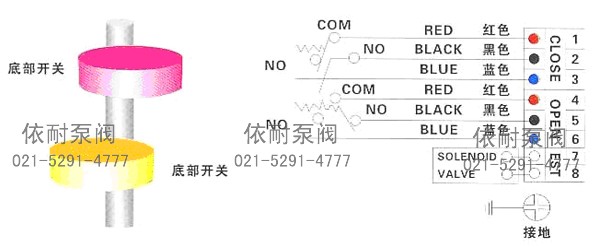

指示器红面上显示CLOSED,表示顶部开关接线标号为1、2、3
指示器黄面上显示OPEN，表示低部开关接线标号4、5、6
注意事项：
1、 开关请不要直接浸水，危险场所断电后开盖。
2、 注意接地可靠。
3、 用户安装使用时，必须遵守本说明书的有关要求。
4、 用户不得自己装拆内部微型开关线路，必须根据开盖上的表明符号配接传输信息。
5、 用户在使用过程中，在遵守保管和使用规则的条件下，如产品制造不良发生损坏不能运作，从产品使用日起半年内负责保修。
6、 现场严禁干擦清洗产品外壳。
订购注意事项：
BLH-210二位式位置限位开关产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐BLH-210二位式位置限位开关说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
