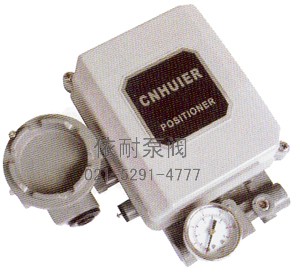

EP800系列电气阀门定位器
1.概要
EP800系列电气阀门定位器与气动执行机构配套使用，输入4~20mA DC的信号转换输出空气压力，控制执行机构的动作。同时根据执行的行程进行反馈，从而使执行机构的行程能按控制信号进行精确定位。EP800系列电气阀门定位器能用于单动作型和双动作型执行机构。
2 特点
1、 适用于小容量及大容量的执行机构
2、 放大器的耗气量小、容量大。
3、 可以选择输出特点。
4、 单作用执行机构在需要反作用控制时，正作用型放大器很容易变换成反作用型放大器。
5、 耐压防爆型可在现场进行调整。
6、 本质安全的构造有着广阔的适用范围。
3. 标准规格
3-1.代码
| 型号Type | A | 单作用型执行机构用Forspringreturntype | |||||||
| C | 双作用型执行机构用Fordoubleactingtypeare | ||||||||
| B | 小型单动作执行机构专用For5200LAactuator | ||||||||
| 系列Series | 8 | ||||||||
| 结构Enclosure | 1 | 耐压防爆型Explosionprooftype | |||||||
| 2 | 本质安全型Intrinsicallysafeexplosionprooftype | ||||||||
| 反馈方式 Feedbackestyle | 1 | 直行程执行机构用：标准型Linear:Feedbackforstandardlever | |||||||
| 2 | 角行程执行机构用：标准型Rotary:Feedbackforstandardleve | ||||||||
| 4 | 角行程执行机构用：与轴直连连接用Rotary:For6300RA,6500RA,7300RA | ||||||||
| 5 | 直行程执行机构用：长行程反馈Linear:Feedbackforlonglever | ||||||||
| 8 | 直行程执行机构用：齿轮、齿条反馈Linear:FeedbackforRackandgear | ||||||||
| 输出方式Camcharacteristics | L | 线性Linear | |||||||
| E | 等百分比Equalpercentage | ||||||||
| 压力表最大刻度 Maximumpressuregaugerange | 2 | 200Kpa(2Kgf/cm2) | |||||||
| 4 | 400Kpa(4Kgf/cm2) | ||||||||
| 10 | 1000Kpa(10Kgf/cm2) | ||||||||
| 使用环境温度 Ambienttemperaturelimits | _ | 标准型Standardtype:-20~+80℃ | |||||||
| H | 高温型（选购）Hightemperature(option):0~+100℃ | ||||||||
| L | 低温型（选购）Lowtemperatureservice(option):-50~+60℃ | ||||||||
3-2技术参数
| 系列Series | EP800 |
| 输入信号Inputsignal | 4~20mADCThesplitrangeispossiblebyspanadjustment 可进行分程控制andzeroadjustment 调整范围：4~12、12-20mADCAdjustmentrange:4~12、12-20mADC |
| 输入阻抗Inputimpedance | 250∩±5%at25℃ |
| 输出特性Characteristic | 线性（标准型）Linear(standard) |
| 放大器Pilotvalve | 单动作型执行机构和双动作型执行机构兼用，Non-bleedingtype. 单动作正作用型放大器易变换成反作用型放Singleactinganddoubleactingtypeare 大器（输入信号增加，输出气压相应减小）。available |
| 气源压力Airsupply | 0.14~0.7MPa(140~700KPa) |
| 输出压力Outputpressure | 0~0.7MPa(0~700KPa) |
| 耗气量Airconsumption | 输出气压50%时的耗气量。Outputairpressuer50%. 单动作型Singleactingtype:5NI/minat140Kpaairsupply 双动作型Doubleactingtype:15NI/minat400Kpaairsupply |
| 最大处理容量Max.capacity | 输出侧气源放空时Capacitywhenoutputisatmosphericventing 单动作型Singleactingtype:175NI/minat140Kpaairsupply 双动作型Doubleactingtype:400NI/minat400Kpaairsupply |
| 性能Performance | 单动作型执行机构Forsingleactingactuator 直线性Linearity.……………………….±1.0%ofFullstroke 滞后Hysteresis……………………….0.5%ofFullstroke 灵敏度Responselevel…………………….1.0%ofFullstroke 重复精度Repeatability………………………..0.2%ofFullstroke 气源压力变动误差Supplypressureeffect………………0.1%10Kpa 双动作型执行机构Fordoubleactingactuator 直线性Linearity…………………………….±1.5%ofFullstroke 滞后Hysteresis……………………………..0.8%ofFullstroke 灵敏度Responselevel…………………………..0.2%ofFullstroke 重复精度Repeatability…………………………….0.3%ofFullstroke 气源压力变动误差Supplypressureeffect…………………..0.4/10Kpa 上述各数值是指在不连接阀门的情况下执行机构的性能。 Theaboverepresentstheperformanceofthepositioneronanactuatorwithoutavalve. |
| 气源接口Airconnection | RC1/4 |
| 电气接口Wiringconnection | G1/2 |
| 环境温度Ambienttemperature | B标准型Standardtype-20~+80 |
| 湿度范围Ambienthumidityrange | 10~90%RH |
| 防爆形式Enclosure | 防护等级IP65Protection(IP65) 耐压防爆型（隔爆型）dExdⅡBT6Explosionprooftype(ExdⅡBT6) 本质安全型（本安型）iExiaⅡCT6Intrinsicallysafeexplosionprooftype(ExiaⅡCT6) |
| 附属机构Standardanicillary | 自动-手动切换装置Auto,Manualchange |
| 外壳材料Housingmaterial | 铝合金Aluminumalloy |
| 表面涂层Coating | 喷塑Sprayplastics |
| 标准涂层色Coatingcolors | 黑色Black浅灰Lightgray 宝蓝色Blue |
| 重量Approx.Weight | 2.3Kg~3Kg |
| 附加规格Optionalspecification | 根据客户要求制作Availableuponrequest |
| 电气接口Wringconnection | 1/2NPT(室外防水型Forwaterproofonly) 耐压填料式Packingcablegland(耐压防爆型Forexplosionproofonly) 密封接头式Sealingfitting(耐压防爆型Forexplosionproofonly) |
| 安全栅Safetydevice | 齐纳安全栅Zenerbarrier(ExiaⅡC) |
| 压力表刻度Pressuregauge | Mpa.Kpa.Bar.Psi |
| 输出特性Camcharacteristic | 等百分比Equalprecentage |
| 气源接口Airconnection | 1/4NPT |
订购注意事项：
