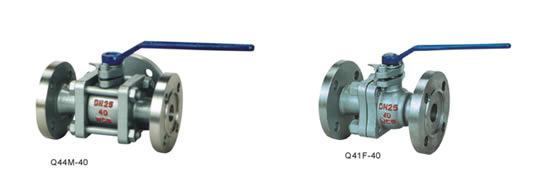

Q44M/Q41M节能型焦炉专用球阀
Q44M/Q41M节能型焦炉专用球阀
产品特点
该系列球阀特别适用于各焦化厂焦炉氨水、喷射循环系统高低压转换时使用。
一、阀门的连接尺寸与原三通球阀相同，更换方便。
二、特制的增强聚四氟乙烯封圈，其耐磨强度大大提高，显着提高密封圈的使用寿命。
三、独特的内部结构，不仅大大降低了生产成本，而且使加工与维修更加简单化。
四、带倒密封结构的下装式阀杆，不仅防止了阀杆脱出，而且阀杆部位的密封更加可靠。
五、外型结构紧凑，独特三块式设计使阀门外观更完美。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

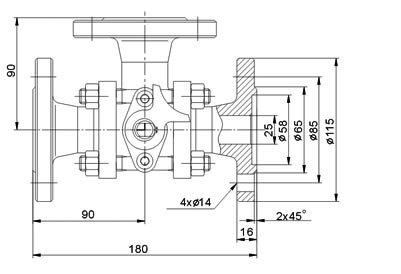

节能型焦炉专用球阀 结构图1

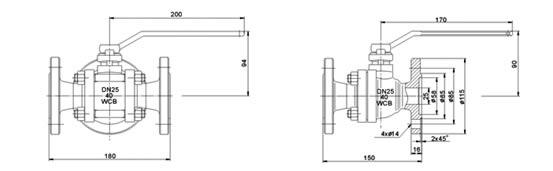

节能型焦炉专用球阀 结构图2
主要零件材料
| 产品型号 Product type | 零件名称 Accessory name |
零件材料 Accessory material |
| Q44M-40DN25 Q41F-40DN25 |
阀体、阀盖 body,Bonnet |
WCB |
| 球体 Ball | 1Cr18Ni9Ti | |
| 阀杆 Stem | 2Cr13 | |
| 密封圈 Sealing ring | 增强聚四氟乙烯 RPTFE | |
| 填料 Stuffing | V型聚四氟乙烯 V-shaped PTFE |
主要连接尺寸
| 公称压力 PN(MPa) Nominal pressure |
|||
| 试验压力(Mpa) | |||
| 壳体 Shell | 高压液密封闭 High-pressure liquid sealing |
低压气密封 Low-pressure hermetic sealing |
|
| 4.0 | 6.0 | 4.4 | 0.6 |
| 适用温度 Applicable temperture |
≤150℃ | ||
| 氨水等 Liquid ammonia, etc. | |||
订购注意事项：
Q44M/Q41M节能型焦炉专用球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q44M/Q41M节能型焦炉专用球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
