阀门 > 球阀 > Q11H三片式锻钢球阀

Q11H三片式锻钢球阀

Q11H三片式锻钢球阀
Q11H三片式锻钢球阀

适用标准

1、设计和制造标准根据:BS5351 MSS SP-118;
2、连接端根据:
1)承插焊根据:ANSI B16.11;JB/T1751
2)螺纹端根据:ANSI B16.11;JB/T1751
3)对焊端根据:ANSI B16.25;JB/T12224
4)法兰端根据:ANSI B16.5;JB79
3、检验与试验根据:API 598;GB/T13927;JB/T9092
4、结构特征:三片式螺栓连接
5、材料标准根据:ANSI/ASTM
6、阀体主要材料:A105;LF2;F304(L);F316(L);F51

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q11H三片式锻钢球阀 结构图1
Q11H三片式锻钢球阀 结构图1

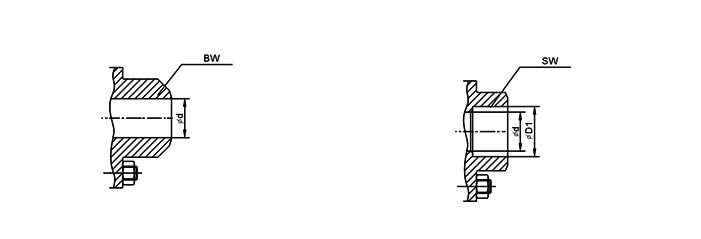

Q11H三片式锻钢球阀 结构图2
Q11H三片式锻钢球阀 结构图2

主要零件材质表

序号 零件名称 材质
1 阀体 Body A105 A304
2 密封圈 Sealing Ring APTFE & PEEK
3 球体 Ball F6 F304
4 阀杆 Stem 410 304
5 O型圈 O-ring VITON
6 垫片 Gasket PTFE
7 螺栓 Bolt B7 B8
8 螺母 Nut 2H 8
9 薄型螺母 Flat nut 8

Class800、1500主要外型及连接尺寸表

FP 1/4 3/8 1/2 3/4 1 11/4 1/2 2
L 92 92 92 111 127 140 152 152
Class800
Class1500
6
6
9
9
13
13
19
18
25
23
32
28
38
35
49
49
H 70 70 70 80 80 105 105 115
W 125 125 125 215 215 250 250 290
重量 (Kg) Weight(Kg) 2.5
2.5
2.4
2.4
2.3
2.5
3.4
3.7
6.4
5.8
6.4
6.8
11
11.5
13
13.7

订购注意事项:

Q11H三片式锻钢球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐Q11H三片式锻钢球阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
