卸灰球阀

结构特点及用途

1. 密封自动补偿；金属阀座尾端设有弹簧保证密封面有足够的预紧力，阀门使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封。
2. 工作稳定；球阀设置上下轴承支撑，受压后不会产生相对位置移动。
3. 球体与密封圈之间有剪切作用，特适用含纤维.微小固体颗粒.浆等介质。
4. 全开时流通能力大，压力损失小，且介质不会沉积在阀体中腔内。
5. 在球体表面及球体通道.阀座内径和阀体通道进行超音速喷涂处理，密封性能和使用寿命均达到国际先进水平。
6. 广泛适用于煤气尘灰.烟气尘灰.煤粉.污水.废渣.泥浆等。

执行标准

1. 设计和制造；GB/T12237-1989
2. 检验和试验；GB/T13927-1992
3. 法兰连接；GB/T9115.0-2000
4. 结构长度；YOZ-2002

试验压力单位MPa

公称压力PN	公称通径DN	壳体试验压力	密封试验压力	适用温度	试用介质
0.6	0.6	0.9	0.66	≤150℃	煤气灰.污水
0.6	1.6	2.4	1.76	≤150℃	煤气灰.污水

性能规范

阀体.阀盖	球体.阀杆	阀座	密封圈	填料	螺栓	螺母
WCB	2Cr13	0Cr18Ni9	PPL	PPL	35	45

MQ369 47MF

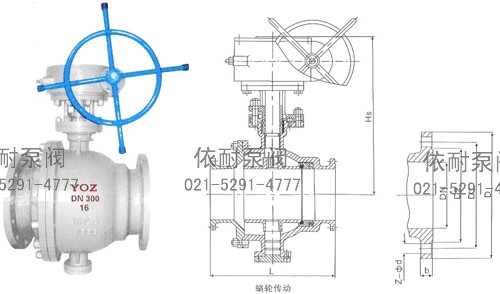

主要连接尺寸

公称压力 PN	公称通径 DN	尺寸[mm]
公称压力 PN	公称通径 DN	L	D	D1	D2	b	Z-Фd	Hw	Hd	H1
0.6 MPa	200	500	320	280	254	22	8-Ф18	620	680	255
	250	600	375	335	309	24	12-Ф18	805	860	315
	300	700	440	395	363	24	12-Ф22	905	960	360
	350	800	490	445	413	24	12-Ф22	1010	1100	400
	400	900	540	495	463	24	16-Ф22	1120	1220	470
	450	1000	595	550	518	24	16-Ф22	1250	1350	530
	500	1000	645	600	568	26	20-Ф22	1380	1500	590
	600	1067	755	705	667	30	20-Ф26	1580	1700	780
	700	1200	860	810	772	26	24-Ф26	1710	1850	830
1.6 MPa	200	500	340	295	265	26	12-Ф23	620	680	255
	250	600	405	355	320	30	12-Ф25	805	860	315
	300	700	460	410	375	30	12-Ф25	905	960	360
	350	800	520	470	435	34	16-Ф25	1010	1100	400
	400	900	580	525	485	36	16-Ф30	1120	1220	470
	450	1000	640	585	545	40	20-Ф30	1250	1350	560
	500	1000	715	650	608	44	20-Ф34	1380	1500	590
	600	1067	840	770	718	48	20-Ф41	1580	1700	780
	700	1200	910	840	788	50	24-Ф41	1710	1850	830

订购注意事项：

卸灰球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐卸灰球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
