100D定水位阀

产品概述

100D定水位阀是上海依耐发展有限公司生产的一种隔膜式调节水箱和水塔液面高度的阀门。100D定水位阀由浮球控制,当液面达到设定高度时阀门通过相关结构将信号传递给水泵,水泵停止供水;当液面低于设定位置时水泵自动启动供水。100D定水位阀动作平稳,有效防止开泵水锤的产生,避免管道产生过高的压力。100D定水位阀适用于水箱、水塔的自动供水系统。100D定水位阀保养简单、灵活耐用、液位控制准确度高,水位不受水压干扰且关闭紧密不漏水,性能可靠。

 100D 定水位阀
100D 定水位阀
100D 定水位阀 结构图
100D 定水位阀 结构图 1、导阀 2、小球阀 3、过滤器 4、小球阀

典型安装图

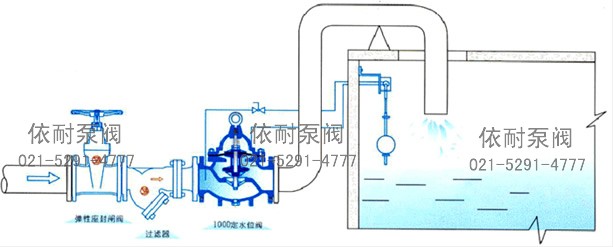

100D 定水位阀 典型安装示意图
100D 定水位阀 典型安装示意图

主要外形尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H 212 212 212 265 265 310 350 460 520 570 695 780 905 1025 1080 1030
H1 179 179 179 210 210 215 245 305 365 415 510 560 658 696 735 735

订购注意事项:

100D定水位阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐100D定水位阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
