阀门 > 水力控制阀 > 400X型流量控制阀

400X型流量控制阀

产品概述

400X流量控制阀是上海依耐发展有限公司生产的一种采用高精度先导式方式控制流量多功能阀门。400X流量控制阀适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当减压,即使 主阀上游的压力发生变化,也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械的减小流域面积的原理,利用相关导阀,最大限度地减少能量在节流过程中的损失。如遇紧急情况400XA流量控制阀可以完全截止流量,避免损失。400X流量控制阀控制灵敏度高,安全可靠,调试简便,使用寿命长。

 400X型流量控制阀
400X型流量控制阀
400X型流量控制阀 结构图
400X型流量控制阀 结构图 1、小球阀 2、导阀 3、流量调节器 4、针形阀

典型安装图

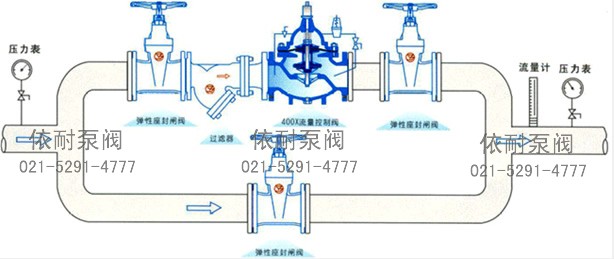

400X型流量控制阀 典型安装示意图
400X型流量控制阀 典型安装示意图

主要外形尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910

订购注意事项:

400X型流量控制阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐400X型流量控制阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
