阀门 > 水力控制阀 > AX742X隔膜式安全泄压持压阀
AX742X隔膜式安全泄压持压阀
产品概述
AX742X隔膜式安全泄压持压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线的安全，也可作持压阀用，保障主阀上游的供水压力。上海依耐发展有限公司生产的AX742X隔膜式安全泄压持压阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。AX742X隔膜式安全泄压持压阀关闭平稳可靠，消除压力余波。
AX742X隔膜式安全泄压持压阀
AX742X隔膜式安全泄压持压阀 结构图1、小球阀 2、导阀 3、小球阀

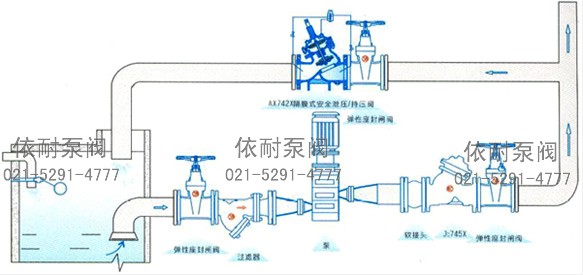

典型安装图
AX742X隔膜式安全泄压持压阀 典型安装示意图
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | |
| H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1034 | 1264 | 1294 | 1324 | 1600 | |
订购注意事项：
AX742X隔膜式安全泄压持压阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐AX742X隔膜式安全泄压持压阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
