SHY64/100P过热蒸汽疏水阀

SHY64/100P过热蒸汽疏水阀
SHY64/100P过热蒸汽疏水阀

产品介绍

复合式过热蒸汽疏水阀结构先进合理,在过热、高压、小负荷的工作状况下,能够及时地排放过热蒸汽消失时形成的凝结水,有效地阻止过热蒸汽泄漏,工作质量高。最高允许温度为550℃,阀体为全不锈钢,阀座为硬质合金钢,耐高温、耐磨损、使用寿命长,是过热蒸汽专用疏水阀,"YQ"牌复合式过热蒸汽疏水阀取得两项国家专利,填补了国内空白。该阀是高压、高温、过热蒸汽管道和加热设备的专用疏水阀。

工作原理

它的内部结构是倒置桶和浮球为启动元件,分两个隔离的阀腔,由两根不锈钢管连通上下阀腔。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气迅速排出,当凝结水进入下阀腔,副阀的浮球随液位上升,浮球封闭进汽管孔。凝结水经进水导管上升到主阀腔,倒置桶 下沉,带动连杆打开主阀门,排放凝结水,装置很快提升温度。当副阀腔的凝结水液位下降时,浮球随液位下降,副阀打开,蒸汽从进汽管进入主阀腔内的倒置桶里,倒置桶产生向上的浮力,带动连杆关闭主阀门。当副阀腔的凝结水液位再升高时,下一个循环周期又开始,间断排水。

主要性能和零部件

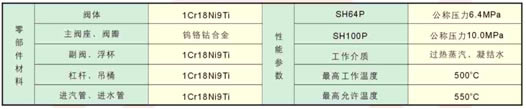

SHY64/100P过热蒸汽疏水阀 主要性能和零部件

型号 规格 外型尺寸表

SHY64/100P过热蒸汽疏水阀 外形尺寸图
SHY64/100P过热蒸汽疏水阀 外形尺寸图
型号 通径 连接方式 总高Hmm 直径Bmm
 SHY64P-E 15
20
25
螺  纹 303 108
 SHY64P-F 法  兰 334 108
 SHY64P-W 承 插 焊 303 108
 SHY100P-F 法  兰 468 112
 SHY100P-W 承 插 焊 303 112
(SH表示高压过热蒸汽系列) 法兰连接按国家标准或HG20596、20618-97制造或按用户要求制造

排水量表

型号 阀座号 △P压差/(排量kg/h)
4.0Mpa 5.0Mpa 8.0Mpa
 SHY64P-W.E.F  GN40 368
 GN64 252 285
 SHY100P-W.F  GN100 166 189 230

订货正确选型条件

用户根据用汽设备的最大耗汽量乘选用倍率(2—3倍),为最大凝结水量来选疏水阀的排水量。
疏水阀的最高工作压差,(即阀前工作压力减去阀后背压)有背压要注明。
疏水阀的最高工作温度。
疏水阀使用工况。
连接方式。
阀体材料。

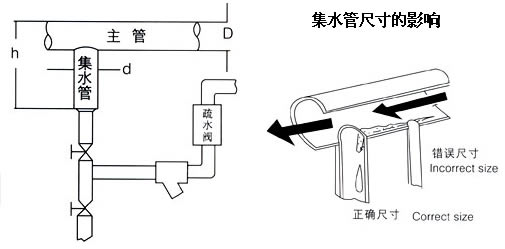

主管线凝结水的排放示意图

SHY64/100P过热蒸汽疏水阀 主管线凝结水的排放示意图
SHY64/100P过热蒸汽疏水阀 主管线凝结水的排放示意图

安装事项

1、在过热高压小负荷工况下,集水管和疏水阀内只有极少的凝结水产生,选用过小的集水管将产生“抽吸”现象。
2、蒸汽主管线尺寸(D)在150mm内,推荐集水管尺寸(d)与主管线尺寸相同;蒸汽主管线索尺寸(D)在300mm-350mm之间,推荐集水管尺寸(d)为150mm。
3、集水管最小长度尺寸(h)为700mm。

订购注意事项:

SHY64/100P过热蒸汽疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐SHY64/100P过热蒸汽疏水阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
