钟形浮子式蒸汽疏水阀

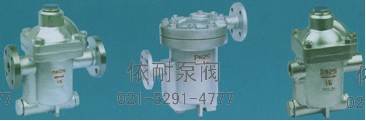

ER105F/ER110/ER116/ER120钟形浮子式 ER25钟形浮子（倒吊桶）式 ER105钟形浮子（倒吊桶）式

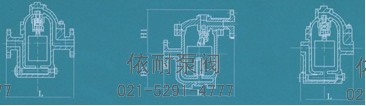

ER105F/ER110/ER116/ER120钟形浮子式 ER25钟形浮子（倒吊桶）式 ER105钟形浮子（倒吊桶）式 外形尺寸图
排量图 →工作压力差MPa
特点及性能
1. 对凝结水的发生量适应性强，既可间歇排放，又可连续排放。
2. 内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大。
3. 内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4. 背压率高90％。
5. 汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。
6. 敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）
7. 与杠杆机械结合可制成高压阀。
双阀座压差机械和SCCV关闭方式
SCCV关闭方式和双阀座压差机械安装在同一单元内寿命长久，当凝结水量增大时，吊桶失去浮力使得机械反向密封而产生压差，主阀开启而获得大排量，使用汽设备迅速启动，最大限度地发挥出机器的热效率。
主要外形及连接尺寸
产品型号 Produstion Type |
公称通径 DN Nominal Diameter |
连接 方式 |
使用压力 范围 (MPa) |
最高允许温度℃ Max Vouchsafement Temperature |
阀体材质 Material Of Body |
主要零件材质 Material For Main Parts |
外形尺寸（mm） External Dimensions |
|||
| L | H1 | H2 | W | |||||||
| ER105 (CS15H-3.7) |
20～40 | 内螺纹 ZG1/2～11/2 |
0.01～0.3～0.7 | 220 | WCB | SUS (3Cr13) |
200 | 160 | 135 | - |
| ER105F (CS45H-3.7) |
15～25 32～50 |
法兰 Flange |
0.01～0.3～0.7 | 220 | WCB | SUS (3Cr13) |
270 | 160 | 135 | - |
| ER110 (CS45H-5.12) |
15～25 32～50 |
法兰 Flange |
0.01～0.5～1.2 | 220 | WCB | SUS (3Cr13) |
310 | 160 165 |
131 167 |
- |
| ER116 (CS45H-7.16) |
15～25 32～50 |
法兰 Flange |
0.01～0.7～1.6 | 220 | WCB | SUS (3Cr13) |
310 | 160 165 |
131 167 |
- |
| ER120 (CS45H-8.16) |
40～65 | 法兰 Flange |
0.05～0.8～1.6 | 220 | WCB | SUS (3Cr13) |
420 | 175 | 214 | - |
| ER25 (CS45H-25 -40-64) |
15～50 | 法兰 Flange |
0.05～2.5～4.5～6.5 | 425 | WCB | SUS (3Cr13) |
380 | 210 | 180 | 345 |
| ER105 (CS45H-25 -40-64) |
15～50 | 承插焊 | 0.05～2.5～4.5～6.5 | 425 | WCB | SUS (3Cr13) |
380 | 210 | 180 | 345 |
订购注意事项：
ER25/105/110/116/120钟形浮子式蒸汽疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ER25/105/110/116/120钟形浮子式蒸汽疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
